Décl. ML2.2 100A 3P3D NSX100 Décl. ML2.2 100A 3P3D NSX100
Décl. ML2.2 100A 3P3D NSX100 Décl. ML2.2 100A 3P3D NSX100
Information(s) non contractuelle(s)

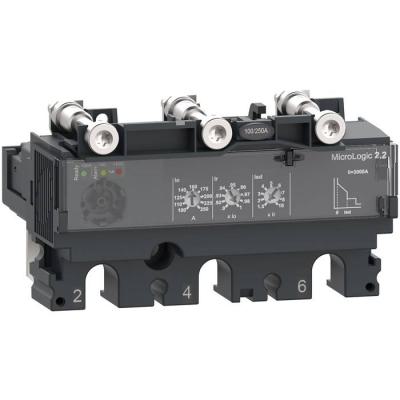

ComPacT NSX - Déclencheur MicroLogic 2.2 100A - 3P3D pour NSX100-250

Décl. ML2.2 100A 3P3D NSX100
Code article : SCHC1032D100
Disponibilité :
En stock 2 U en stock
Prix tarif catalogue fabricant TTC
858,7200 € / U
Prix unitaire net HT
341,7198 € / U
soit :
410,0638 € / U TTC
 Déjà client ? Connectez-vous
U
      Ajouter au panier
Marque : Schneider Electric
EAN : 3606481999634
Réf. fabricant : C1032D100

  Fabriqué en France

Lien fiche fabricant
Lien notice fabricant
Lien notice fabricant
Lien notice fabricant
Informations complémentaires :
Le déclencheur électronique MicroLogic 2.2 est un appareil
à composer avec un bloc de coupure de la gamme ComPacT NSX.
Doté d'un calibre 100A, en 3P3D, ce dispositif assure une
protection de surcharge long-retard et instantanée.
Régulation rohs chine :  Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat
Type de protection :  Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta
Signalisation locale :  pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch
Compatibilité de gamme :  ComPacT nouvelle génération NSX100ComPacT nouvelle génération NSX160ComPacT nouvelle génér
Plage de réglage de la temporisation de la protection longue durée (tr) :  11ás à 7,2 x Ir16ás à 6 x Ir400ás à 1,5 x Ir
Mémoire thermique :  20 minutes avant et après le déclenchement
Gamme de produits :  ComPacT NSX100...250 nouvelle génération
Degré de pollution :  3 se conformer à CEI 60947-1
Directive rohs ue :  Conforme Déclaration RoHS UE
Gamme :  ComPacT nouvelle génération
Finition de la protection du moteur :  déclencheur électronique
Réglage du seuil de protection courte durée isd :  Réglable 9 positions
Normes :  EN/CEI 60947-2UL 508
Type de produit ou équipement :  Unité de contrôle
(ue) tension assignée d'emploi :  690 V CA 50/60 Hz
Régulation reach :  Déclaration REACh
Nom du déclencheur :  Micrologic 2.2
Calibre du déclencheur :  100áA à 40á°C
Plage de réglage du seuil de protection courte durée (isd) :  1,5...10 x Ir
Type de déclencheur :  Electronique
Application :  Distribution
Certifications du produit :  EACCCCMarine
Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :  40...100 A
Température de l'air ambiant en fonctionnement :  -25à70á°C
Température ambiante de stockage :  -50à85á°C
Poids de l'emballage 2 :  93,148ákg
Fréquence du réseau :  50/60 Hz
Poids de l'emballage 3 :  10,88ákg
Longueur de l'emballage 1 :  11,2ácm
Garantie :  18 mois
Fonction déclencheur de court-circuit :  retardé
Plage de réglage de la temporisation de la protection courte durée (tsd) :  0,02ás
Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :  1500 A
Hauteur de l'emballage 1 :  6,7ácm
Largeur de l'emballage 1 :  9,7ácm
Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :  1500,0
Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :  1500,0
Poids de l'emballage (kg) :  430ág
Hauteur de l'emballage 2 :  50ácm
Largeur de l'emballage 2 :  60ácm
Longueur de l'emballage 2 :  80ácm
Hauteur de l'emballage 3 :  30ácm
Largeur de l'emballage 3 :  30ácm
Longueur de l'emballage 3 :  40ácm
Courant permanent nominal (iu) (a) :  100,0
Réglage de courant du déclencheur de surcharge (a) :  100,0
Tension d'alimentation de courant nominal us à ca 50áhz (v) :  690,0
Tension d'alimentation de courant nominal us à ca 60 hz (v) :  690,0
Fonctions de protection du déclencheur :  LSoI
Mode d'installation du disjoncteur :  Fixe
Réglage du capteur de protection instantanée ii (protection court-circuit) :  Fixe
Réglage de la temporisation de la protection longue durée tr :  Fixe
Réglage de la temporisation de la protection courte durée tsd :  Fixe
Type d'emballage 1 :  PCE
Type d'emballage 2 :  P06
Nb produits dans l'emballage 2 :  192
Type d'emballage 3 :  S03
Sans mercure :  Oui
Information sur les exemptions rohs :  Oui
Nombre de pôles :  3,0
Description des pôles :  3P
Pôles protégés :  3t
Type de réseau :  CA
Nb produits dans l'emballage 3 :  24
Type de tension d'actionnement :  AC
Qc carton :  24
Qct :  PF
Nombre d'unité par paquet :  1
Qc unité :  1
Mots clés : compact nsx déclencheur micrologic c1032d100 3606481999634 schc1032d100
 Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !
341,7198 € / U HT
410,0638 € / U TTC		Ajouter au panier
Ces produits pourraient vous intéresser :
MarqueCode articleDisponibilité :Déjà client ? Connectez-vous
Décl. TMD100A 3P3D pour NSX100
SCHC103TM100
Décl. TMD100A 3P3D pour NSX100
3606481999566		213,4029 € / U HT

256,0835 € / U TTC

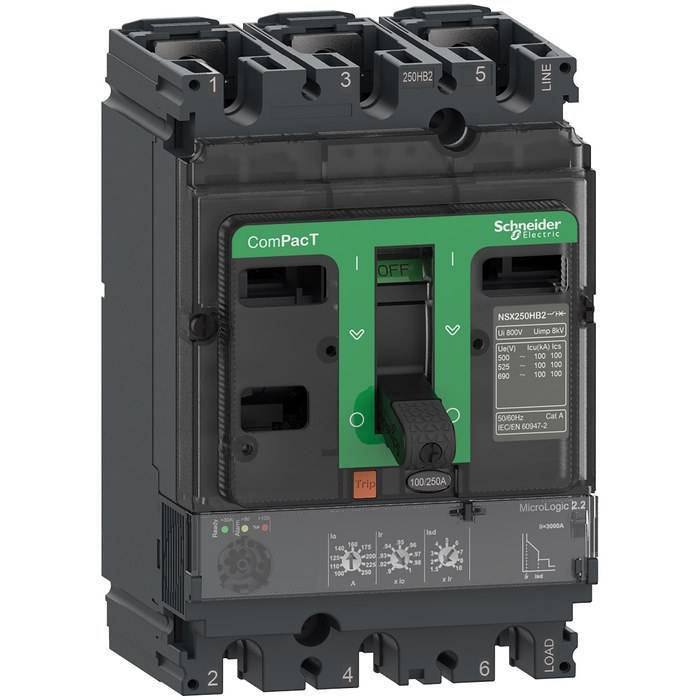

NSX160F disj ML2.2 100A 3P3D
SCHC16F32D100
NSX160F disj ML2.2 100A 3P3D
3606481997173		853,3252 € / U HT

1 023,9902 € / U TTC
NSX160B dsj ML2.2 100A 3P3D
SCHC16B32D100
NSX160B dsj ML2.2 100A 3P3D
3606481996633		768,5209 € / U HT

922,2251 € / U TTC
NSX100S blc coupure 100A 3P
SCHC10S3
NSX100S blc coupure 100A 3P
3606481999351		632,7931 € / U HT

759,3517 € / U TTC
NSX100N disj ML2.2 100A 3P3D
SCHC10N32D100
NSX100N disj ML2.2 100A 3P3D
3606481998040		716,1359 € / U HT

859,3631 € / U TTC
NSX100N blc coupure 100A 3P fx
SCHC10N3
NSX100N blc coupure 100A 3P fx
3606481999337		346,7911 € / U HT

416,1493 € / U TTC
NSX100L blc coupure 100A 3P
SCHC10L3
NSX100L blc coupure 100A 3P
3606481999368		920,2181 € / U HT

1 104,2617 € / U TTC
NSX100H disj ML2.2 100A 3P fx
SCHC10H32D100
NSX100H disj ML2.2 100A 3P fx
3606481998606		792,2868 € / U HT

950,7442 € / U TTC
NSX100H bloc coupure 100A 3P
SCHC10H3
NSX100H bloc coupure 100A 3P
3606481999344		414,6571 € / U HT

497,5885 € / U TTC
NSX100F disj ML2.2 100A 3P3D
SCHC10F32D100
NSX100F disj ML2.2 100A 3P3D
3606481997166		644,8360 € / U HT

773,8032 € / U TTC
NSX100F blc coupure 100A 3P fx
SCHC10F3
NSX100F blc coupure 100A 3P fx
3606481999320		278,2991 € / U HT

333,9589 € / U TTC		UAjouter
NSX100B disj ML2.2 100A 3P3D
SCHC10B32D100
NSX100B disj ML2.2 100A 3P3D
3606481996626		595,7509 € / U HT

714,9011 € / U TTC
NSX100B blc coupure 100A 3P fx
SCHC10B3
NSX100B blc coupure 100A 3P fx
3606481999313		231,1670 € / U HT

277,4004 € / U TTC		UAjouter

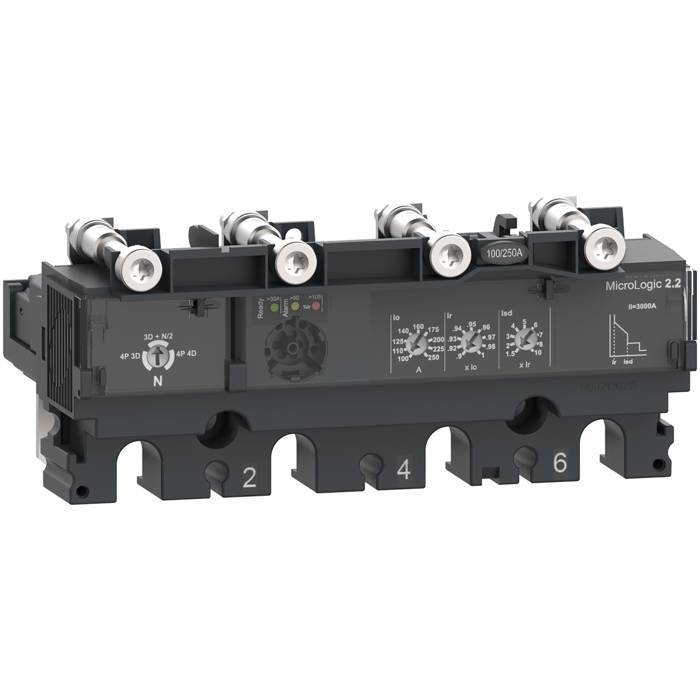

Décl. ML2.2 100A 4P4D NSX100
