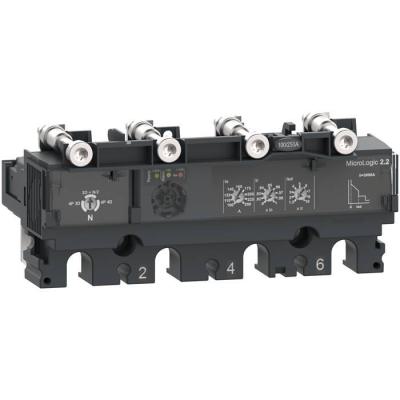

ComPacT NSX - Déclencheur MicroLogic 2.2 40A - 4P4D pour NSX100-250

Décl. ML2.2 40A 4P4D NSX100

Code article : SCHC1042D040

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	1 041,2640 € / U


	Prix unitaire net HT
	414,3614 € / U
	soit :
	497,2337 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482000056
Réf. fabricant : C1042D040

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique MicroLogic 2.2 est un appareil
à composer avec un bloc de coupure de la gamme ComPacT NSX.
Doté d'un calibre 40A, en 4P4D, ce dispositif assure une
protection de surcharge long-retard et instantanée.

Calibre du déclencheur :	40 A à 40 °C

Nombre de poles :	4

Tension assignée :	690 V CA 50/60 Hz

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Compatibilité de gamme :	ComPacT nouvelle génération NSX100ComPacT nouvelle génération NSX160ComPacT nouvelle génér

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Finition de la protection du moteur :	déclencheur électronique

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	UL 508EN/CEI 60947-2

Type de produit ou équipement :	Unité de controle

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 2.2

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type de tension d'actionnement :	auto-alimenté

Type de déclencheur :	Electronique

Application :	Distribution

Poles protégés :	3t3t + N/24t

Certifications du produit :	MarineCCCEAC

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	18...40 A

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-50 85 °C

Fréquence du réseau :	50/60 Hz

Longueur de l'emballage 1 :	14,8 cm

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Position du pole neutre :	Gauche

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,02 s

Hauteur de l'emballage 1 :	6,7 cm

Largeur de l'emballage 1 :	9,7 cm

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	600 A

Poids de l'emballage (kg) :	582 g

Poids de l'emballage 2 :	11 kg

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	600,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	600,0

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Courant permanent nominal (iu) (a) :	40,0

Réglage de courant du déclencheur de surcharge (a) :	40,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des poles :	4P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	18

Qc carton :	18

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic c1042d040 3606482000056 schc1042d040
