Protection Equipements & Personnes » Schneider Electric » Inter-Sect.Visu Tarif Jaune <= 400A

Information(s) non contractuelle(s)

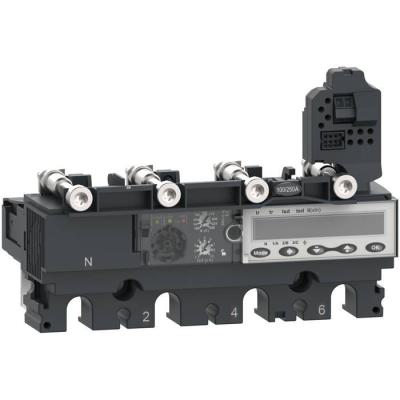

ComPacT NSX - Déclencheur MicroLogic 5.2E 40A - 4P4D pour NSX100-250

Décl. ML5.2E 40A 4P4D NSX100

Code article : SCHC1045E040

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	3 115,5720 € / U


	Prix unitaire net HT
	1 291,3189 € / U
	soit :
	1 549,5827 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482000094
Réf. fabricant : C1045E040

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique MicroLogic 5.2E est un appareil
à composer avec un bloc de coupure de la gamme ComPacT NSX.
D'un calibre 40A, en 4P4D, ce dispositif assure une
protection de surcharge long-retard, court-retard et
instantanée.

Communication des données :	Historiques temps emboutissage et tableaux des événementsMaximètres/minimètresDemande de c

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Compatibilité de gamme :	ComPacT nouvelle génération NSX100ComPacT nouvelle génération NSX160ComPacT nouvelle génér

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)1,6 x Ir (3t + OSN)Aucune protection (3t)

Plage de réglage de la temporisation de la protection longue durée (tr) :	15à400ás à 1,5 x Ir0,35à11ás à 7,2 x Ir0,5à16ás à 6 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0à0,4ás I²t=off0,1à0,4ás I²t=on

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Enregistrement de données électriques :	Indicateurs de maintenance

Finition de la protection du moteur :	déclencheur électronique

Pôles protégés :	3t4t3t + OSN3t + N/2

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	EN/CEI 60947-2UL 508

Type de mesure :	Compteur d'énergie

Type de produit ou équipement :	Unité de contrôle

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 5.2 E

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1,5 à 15 x In

Type d'afficheur :	Afficheur LCD

Type de déclencheur :	Electronique

Application :	Distribution

Calibre du déclencheur :	40áA à 40á°C

Certifications du produit :	EACCCCMarine

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	18...40 A

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-40à85á°C

Poids de l'emballage 3 :	179,52ákg

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection courte durée tsd :	Réglable

Largeur de l'emballage 1 :	10,7ácm

Poids de l'emballage 2 :	7,48ákg

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Position du pôle neutre :	Gauche

Hauteur de l'emballage 1 :	9,5ácm

Hauteur de l'emballage 3 :	150ácm

Longueur de l'emballage 3 :	120ácm

Poids de l'emballage (kg) :	680ág

Longueur de l'emballage 1 :	15ácm

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Largeur de l'emballage 3 :	80ácm

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	690,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	690,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	600,0

Mode d'installation du disjoncteur :	Fixe

Zone de verrouillage sélectif logique zsi :	Avec

Courant permanent nominal (iu) (a) :	40,0

Réglage de courant du déclencheur de surcharge (a) :	40,0

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	60,0

Fonctions de protection du déclencheur :	LSI

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Type d'emballage 3 :	P12

Nb produits dans l'emballage 3 :	264

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de pôles :	4,0

Description des pôles :	4P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	11

Type de tension d'actionnement :	AC

Qc carton :	11

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic c1045e040 3606482000094 schc1045e040
