Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

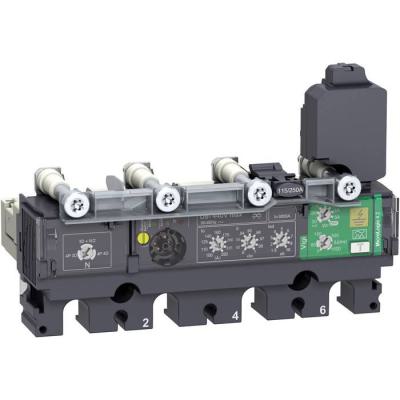

ComPacT NSX - Déclencheur MicroLogic 4.2 Vigi 40A - 4P4D pour NSX100-250

NSX100 DECL MIC4.2 4P4D 40A

Code article : SCHC1044V040

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	3 745,3440 € / U


	Prix unitaire net HT
	1 490,4253 € / U
	soit :
	1 788,5104 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481993847
Réf. fabricant : C1044V040

Informations complémentaires :
Le déclencheur électronique MicroLogic 4.2 Vigi est un
appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. D'un calibre 40A, en 4P4D, ce dispositif
assure une protection de surcharge long-retard et
instantanée.

Calibre du déclencheur :	40 A à 40 °C

Nombre de pôles :	4

Tension assignée :	440 V CA 50/60 Hz

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Compatibilité de gamme :	ComPacT nouvelle génération NSX100ComPacT nouvelle génération NSX160ComPacT nouvelle génér

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Mode spécifique de protection différentielle :	Off utilisation de l'interrupteur rotatif In

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Normes :	UL 508NEMA AB1CEI 60947-2EN 60947-2

Plage de réglage de la sensibilité de la protection différentielle (in) :	1 A100 mA30 mA300 mA3 A500 mA5 A

Degré de protection ip :	IP40 se conformer à CEI 60529

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Plage réglage de la temporisation de la protection différentielle (t) :	500 ms1 s60 ms0 ms150 ms

Finition de la protection du moteur :	déclencheur électronique

Type de produit ou équipement :	Unité de contrôle

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 4.2

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type de déclencheur :	Electronique

Application :	Distribution

Pôles protégés :	3t + N/23t4t

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	18...40 A

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-4085 °C

Réglage de courant du déclencheur de surcharge (a) :	18,0 40,0

Fréquence du réseau :	50/60 Hz

Réglage du seuil de protection courte durée isd :	Réglable

Protection différentielle :	Intégrée

Type :	Classe A

Réglage de la sensibilité de la protection différentielle in :	Réglable

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable

Certifications du produit :	CBEACCCC

Poids de l'emballage 2 :	8,146 kg

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Position du pôle neutre :	Gauche

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,02 s

Hauteur de l'emballage 1 :	9,5 cm

Fonctions de protection du déclencheur :	LSoIR

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	600 A

Poids de l'emballage (kg) :	776 g

Largeur de l'emballage 1 :	11 cm

Longueur de l'emballage 1 :	15 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Courant permanent nominal (iu) (a) :	40,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	4P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	10

Qc carton :	10

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic vigi c1044v040 3606481993847 schc1044v040
