Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

ComPacT NSX - Déclencheur MicroLogic 6.2 E-M 80A - 3P3D pour NSX100-250

Décl. ML6.2EM 80A 3P3D NSX100

Code article : SCHC1036M080

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	3 235,1880 € / U


	Prix unitaire net HT
	1 287,4134 € / U
	soit :
	1 544,8961 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482000452
Réf. fabricant : C1036M080

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique moteur MicroLogic 6.2E-M est un
appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. En 80A, 3P3D, ce dispositif assure une
protection de surcharge long-retard, instantanée et
protection terre.

Plage de réglage de la temporisation de la protection longue durée (tr) :	120ás à 1,5 x Irpour type 56,5ás à 6 x Irpour type 55ás à 7,2 x Irpour type 5240ás à 1,5 x

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) pourTempérature supérieure à la valeur de co

Plage de réglage du seuil de protection contre les défauts terre (ig) :	0,2 à 1 x pouce pour In > 50 A0,3 à1 x pouce pour In = 50 A0,6à1 x In pour In = 25 AActiva

Protection moteur supplémentaire :	Durée démarrage prolongéeRotor caléDéséquilibre du courantCharge incomplète

Compatibilité de gamme :	ComPacT nouvelle génération NSX160ComPacT nouvelle génération NSX250

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Enregistrement de données électriques :	Indicateurs de maintenance

Finition de la protection du moteur :	déclencheur électronique

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	EN/CEI 60947-2UL 508

Nom du déclencheur :	Micrologic 6.2 E-M

Type de mesure :	Compteur d'énergie

Type de produit ou équipement :	Unité de contrôle

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Type d'afficheur :	Afficheur LCD

Type de déclencheur :	Electronique

Calibre du déclencheur :	80áA à 65á°C

Certifications du produit :	MarineCCCEAC

Plage de réglage du seuil de protection courte durée (isd) :	5...13 x Ir

Fonction déclencheur de court-circuit :	non retardé

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	70...150 A

Poids de l'emballage 3 :	144,936ákg

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-40à85á°C

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage du capteur de protection contre les défauts terre ig :	Réglable

Réglage de la temporisation de la protection contre les défauts terre tg :	Réglable

Classe de déclenchement moteur :	1030520

(tg) ground-fault protection time delay adjustment range :	0à0,4ás

Largeur de l'emballage 1 :	10,7ácm

Poids de l'emballage 2 :	6,04ákg

Garantie :	18 mois

Application :	Moteur

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,01ás

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	2250 A

Hauteur de l'emballage 1 :	9,5ácm

Hauteur de l'emballage 3 :	150ácm

Longueur de l'emballage 3 :	120ácm

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	1200,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	1040,0

Poids de l'emballage (kg) :	549ág

Longueur de l'emballage 1 :	15ácm

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Largeur de l'emballage 3 :	80ácm

Réglage de courant du déclencheur de surcharge (a) :	150,0

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	690,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	690,0

Fonctions de protection du déclencheur :	LSIG

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Zone de verrouillage sélectif logique zsi :	Avec

Courant permanent nominal (iu) (a) :	80,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Type d'emballage 3 :	P12

Nb produits dans l'emballage 3 :	264

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de pôles :	3,0

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Nb produits dans l'emballage 2 :	11

Type de tension d'actionnement :	AC

Qc carton :	11

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic c1036m080 3606482000452 schc1036m080

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 287,4134 € / U HT
1 544,8961 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC1036M025 Décl. ML6.2EM 25A 3P3D NSX100 3606482000438		1 170,3758 € / U HT 1 404,4510 € / U TTC

	SCHC1036M050 Décl. ML6.2EM 50A 3P3D NSX100 3606482000445		1 287,4134 € / U HT 1 544,8961 € / U TTC

	SCHC103MA100 Décl. MA100A 3P3D pour NSX100 3606482000353		132,7960 € / U HT 159,3552 € / U TTC

	SCHC103MG016 Décl. TMG 16A 3P3D NSX100 3606482000483		216,0095 € / U HT 259,2114 € / U TTC	U	Ajouter

	SCHC1632M150 Décl. ML2.2M 150A 3P3D NSX160 3606482000414		418,7547 € / U HT 502,5056 € / U TTC

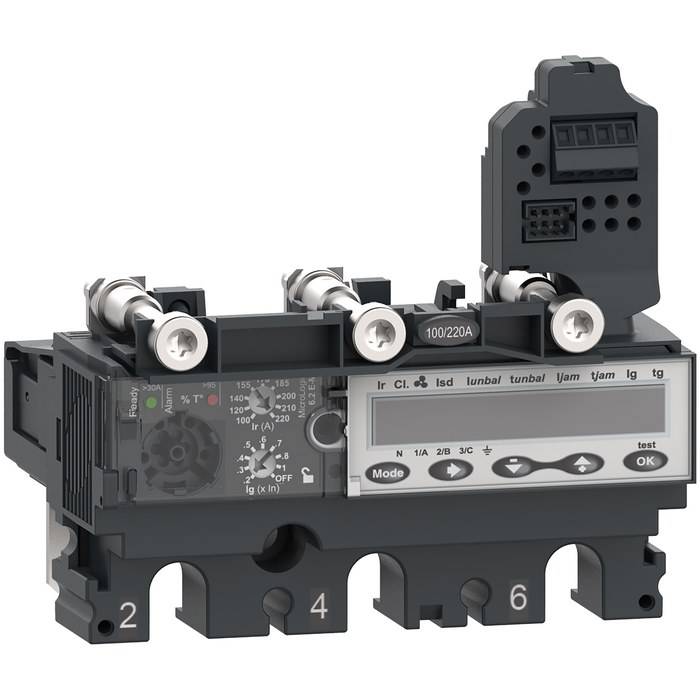

	SCHC1636M150 Décl. ML6.2EM 150A 3P3D NSX160 3606482000469		1 393,3484 € / U HT 1 672,0181 € / U TTC

	SCHC2536M220 Décl. ML6.2EM 220A 3P3D NSX250 3606482000476		1 465,0638 € / U HT 1 758,0766 € / U TTC

	SCHC4032M320 Décl. ML2.3M 320A 3P3D NSX400 3606482003101		1 581,7527 € / U HT 1 898,1032 € / U TTC

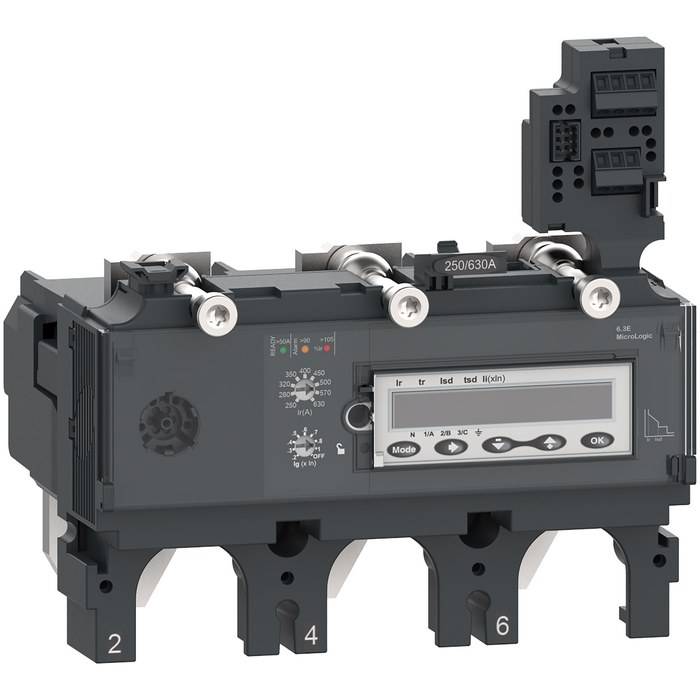

	SCHC4036M320 Décl. ML6.3EM 320A 3P3D NSX400 3606482003125		2 384,3309 € / U HT 2 861,1971 € / U TTC
