Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

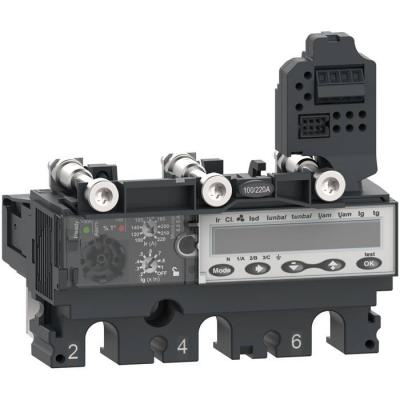

ComPacT NSX - Déclencheur MicroLogic 6.2 E-M 150A - 3P3D pour NSX160-250

Décl. ML6.2EM 150A 3P3D NSX160

Code article : SCHC1636M150

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	3 501,3960 € / U


	Prix unitaire net HT
	1 393,3484 € / U
	soit :
	1 672,0181 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482000469
Réf. fabricant : C1636M150

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique moteur MicroLogic 6.2E-M est un
appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. En 150A, 3P3D, ce dispositif assure une
protection de surcharge long-retard, instantanée et
protection terre.

Plage de réglage de la temporisation de la protection longue durée (tr) :	120ás à 1,5 x Irpour type 56,5ás à 6 x Irpour type 55ás à 7,2 x Irpour type 5240ás à 1,5 x

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) pourTempérature supérieure à la valeur de co

Plage de réglage du seuil de protection contre les défauts terre (ig) :	0,2 à 1 x pouce pour In > 50 A0,3 à1 x pouce pour In = 50 A0,6à1 x In pour In = 25 AActiva

Protection moteur supplémentaire :	Durée démarrage prolongéeRotor caléDéséquilibre du courantCharge incomplète

Compatibilité de gamme :	ComPacT nouvelle génération NSX160ComPacT nouvelle génération NSX250

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Enregistrement de données électriques :	Indicateurs de maintenance

Finition de la protection du moteur :	déclencheur électronique

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	EN/CEI 60947-2UL 508

Nom du déclencheur :	Micrologic 6.2 E-M

Type de mesure :	Compteur d'énergie

Type de produit ou équipement :	Unité de contrôle

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Calibre du déclencheur :	150áA à 65á°C

Type d'afficheur :	Afficheur LCD

Type de déclencheur :	Electronique

Certifications du produit :	MarineCCCEAC

Plage de réglage du seuil de protection courte durée (isd) :	5...13 x Ir

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	70...150 A

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-40à85á°C

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage du capteur de protection contre les défauts terre ig :	Réglable

Réglage de la temporisation de la protection contre les défauts terre tg :	Réglable

Poids de l'emballage 2 :	6,306ákg

Classe de déclenchement moteur :	1030520

(tg) ground-fault protection time delay adjustment range :	0à0,4ás

Longueur de l'emballage 1 :	15,3ácm

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Application :	Moteur

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,01ás

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	2250 A

Hauteur de l'emballage 1 :	9,6ácm

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	2250,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	2250,0

Poids de l'emballage (kg) :	544ág

Largeur de l'emballage 1 :	11ácm

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Courant permanent nominal (iu) (a) :	150,0

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	690,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	690,0

Fonctions de protection du déclencheur :	LSIG

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Zone de verrouillage sélectif logique zsi :	Avec

Réglage de courant du déclencheur de surcharge (a) :	70,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de pôles :	3,0

Avec fonction de protection contre les mises à la terre accidentelles :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Nb produits dans l'emballage 2 :	11

Type de tension d'actionnement :	AC

Qc carton :	11

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic c1636m150 3606482000469 schc1636m150
