Protection Equipements & Personnes » Schneider Electric » Inter-Sect.Visu Tarif Jaune <= 400A

Information(s) non contractuelle(s)

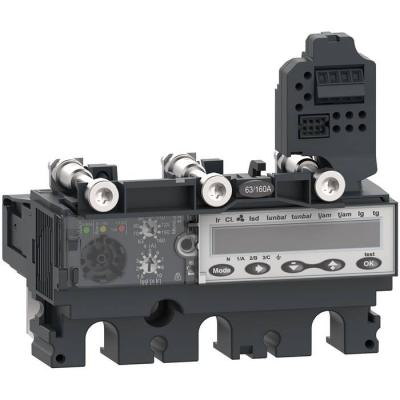

ComPacT NSX - Déclencheur MicroLogic 5.2E 160A - 3P3D pour NSX160-250

Décl. ML5.2E 160A 3P3D NSX160

Code article : SCHC1635E160

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2 450,8320 € / U


	Prix unitaire net HT
	1 015,8025 € / U
	soit :
	1 218,9630 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481999689
Réf. fabricant : C1635E160

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique MicroLogic 5.2E est un appareil
à composer avec un bloc de coupure de la gamme ComPacT NSX.
D'un calibre 160A, en 3P3D, ce dispositif assure une
protection de surcharge long-retard, court-retard et
instantanée.

Calibre du déclencheur :	160 A à 40 °C

Nombre de pôles :	3

Tension assignée :	690 V CA 50/60 Hz

Communication des données :	Demande de courant et puissanceIndicateurs de maintenanceValeurs instantanées et de demand

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Compatibilité de gamme :	ComPacT nouvelle génération NSX160ComPacT nouvelle génération NSX250

Plage de réglage de la temporisation de la protection longue durée (tr) :	15400 s à 1,5 x Ir0,3511 s à 7,2 x Ir0,516 s à 6 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Plage de réglage de la temporisation de la protection courte durée (tsd) :	00,4 s I²t=off0,10,4 s I²t=on

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Enregistrement de données électriques :	Indicateurs de maintenance

Finition de la protection du moteur :	déclencheur électronique

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	EN/CEI 60947-2UL 508

Type de mesure :	Compteur d'énergie

Type de produit ou équipement :	Unité de contrôle

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 5.2 E

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1,5 à 15 x In

Type d'afficheur :	Afficheur LCD

Type de déclencheur :	Electronique

Application :	Distribution

Certifications du produit :	EACMarineCCC

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	63...160 A

Réglage de courant du déclencheur de surcharge (a) :	63,0 160,0

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-4085 °C

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection courte durée tsd :	Réglable

Poids de l'emballage 2 :	6,55 kg

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Hauteur de l'emballage 1 :	9,6 cm

Poids de l'emballage (kg) :	560 g

Largeur de l'emballage 1 :	11 cm

Longueur de l'emballage 1 :	15 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Courant permanent nominal (iu) (a) :	160,0

Mode d'installation du disjoncteur :	Fixe

Zone de verrouillage sélectif logique zsi :	Avec

Fonctions de protection du déclencheur :	LSI

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Nb produits dans l'emballage 2 :	11

Qc carton :	11

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic c1635e160 3606481999689 schc1635e160
