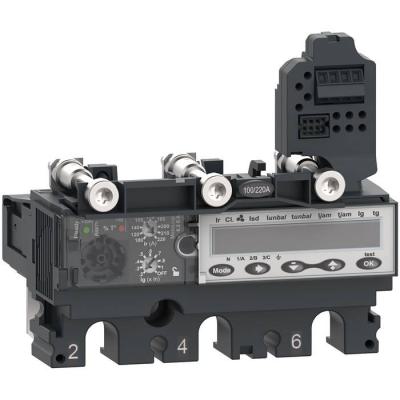

ComPacT NSX - Déclencheur MicroLogic 6.2 E-M 220A - 3P3D pour NSX250

Décl. ML6.2EM 220A 3P3D NSX250

Code article : SCHC2536M220

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	3 681,6120 € / U


	Prix unitaire net HT
	1 465,0638 € / U
	soit :
	1 758,0766 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482000476
Réf. fabricant : C2536M220

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique moteur MicroLogic 6.2E-M est un
appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. En 220A, 4P4D, ce dispositif assure une
protection de surcharge long-retard, instantanée et
protection terre.

Calibre du déclencheur :	220 A à 65 °C

Tension assignée :	690 V CA 50/60 Hz

Plage de réglage de la temporisation de la protection longue durée (tr) :	120 s à 1,5 x Irpour type 56,5 s à 6 x Irpour type 55 s à 7,2 x Irpour type 5240 s à 1,5 x

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) pourTempérature supérieure à la valeur de co

Plage de réglage du seuil de protection contre les défauts terre (ig) :	0,2 à 1 x pouce pour In > 50 A0,3 à1 x pouce pour In = 50 A0,61 x In pour In = 25 AActivat

Protection moteur supplémentaire :	Charge incomplèteDurée démarrage prolongéeRotor caléDéséquilibre du courant

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Compatibilité de gamme :	ComPacT nouvelle génération NSX250

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Enregistrement de données électriques :	Indicateurs de maintenance

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	UL 508EN/CEI 60947-2

Nom du déclencheur :	Micrologic 6.2 E-M

Type de mesure :	Compteur d'énergie

Type de produit ou équipement :	Unité de contrôle

Régulation reach :	Déclaration REACh

Type d'afficheur :	Afficheur LCD

Type de déclencheur :	Electronique

Certifications du produit :	CCCEACMarine

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	100...220 A

Plage de réglage du seuil de protection courte durée (isd) :	5...13 x Ir

Poids de l'emballage 3 :	143,088 kg

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-4085 °C

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage du capteur de protection contre les défauts terre ig :	Réglable

Réglage de la temporisation de la protection contre les défauts terre tg :	Réglable

Poids de l'emballage 2 :	5,962 kg

Classe de déclenchement moteur :	3051020

(tg) ground-fault protection time delay adjustment range :	00,4 s

Largeur de l'emballage 1 :	11,2 cm

Garantie :	18 mois

Application :	Moteur

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,01 s

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	3300 A

Hauteur de l'emballage 1 :	9,7 cm

Hauteur de l'emballage 3 :	150 cm

Longueur de l'emballage 3 :	120 cm

Poids de l'emballage (kg) :	542 g

Longueur de l'emballage 1 :	15 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Largeur de l'emballage 3 :	80 cm

Fonctions de protection du déclencheur :	LSIG

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Zone de verrouillage sélectif logique zsi :	Avec

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Type d'emballage 3 :	P12

Nb produits dans l'emballage 3 :	264

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Nb produits dans l'emballage 2 :	11

Qc carton :	11

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic c2536m220 3606482000476 schc2536m220
