Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

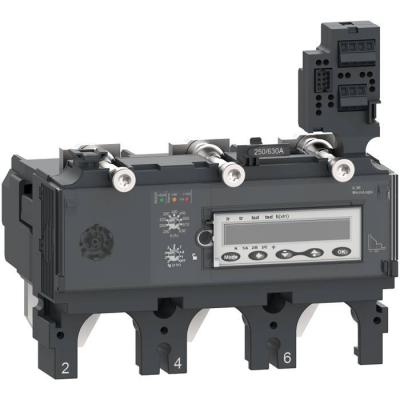

ComPacT NSX - Déclencheur MicroLogic 6.3 E-M 320A - 3P3D pour NSX400-630

Décl. ML6.3EM 320A 3P3D NSX400

Code article : SCHC4036M320

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	5 991,6720 € / U


	Prix unitaire net HT
	2 384,3309 € / U
	soit :
	2 861,1971 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482003125
Réf. fabricant : C4036M320

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique moteur MicroLogic 6.3E-M est un
appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. En 320A, 3P3D, ce dispositif assure une
protection de surcharge long-retard, instantanée et
protection terre.

Application :	Moteur

Courant nominal (a) :	320

Poids :	1,501 kg

Type :	Unité de controle

Type de tension :	auto-alimenté

Plage de réglage de la temporisation de la protection longue durée (tr) :	120 s à 1,5 x Irpour type 56,5 s à 6 x Irpour type 55 s à 7,2 x Irpour type 5240 s à 1,5 x

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) pourTempérature supérieure à la valeur de co

Plage de réglage du seuil de protection contre les défauts terre (ig) :	0,2 à 1 x pouce pour In > 50 A0,3 à1 x pouce pour In = 50 A0,6 1 x In pour In = 25 AActiva

Protection moteur supplémentaire :	Durée démarrage prolongéeDéséquilibre du courantCharge incomplèteRotor calé

Compatibilité de gamme :	ComPacT nouvelle génération NSX400ComPacT nouvelle génération NSX630

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX400...630 nouvelle génération

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Enregistrement de données électriques :	Indicateurs de maintenance

Finition de la protection du moteur :	déclencheur électronique

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	EN/CEI 60947-2UL 508

Nom du déclencheur :	Micrologic 6.3 E-M

Type de mesure :	Compteur d'énergie

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Calibre du déclencheur :	320 A à 65 °C

Type d'afficheur :	Afficheur LCD

Type de déclencheur :	Electronique

Certifications du produit :	CCCMarineEAC

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	160...320 A

Plage de réglage du seuil de protection courte durée (isd) :	5...13 x Ir

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-40 85 °C

Poids de l'emballage 3 :	180,12 kg

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage du capteur de protection contre les défauts terre ig :	Réglable

Réglage de la temporisation de la protection contre les défauts terre tg :	Réglable

Classe de déclenchement moteur :	3010205

(tg) ground-fault protection time delay adjustment range :	0 0,4 s

Hauteur de l'emballage 1 :	14,4 cm

Longueur de l'emballage 1 :	21,9 cm

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,01 s

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	4800 A

Hauteur de l'emballage 3 :	150 cm

Longueur de l'emballage 3 :	120 cm

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	4800,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	4800,0

Largeur de l'emballage 1 :	19 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	40 cm

Longueur de l'emballage 2 :	60 cm

Largeur de l'emballage 3 :	80 cm

Réglage de courant du déclencheur de surcharge (a) :	320,0

Fonctions de protection du déclencheur :	LSIG

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Zone de verrouillage sélectif logique zsi :	Avec

Tension d'alimentation de courant nominal us cc (v) :	24,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S04

Type d'emballage 3 :	P12

Nb produits dans l'emballage 3 :	120

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de poles :	3,0

Avec fonction de protection contre les mises à la terre accidentelles :	Oui

Description des poles :	3P

Poles protégés :	3t

Type de réseau :	CA

Nb produits dans l'emballage 2 :	10

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Qc carton :	4

Mots clés : compact nsx déclencheur micrologic c4036m320 3606482003125 schc4036m320
