Protection Equipements & Personnes » Schneider Electric » Inter-Sect.Visu Tarif Jaune <= 400A

Information(s) non contractuelle(s)

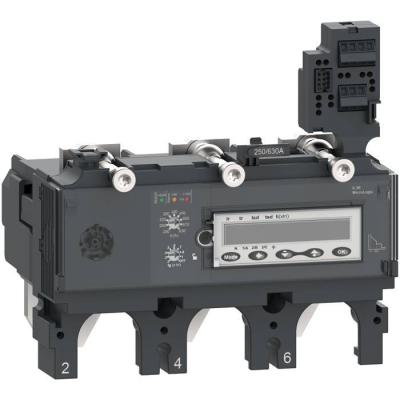

ComPacT NSX - Déclencheur MicroLogic 6.3E 400A - 3P3D pour NSX400

Décl. ML6.3E 630A 3P3D NSX400

Code article : SCHC4036E400

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	6 867,6720 € / U


	Prix unitaire net HT
	2 846,4612 € / U
	soit :
	3 415,7534 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482003064
Réf. fabricant : C4036E400

Fabriqué en France

Informations complémentaires :
Le déclencheur électro. MicroLogic 6.3E est un appareil à
composer avec un bloc de coupure de la gamme ComPacT NSX.
D'un calibre 400A, en 3P3D, ce dispositif assure une
protection de surcharge long-retard, instantanée et
protection terre.

Gamme :	ComPacT nouvelle génération

Gamme de produits :	ComPacT NSX400...630 nouvelle génération

Type de produit ou équipement :	Unité de contrôle

Nom du déclencheur :	Micrologic 6.3 E

Type de déclencheur :	Électronique

Compatibilité de gamme :	ComPacT nouvelle génération NSX400ComPacT nouvelle génération NSX630

Application :	DistributionGénérateur

Description des pôles :	3P

Pôles protégés :	3t

Fonctions de protection du déclencheur :	LSIG

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Calibre du déclencheur :	400 A à 40 oC

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Type de réseau :	CA

Fréquence du réseau :	50/60 Hz

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	160...400 A

Réglage de la temporisation de la protection longue durée tr :	Réglable

Plage de réglage de la temporisation de la protection longue durée (tr) :	15?400 s à 1,5 x Ir0,35?11 s à 7,2 x Ir0,5?16 s à 6 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Réglage du seuil de protection courte durée isd :	Réglable

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Réglage de la temporisation de la protection courte durée tsd :	Réglable

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0?0,4 s Iyt=off0,1?0,4 s Iyt=on

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1,5?11 x In Compact NSX6301,5?12 x In Compact NSX400

Réglage du capteur de protection contre les défauts terre ig :	Réglable

Plage de réglage du seuil de protection contre les défauts terre (ig) :	0,2 à 1 x pouce

Réglage de la temporisation de la protection contre les défauts terre tg :	Réglable

Zone de verrouillage sélectif logique zsi :	Avec

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Type d'afficheur :	Afficheur LCD

Type de mesure :	Compteur d'énergie

Communication des données :	Demande de courant et puissanceIndicateurs de maintenanceValeurs instantanées et de demand

Enregistrement de données électriques :	Indicateurs de maintenance

Normes :	UL 508EN/CEI 60947-2

Certifications du produit :	CCCMarineEAC

Degré de pollution :	3 se conformer à CEI 60947-1

Degré de protection ip :	IP40 se conformer à CEI 60529

Température de l'air ambiant en fonctionnement :	-25?70 oC

Température ambiante de stockage :	-40?85 oC

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	1,523 kg

Hauteur de l'emballage 1 :	13,5 cm

Largeur de l'emballage 1 :	17,5 cm

Longueur de l'emballage 1 :	21,5 cm

Type d'emballage 2 :	S04

Nb produits dans l'emballage 2 :	10

Poids de l'emballage 2 :	15,23 kg

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	40 cm

Longueur de l'emballage 2 :	60 cm

Type d'emballage 3 :	P12

Nb produits dans l'emballage 3 :	120

Poids de l'emballage 3 :	182,8 kg

Hauteur de l'emballage 3 :	150 cm

Largeur de l'emballage 3 :	80 cm

Longueur de l'emballage 3 :	120 cm

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Garantie :	18 mois

Courant permanent nominal (iu) (a) :	400,0

Nombre de pôles :	3,0

Fonction déclencheur de court-circuit :	retardé

Réglage de courant du déclencheur de surcharge (a) :	400,0

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	690,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	690,0

Avec fonction de protection contre les mises à la terre accidentelles :	Oui

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	600,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	4800,0

Finition de la protection du moteur :	déclencheur électronique

Type de tension d'actionnement :	AC

Qc unité :	1

Qct :	CT

Qc carton :	4

Mots clés : compact nsx déclencheur micrologic c4036e400 3606482003064 schc4036e400
