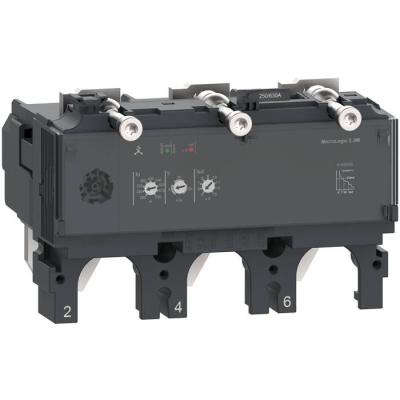

ComPacT NSX - Déclencheur MicroLogic 2.3 M 320A - 3P3D pour NSX400-630

Décl. ML2.3M 320A 3P3D NSX400

Code article : SCHC4032M320

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	3 974,8440 € / U


	Prix unitaire net HT
	1 581,7527 € / U
	soit :
	1 898,1032 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482003101
Réf. fabricant : C4032M320

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique moteur MicroLogic 2.3M est un
appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. En 320A, 3P3D, ce dispositif assure une
protection de surcharge long-retard et instantanée.

Application :	Moteur

Courant nominal (a) :	320

Poids :	7,901 kg

Type :	Unité de controle

Type de tension :	auto-alimenté

Plage de réglage de la temporisation de la protection longue durée (tr) :	120 s à 1,5 x Irpour type 56,5 s à 6 x Irpour type 55 s à 7,2 x Irpour type 5240 s à 1,5 x

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) pourTempérature supérieure à la valeur de co

Compatibilité de gamme :	ComPacT nouvelle génération NSX400ComPacT nouvelle génération NSX630

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX400...630 nouvelle génération

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Finition de la protection du moteur :	déclencheur électronique

Protection moteur supplémentaire :	Déséquilibre de phases

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	UL 508EN/CEI 60947-2

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 2.3 M

Calibre du déclencheur :	320 A à 65 °C

Type de déclencheur :	Electronique

Certifications du produit :	CCCMarineEAC

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	160...320 A

Plage de réglage du seuil de protection courte durée (isd) :	5...13 x Ir

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-50 85 °C

Fréquence du réseau :	50/60 Hz

Largeur de l'emballage 1 :	17,5 cm

Longueur de l'emballage 1 :	21,6 cm

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,01 s

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	4800 A

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	4800,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	4800,0

Classe de déclenchement moteur :	10205

Hauteur de l'emballage 1 :	14 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Réglage de courant du déclencheur de surcharge (a) :	320,0

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de poles :	3,0

Description des poles :	3P

Poles protégés :	3t

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	4

Qc unité :	1

Qc carton :	4

Mots clés : compact nsx déclencheur micrologic c4032m320 3606482003101 schc4032m320

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 581,7527 € / U HT
1 898,1032 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

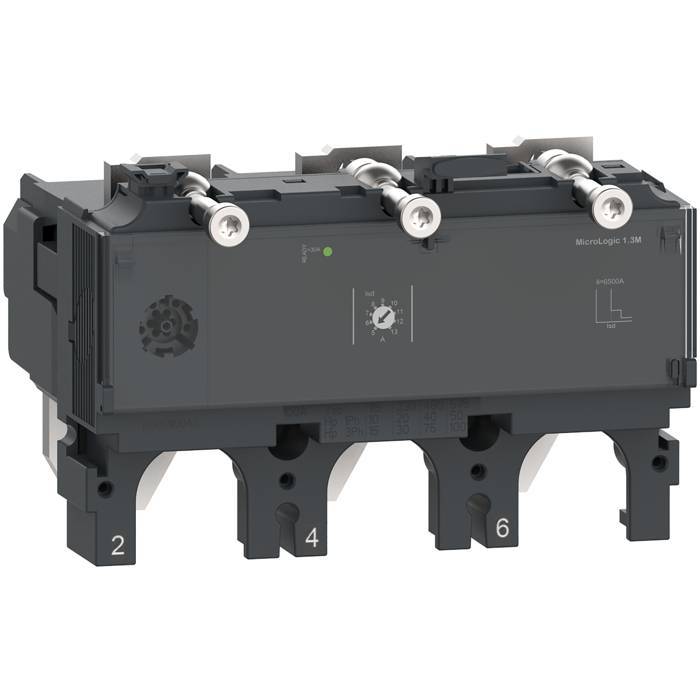

	SCHC4031M320 Décl. ML1.3M 320A 3P3D NSX400 3606482003088		900,1613 € / U HT 1 080,1936 € / U TTC

	SCHC40N32M320 NSX400N disj ML2.3M 320A 3P3D 3606482002722		3 250,2820 € / U HT 3 900,3384 € / U TTC

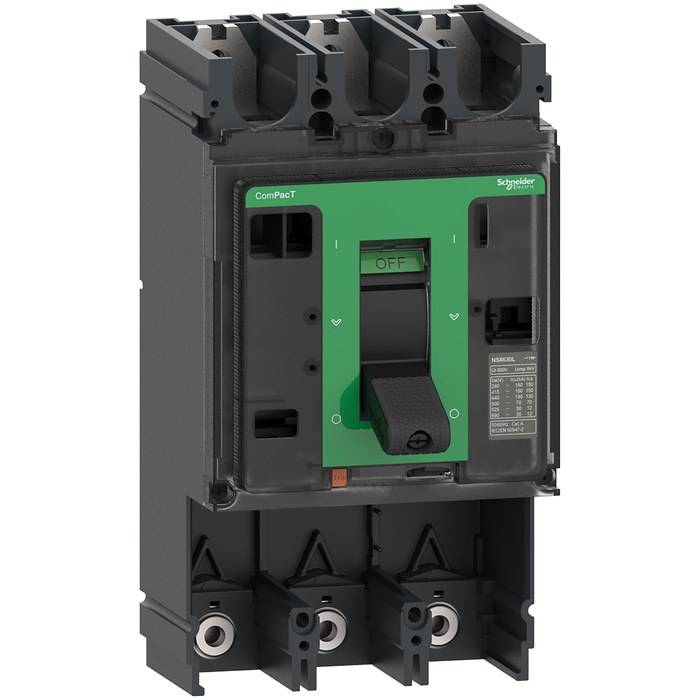

	SCHC40N3 NSX400N blc coupure 400A 3P 3606482002920		1 531,5883 € / U HT 1 837,9060 € / U TTC

	SCHC40L3 NSX400L blc coupure 400A 3P 3606482002951		2 289,5486 € / U HT 2 747,4583 € / U TTC

	SCHC40H32M320 NSX400H disj ML2.3M 320A 3P3D 3606482002821		3 692,0414 € / U HT 4 430,4497 € / U TTC

	SCHC40H3 NSX400H bloc coupure 400A 3P 3606482002937		1 835,8862 € / U HT 2 203,0634 € / U TTC

	SCHC40F32M320 NSX400F disj ML2.3M 320A 3P3D 3606482002623		3 113,8185 € / U HT 3 736,5822 € / U TTC

	SCHC40F3 NSX400F bloc coupure 400A 3P 3606482002913		1 401,5142 € / U HT 1 681,8170 € / U TTC	U	Ajouter

	SCHC4032D400 Décl. ML2.3 400A 3P3D NSX400 3606482003026		1 293,1628 € / U HT 1 551,7954 € / U TTC	U	Ajouter

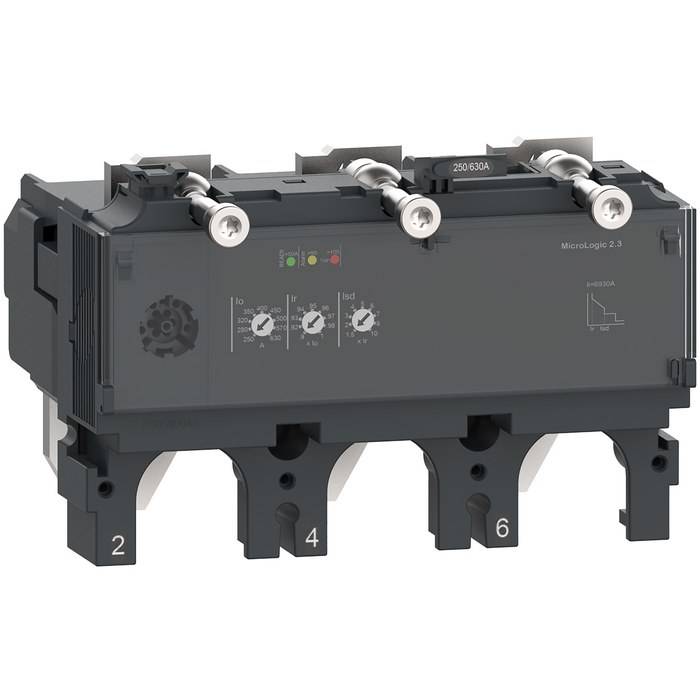

	SCHC4032D250 Décl. ML2.3 250A 3P3D NSX400 3606482003019		1 293,1628 € / U HT 1 551,7954 € / U TTC
