Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

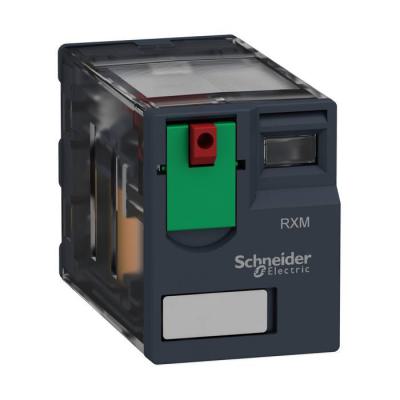

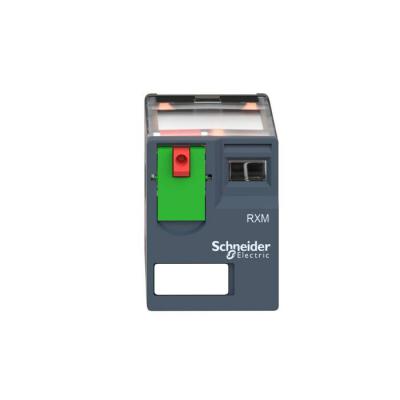

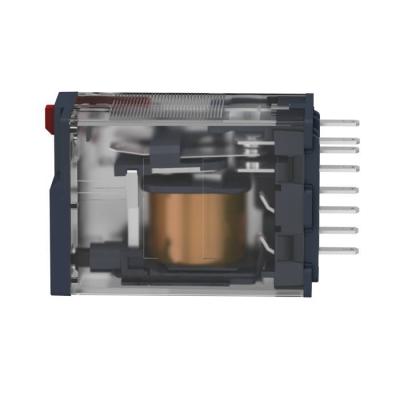

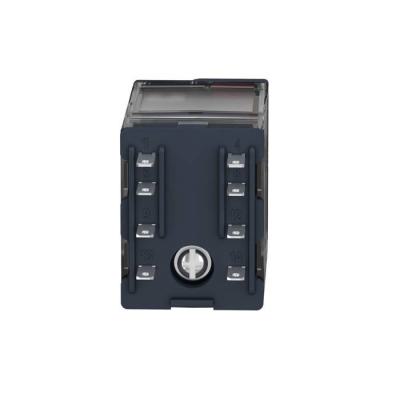

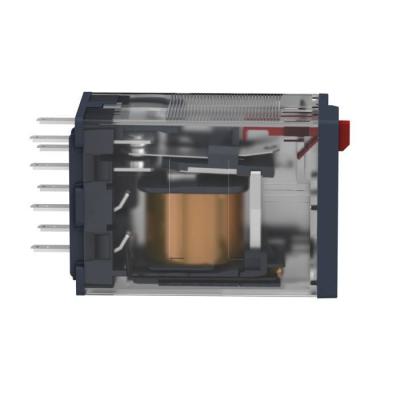

Harmony Relay RXM - relais miniature - embrochable - test - 4OF - 6A - 24VAC

relais RXM 4OF 6A 24VAC

Code article : SCHRXM4AB1B7

Disponibilité :
	12 U en stock


	Prix tarif catalogue fabricant TTC
	19,4280 € / U


	Prix unitaire net HT
	10,3280 € / U
	soit :
	12,3936 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119403702
Réf. fabricant : RXM4AB1B7

Informations complémentaires :
Harmony Relay RXG - relais miniature électromécanique -
broches plates type Faston - embrochable - visu mécanique -
avec bouton test - sans DEL - 4OF - 6A - 24VAC

Ip :	IP40 se conformer à EN/IEC 60529

Poids :	0,037 kg

Type :	Relais enfichable

(ie) courant assigné d'emploi :	3 A à 28 V (DC) "O" se conformer à CEI3 A à 250 V (AC) "O" se conformer à CEI6 A à 28 V (D

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10150 Hz)5 cycles en fonctionnement5 gn, amplitude = +/- 1

Tenue diélectrique :	1300 V CA entre contacts avec microcoupure isolation: 2000 V CA entre bobine et contact200

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ui) tension d'isolement :	250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	10 gn pour en marche30 gn pour non fonctionnant

Normes :	CSA C22.2 No 14UL 508EN/IEC 61810-1

Durée de vie électrique :	100000 cycle pour résistive charge

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Harmony Electromechanical Relays

Régulation rohs chine :	Déclaration RoHS pour la Chine

Type de commande :	Bouton de test verrouillable

Resistive rated load :	6 A à 250 V CA6 A à 28 V CC

(uimp) tension assignée de tenue aux chocs :	2,5 kV pendant 1,2/50 µs

Tension de coupure maximale :	250 V se conformer à CEI

Average coil resistance :	180 Ohm à 20 °C +/- 15 %

Statut environnemental de l'offre :	Produit Green Premium

Capacité de commutation minimum :	170 mW à 10 mA, 17 V

Certifications du produit :	CSALloyd'sCEULGOST

Régulation reach :	Déclaration REACh

Tension circuit de commande :	24 V CA 50/60 Hz

Limites de la tension assignée d'emploi :	19,2...26.4 V CA

Position de montage :	Toutes positions

(ithe) courant thermique d'emploi sous enveloppe :	6 A à -4055 °C

Présentation du produit :	Produit complet

Pouvoir de commutation maximum :	1 500 VA/168 W

Endurance mécanique :	10000000 cycle

Consommation moyenne en va :	1,2 VA à 60 Hz

Données de fiabilité de la sécurité :	B10d = 100000

Average coil consumption in va :	1,2 à 60 Hz

Seuil de tension de retombée :	>= 0,15 Uc

Nom de gamme :	Miniature

Température ambiante de stockage :	-4085 °C

Température de fonctionnement :	-4055 °C

Niveaux de test :	Niveau A

Profondeur hors tout cao :	78,45 mm

Garantie :	18 mois

Hauteur de l'emballage 1 :	4,1 cm

Largeur de l'emballage 1 :	2,8 cm

Longueur de l'emballage 1 :	2,1 cm

Description des contacts :	4 F/O

Operate time :	20 ms

Release time :	20 ms

Hauteur hors tout cao :	79 mm

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Coefficient d'utilisation :	20 %

Forme des broches :	Plat

Matière des contacts :	AgNi

Catégorie de protection :	RT I

Nom de l'appareil :	RXM

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Nb produits dans l'emballage 2 :	240

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	240

Qc boite :	10

Qct :	PF

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RXM4AB1B7 4AB1B7 RXM4AB1B7 Zelio RXM relais puissance miniature 4OF 24Vca relay embrochable test vac 3389119403702 schrxm4ab1b7

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

10,3280 € / U HT
12,3936 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

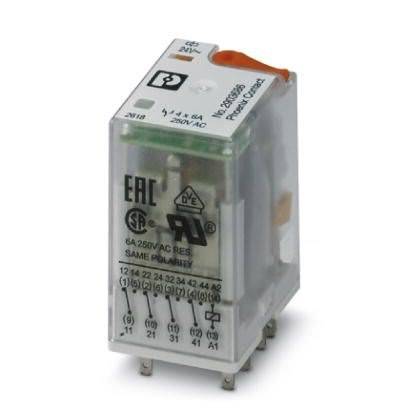

	PHX2903686 REL-IR4/L- 24AC/4X21 ! 4046356758994		10,9989 € / U HT 13,1987 € / U TTC
