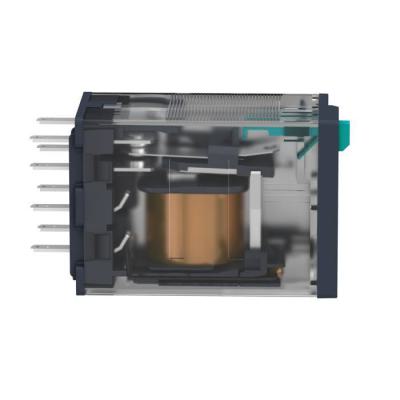

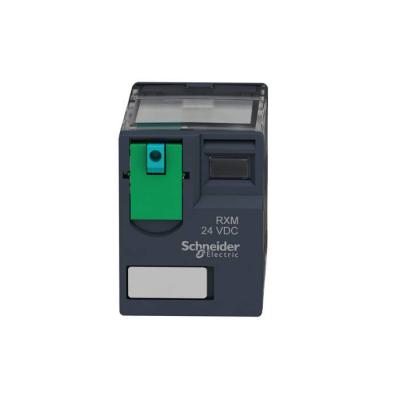

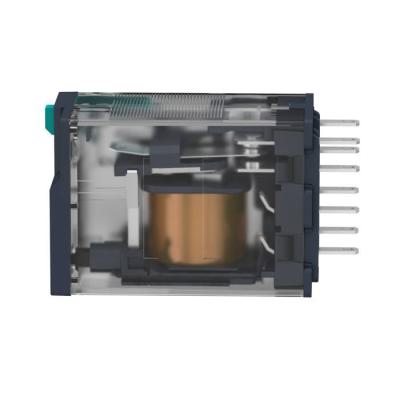

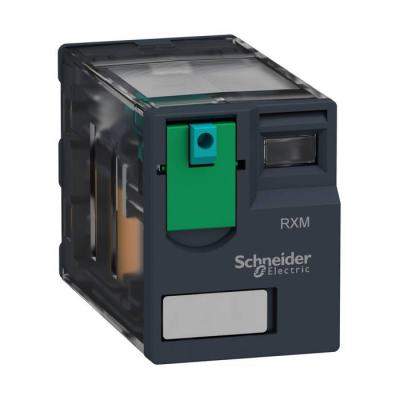

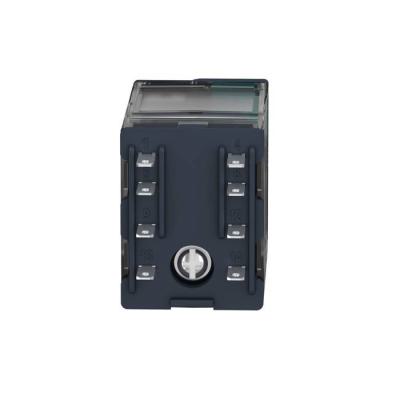

Harmony Relay RXM - relais miniature - embrochable - test - 4OF - 6A - 24VDC

relais RXM 4OF 6A 24VDC

Code article : SCHRXM4AB1BD

Disponibilité :
	18 U en stock


	Prix tarif catalogue fabricant TTC
	14,7000 € / U


	Prix unitaire net HT
	7,8145 € / U
	soit :
	9,3774 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119403719
Réf. fabricant : RXM4AB1BD

Informations complémentaires :
Harmony Relay RXG - relais miniature électromécanique -
broches plates type Faston - embrochable - visu mécanique -
avec bouton test - sans DEL - 4OF - 6A - 24VDC

Gamme de produits :	Zelio Relay

Nom de gamme :	Miniature

Fonction produit :	Relais enfichable

Nom de l'appareil :	RXM

Description des contacts :	4 F/O

Tension circuit de commande :	24 V CC

(ithe) courant thermique d'emploi sous enveloppe :	6áA à -40à55á°C

Type de commande :	Bouton de test verrouillable

Coefficient d'utilisation :	20 %

Forme des broches :	Plat

(ui) tension d'isolement :	250áV se conformer à CEI300áV se conformer à CSA300áV se conformer à UL

(uimp) tension assignée de tenue aux chocs :	2,5ákV pendant 1,2/50 µs

Matériau des contacts :	AgNi

(ie) courant assigné d'emploi :	3áA à 28 V (DC) "O" se conformer à CEI3áA à 250 V (AC) "O" se conformer à CEI6áA à 28 V (D

Tension de coupure maximale :	250áV se conformer à CEI

Resistive rated load :	6áA à 250 V CA6áA à 28 V CC

Pouvoir de commutation maximum :	1 500 VA/168 W

Capacité de commutation minimum :	170 mW à 10ámA, 17áV

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Endurance mécanique :	10000000ácycle

Durée de vie électrique :	100000ácycle pour résistive charge

Average coil consumption in w :	0,9áW

Seuil de tension de retombée :	>= 0,1 Uc

Operate time :	20 ms

Release time :	20áms

Average coil resistance :	650áOhm à 20 °C +/- 10 %

Limites de la tension assignée d'emploi :	19,2...26.4 V CC

Données de fiabilité de la sécurité :	B10d = 100000

Catégorie de protection :	RT I

Niveaux de test :	Niveau A

Position de montage :	Toutes positions

Hauteur hors tout cao :	79ámm

Profondeur hors tout cao :	78,45ámm

Poids du produit :	0,037ákg

Présentation du produit :	Produit complet

Tenue diélectrique :	1300áV CA entre contacts avec microcoupure isolation: 2000áV CA entre bobine et contact av

Certifications du produit :	ULCEGOSTREACHCSARoHSLloyd's

Normes :	UL 508EN/IEC 61810-1CSA C22.2 No 14

Température ambiante pour le stockage :	-40à85á°C

Température de fonctionnement :	-40à55á°C

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10à150áHz)5 cycles en fonctionnement5 gn, amplitude = +/-

Degré de protection ip :	IP40 se conformer à EN/IEC 60529

Tenue aux chocs mécaniques :	10 gn pour en marche30 gn pour non fonctionnant

Degré de pollution :	2

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Sans svhc reach :	Oui

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Deee :	Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole

Garantie :	18 mois

Hauteur (mm) :	150

Largeur (mm) :	400

Profondeur (mm) :	300

Poids (g) :	10000

Ean :	43389119403717

Mots clés : RXM4AB1BD 4AB1BD RXM4AB1BD Zelio RXM relais puissance miniature 4OF 24Vcc harmony relay embrochable test vdc 3389119403719 schrxm4ab1bd

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

7,8145 € / U HT
9,3774 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

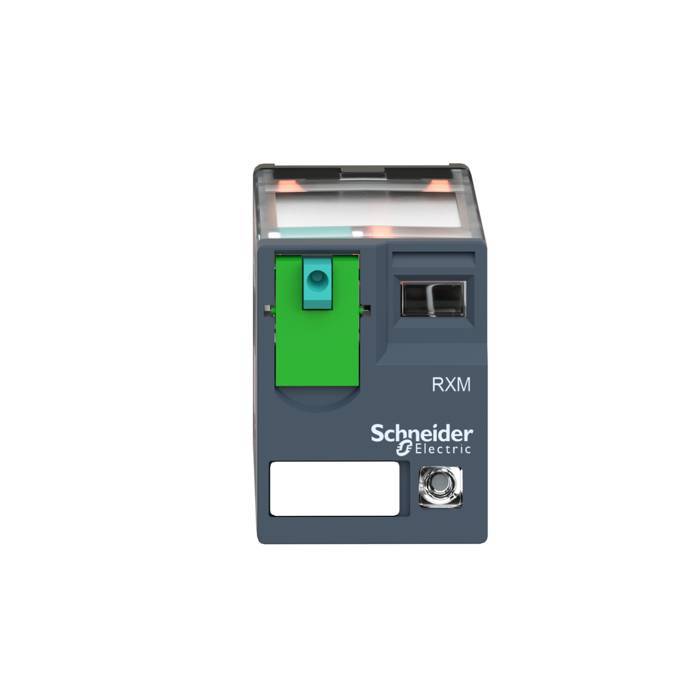

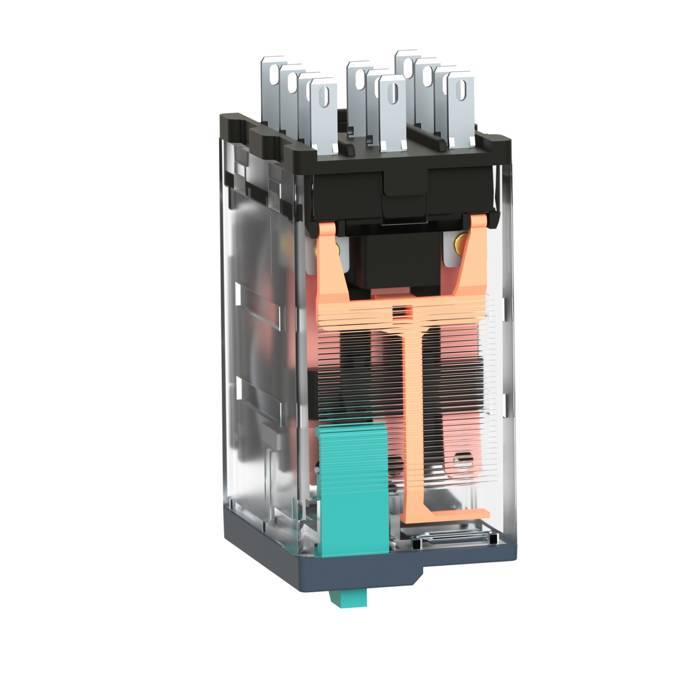

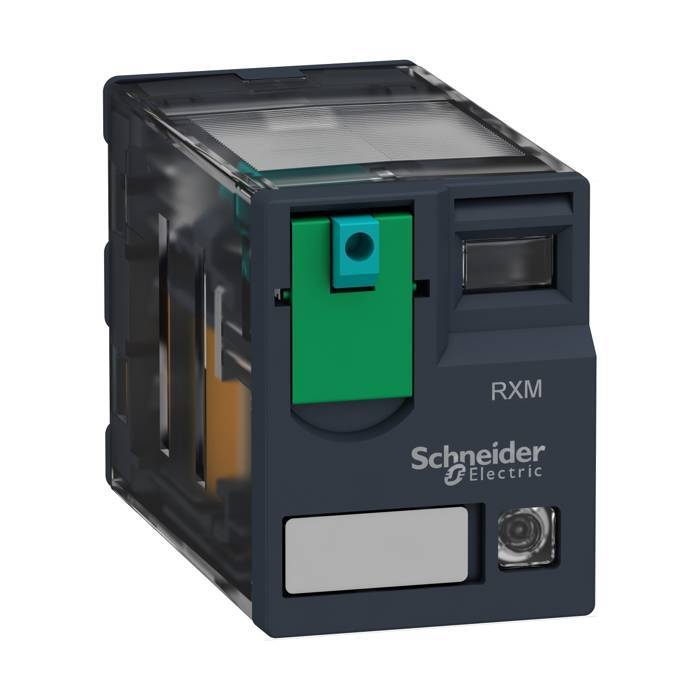

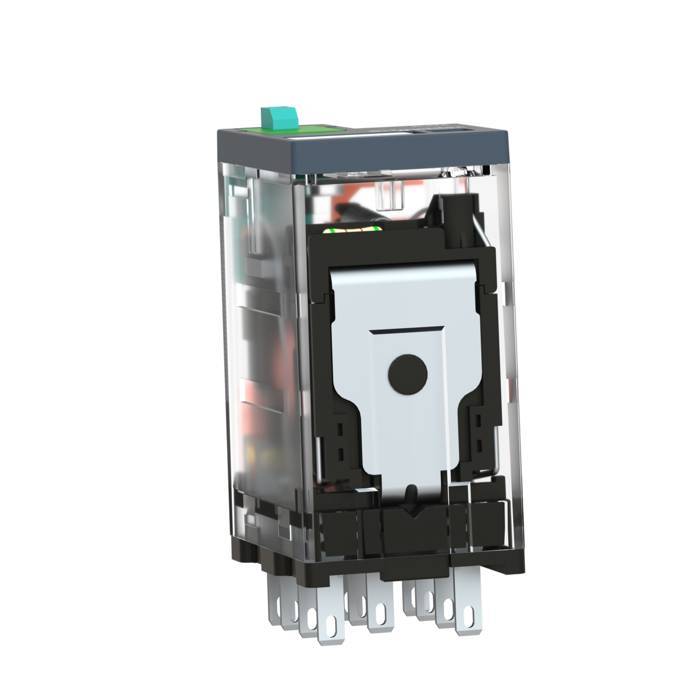

	SCHRXM3AB2FD relais RXM 3OF 10A 110VDC 3389119403672		24,3368 € / U HT 29,2042 € / U TTC
