Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

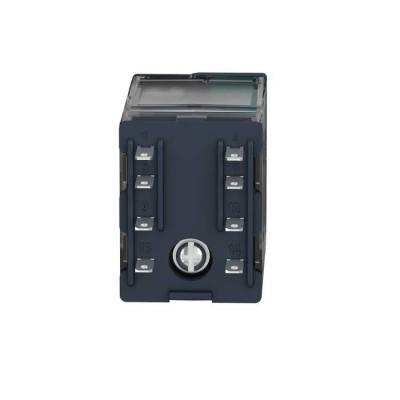

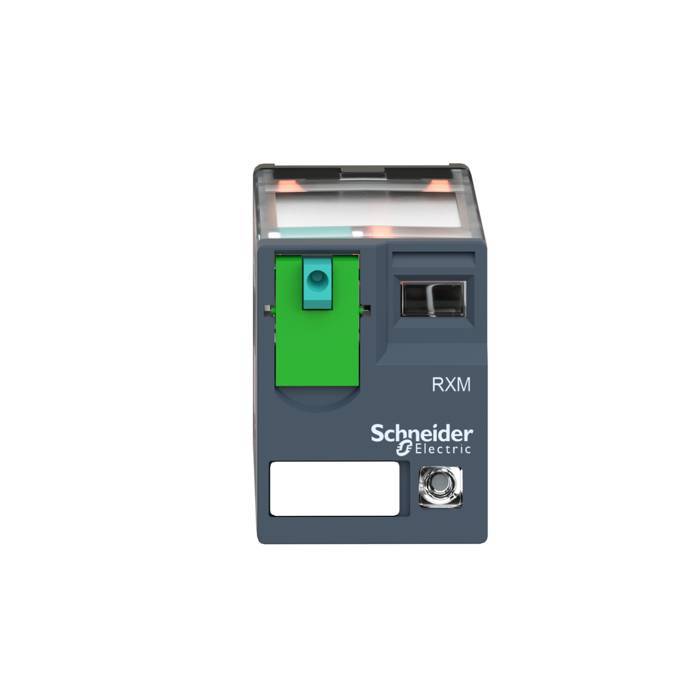

Harmony Relay RXM - relais miniature - embrochab - test+DEL - 2OF - 12A - 24VDC

relais RXM 2OF 12A 24VDC

Code article : SCHRXM2AB2BD

Disponibilité :
	14 U en stock


	Prix tarif catalogue fabricant TTC
	12,8400 € / U


	Prix unitaire net HT
	6,8258 € / U
	soit :
	8,1910 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119403474
Réf. fabricant : RXM2AB2BD

Informations complémentaires :
Harmony Relay RXG - relais miniature électromécanique -
broches plates type Faston - embrochable - visu mécanique -
avec bouton test - avec DEL - 2OF - 12A - 24VDC

Ip :	IP40 se conformer à EN/IEC 60529

Poids :	0,037 kg

Type :	Relais enfichable

(ie) courant assigné d'emploi :	12 A à 28 V (DC) "F" se conformer à CEI12 A à 250 V (AC) "F" se conformer à CEI6 A à 28 V

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10150 Hz)5 cycles en fonctionnement5 gn, amplitude = +/- 1

Tenue diélectrique :	1300 V CA entre contacts avec microcoupure isolation: 2000 V CA entre bobine et contact200

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ui) tension d'isolement :	250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	10 gn pour en marche30 gn pour non fonctionnant

Normes :	CSA C22.2 No 14EN/IEC 61810-1UL 508

Durée de vie électrique :	100000 cycle pour résistive charge

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Harmony Electromechanical Relays

Régulation rohs chine :	Déclaration RoHS pour la Chine

Resistive rated load :	12 A à 250 V CA12 A à 28 V CC

Type de commande :	Bouton de test verrouillable

Tension de coupure maximale :	250 V se conformer à CEI

Average coil resistance :	650 Ohm à 20 °C +/- 10 %

(uimp) tension assignée de tenue aux chocs :	4 kV pendant 1,2/50 µs

Statut environnemental de l'offre :	Produit Green Premium

Capacité de commutation minimum :	170 mW à 10 mA, 17 V

Certifications du produit :	GOSTULLloyd'sCSACE

Régulation reach :	Déclaration REACh

(ithe) courant thermique d'emploi sous enveloppe :	12 A à -4055 °C

Limites de la tension assignée d'emploi :	19,2...26.4 V CC

Position de montage :	Toutes positions

Présentation du produit :	Produit complet

Endurance mécanique :	10000000 cycle

Pouvoir de commutation maximum :	3000 VA/336 W

Données de fiabilité de la sécurité :	B10d = 100000

Entraînement, polarité :	non polarisé

Comportement de commutation de l'entraînement :	monostable

Nom de gamme :	Miniature

Seuil de tension de retombée :	>= 0,1 Uc

Température ambiante de stockage :	-4085 °C

Température de fonctionnement :	-4055 °C

Largeur de l'emballage 2 :	10,258 cm

Tension d'alimentation de courant nominal us cc (v) :	24,0 24,0

Niveaux de test :	Niveau A

Hauteur de l'emballage 2 :	3,072 cm

Longueur de l'emballage 2 :	12,35 cm

Description des contacts :	2 "O/F"

Tension circuit de commande :	24 V CC

Hauteur de l'emballage 1 :	2,74 cm

Largeur de l'emballage 1 :	4,79 cm

Garantie :	18 mois

Longueur de l'emballage 1 :	2,1 cm

Average coil consumption in w :	0,9 W

Operate time :	20 ms

Release time :	20 ms

Poids de l'emballage 3 :	10 kg

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Finition du raccordement électrique :	fiche

Etat led :	Avec

Coefficient d'utilisation :	20 %

Forme des broches :	Plat

Matière des contacts :	AgNi

Catégorie de protection :	RT I

Courant nominal (a) :	12,0

Largeur (mm) :	21,0

Hauteur (mm) :	27,0

Profondeur (mm) :	55,0

Indice de protection (ip) :	IP40

Nom de l'appareil :	RXM

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S02

Nb produits dans l'emballage 3 :	240

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	240

Avec affichage led :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Nb produits dans l'emballage 2 :	10

Qc boite :	10

Qct :	PF

Type de tension d'actionnement :	DC

Degré de pollution :	3

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RXM2AB2BD 2AB2BD RXM2AB2BD Zelio RXM relais puissance miniature 2OF 24Vcc L harmony relay embrochab test del vdc 3389119403474 schrxm2ab2bd
