Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

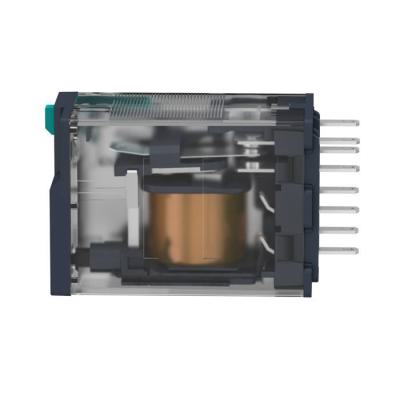

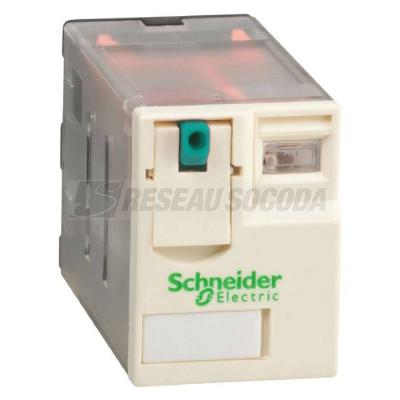

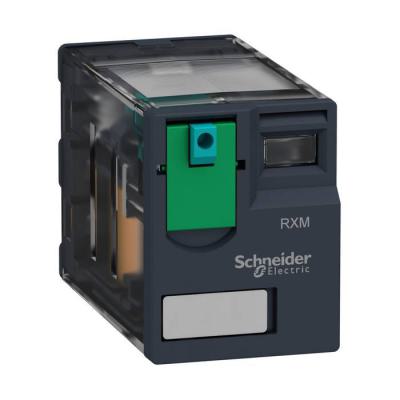

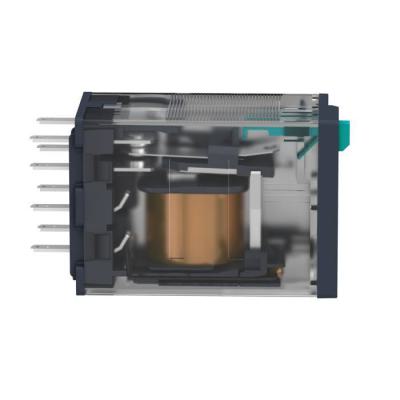

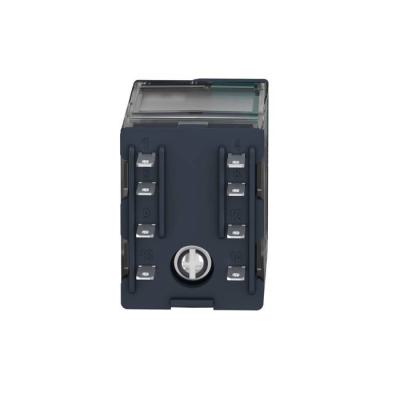

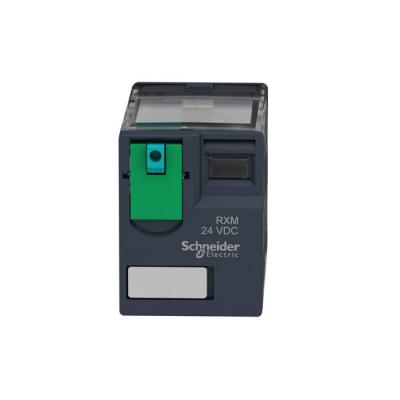

Harmony Relay RXM - relais miniature - embrochable - test - 2OF - 12A - 24VDC

relais RXM 2OF 12A 24VDC

Code article : SCHRXM2AB1BD

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	11,1600 € / U


	Prix unitaire net HT
	5,9327 € / U
	soit :
	7,1192 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119403399
Réf. fabricant : RXM2AB1BD

Informations complémentaires :
Harmony Relay RXG - relais miniature électromécanique -
broches plates type Faston - embrochable - visu mécanique -
avec bouton test - sans DEL - 2OF - 12A - 24VDC

Ip :	IP40 se conformer à EN/IEC 60529

Poids :	0,037ákg

Type :	Relais enfichable

(ie) courant assigné d'emploi :	12áA à 28 V (DC) "F" se conformer à CEI12áA à 250 V (AC) "F" se conformer à CEI6áA à 28 V

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10à150áHz)5 cycles en fonctionnement5 gn, amplitude = +/-

Tenue diélectrique :	1300áV CA entre contacts avec microcoupure isolation: 2000áV CA entre bobine et contact200

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ui) tension d'isolement :	250áV se conformer à CEI300áV se conformer à CSA300áV se conformer à UL

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	10 gn pour en marche30 gn pour non fonctionnant

Normes :	CSA C22.2 No 14UL 508EN/IEC 61810-1

Durée de vie électrique :	100000ácycle pour résistive charge

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Harmony Electromechanical Relays

Régulation rohs chine :	Déclaration RoHS pour la Chine

Resistive rated load :	12áA à 250 V CA12áA à 28 V CC

Type de commande :	Bouton de test verrouillable

Tension de coupure maximale :	250áV se conformer à CEI

Average coil resistance :	650áOhm à 20 °C +/- 10 %

(uimp) tension assignée de tenue aux chocs :	4ákV pendant 1,2/50 µs

Statut environnemental de l'offre :	Produit Green Premium

Capacité de commutation minimum :	170 mW à 10ámA, 17áV

Certifications du produit :	GOSTCSAULLloyd'sCE

Régulation reach :	Déclaration REACh

(ithe) courant thermique d'emploi sous enveloppe :	12áA à -40à55á°C

Limites de la tension assignée d'emploi :	19,2...26.4 V CC

Position de montage :	Toutes positions

Présentation du produit :	Produit complet

Endurance mécanique :	10000000ácycle

Pouvoir de commutation maximum :	3000 VA/336 W

Données de fiabilité de la sécurité :	B10d = 100000

Nom de gamme :	Miniature

Seuil de tension de retombée :	>= 0,1 Uc

Température ambiante de stockage :	-40à85á°C

Température de fonctionnement :	-40à55á°C

Largeur de l'emballage 2 :	10,275ácm

Longueur de l'emballage 2 :	12,347ácm

Niveaux de test :	Niveau A

Hauteur de l'emballage 2 :	3,103ácm

Description des contacts :	2 "O/F"

Tension circuit de commande :	24 V CC

Hauteur de l'emballage 1 :	2,11ácm

Largeur de l'emballage 1 :	2,73ácm

Longueur de l'emballage 1 :	4,78ácm

Garantie :	18 mois

Average coil consumption in w :	0,9áW

Operate time :	20 ms

Release time :	20áms

Poids de l'emballage 3 :	10ákg

Hauteur de l'emballage 3 :	15ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Coefficient d'utilisation :	20 %

Forme des broches :	Plat

Matière des contacts :	AgNi

Catégorie de protection :	RT I

Nom de l'appareil :	RXM

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S02

Nb produits dans l'emballage 3 :	240

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	240

Nb produits dans l'emballage 2 :	10

Qc boite :	10

Qct :	CT

Degré de pollution :	3

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RXM2AB1BD 2AB1BD RXM2AB1BD Zelio RXM relais puissance miniature 2OF 24Vcc harmony relay embrochable test vdc 3389119403399 schrxm2ab1bd

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

5,9327 € / U HT
7,1192 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

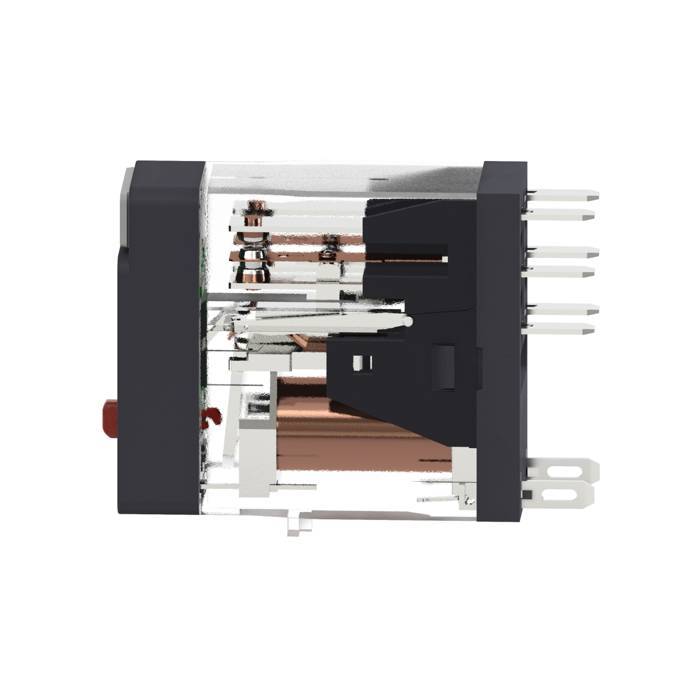

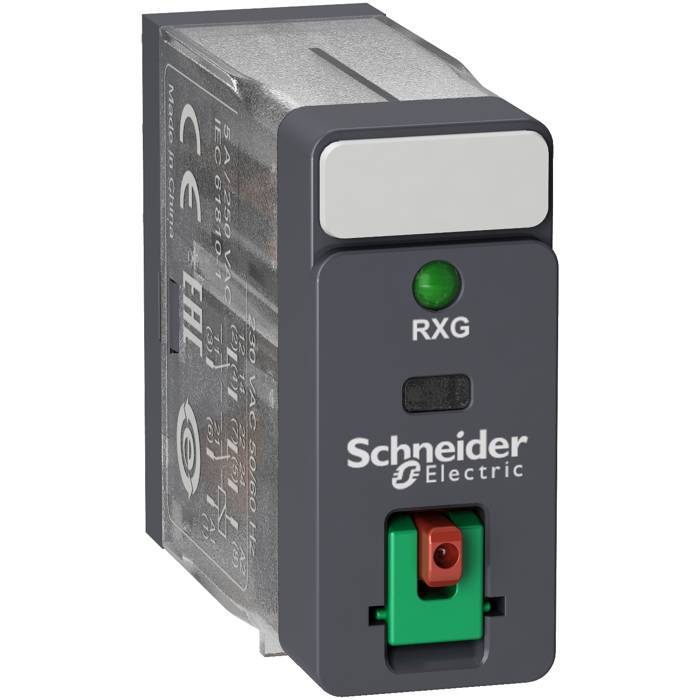

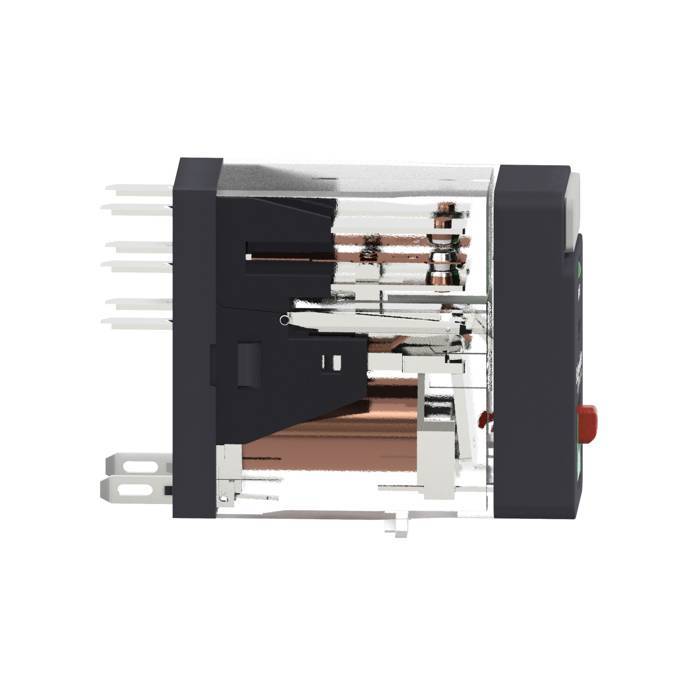

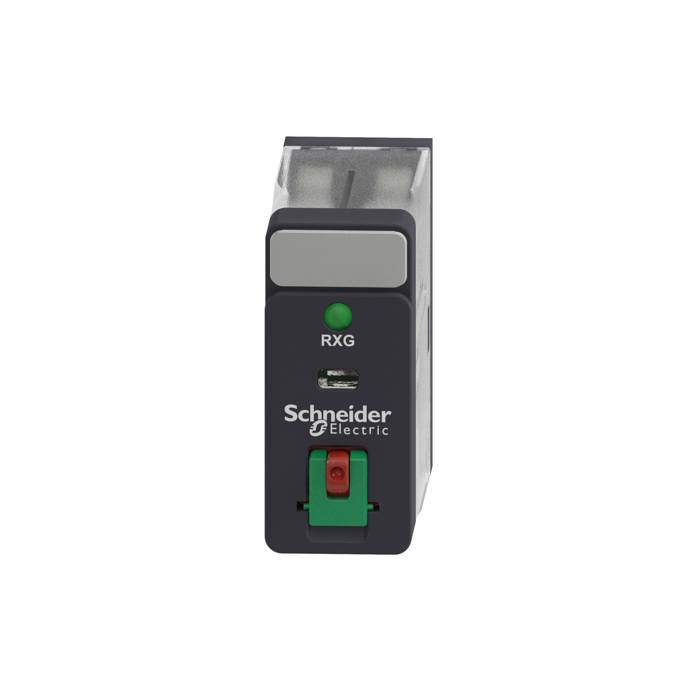

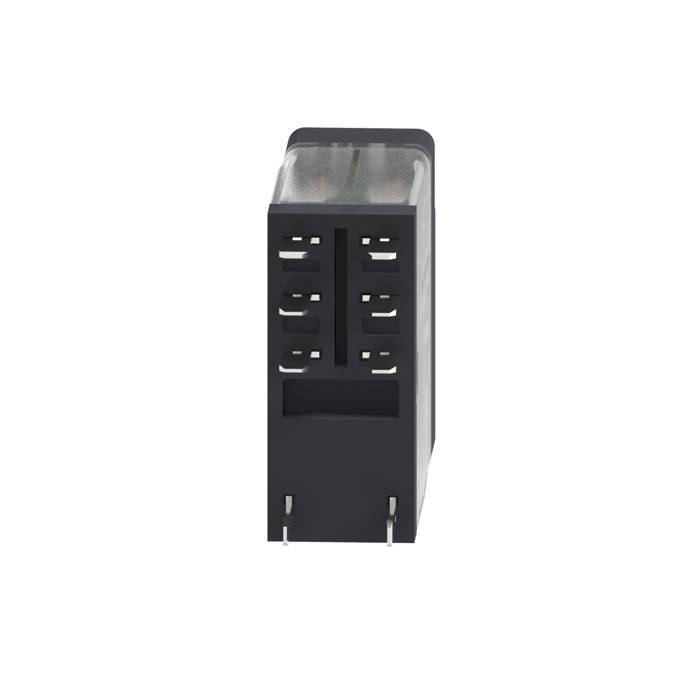

	SCHRXG22E7 relais RXG 2OF 5A 48VAC 3606480689116		10,6853 € / U HT 12,8224 € / U TTC	U	Ajouter
