Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

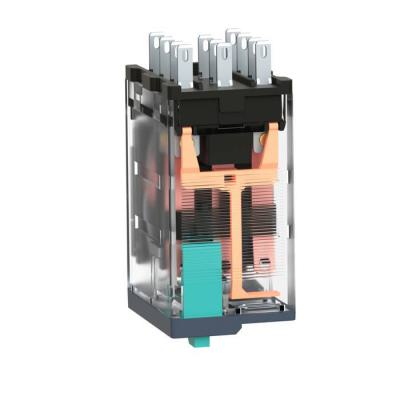

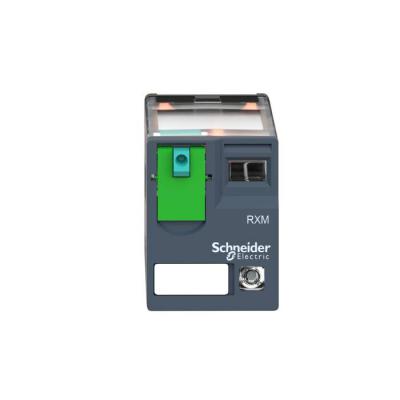

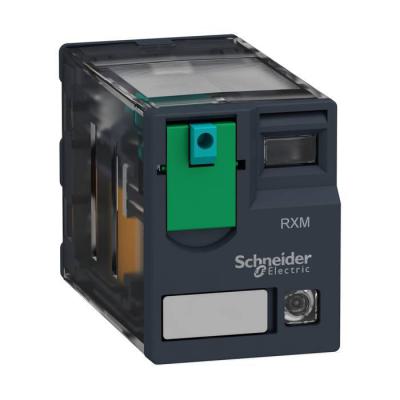

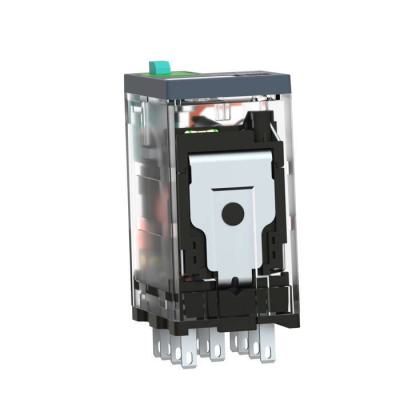

Harmony Relay RXM - relais miniature - embrochab - test+DEL - 3OF - 10A - 12VDC

relais RXM 3OF 10A 12VDC

Code article : SCHRXM3AB2JD

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	67,2120 € / U


	Prix unitaire net HT
	35,7301 € / U
	soit :
	42,8761 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119403689
Réf. fabricant : RXM3AB2JD

Informations complémentaires :
Harmony Relay RXG - relais miniature électromécanique -
broches plates type Faston - embrochable - visu mécanique -
avec bouton test - avec DEL - 3OF - 10A - 12VDC

Ip :	IP40 se conformer à EN/IEC 60529

Poids :	0,037ákg

Type :	Relais enfichable

(ie) courant assigné d'emploi :	10áA à 28 V (DC) "F" se conformer à CEI10áA à 250 V (AC) "F" se conformer à CEI5áA à 28 V

Tenue aux vibrations :	3 gn, amplitude = +/- 1 mm (f = 10à150áHz)5 cycles en fonctionnement5 gn, amplitude = +/-

Tenue diélectrique :	1300áV CA entre contacts avec microcoupure isolation: 2000áV CA entre bobine et contact200

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ui) tension d'isolement :	250áV se conformer à CEI300áV se conformer à CSA300áV se conformer à UL

Vitesse de commande :	<= 1200 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	10 gn pour en marche30 gn pour non fonctionnant

Normes :	UL 508EN/IEC 61810-1CSA C22.2 No 14

Durée de vie électrique :	100000ácycle pour résistive charge

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Harmony Electromechanical Relays

Régulation rohs chine :	Déclaration RoHS pour la Chine

Resistive rated load :	10áA à 250 V CA10áA à 28 V CC

Type de commande :	Bouton de test verrouillable

Tension de coupure maximale :	250áV se conformer à CEI

Average coil resistance :	160áOhm à 20 °C +/- 10 %

(uimp) tension assignée de tenue aux chocs :	4ákV pendant 1,2/50 µs

Statut environnemental de l'offre :	Produit Green Premium

Capacité de commutation minimum :	170 mW à 10ámA, 17áV

Certifications du produit :	GOSTLloyd'sCECSAUL

Régulation reach :	Déclaration REACh

(ithe) courant thermique d'emploi sous enveloppe :	10áA à -40à55á°C

Position de montage :	Toutes positions

Limites de la tension assignée d'emploi :	9,6 à 13,2 V CC

Présentation du produit :	Produit complet

Pouvoir de commutation maximum :	2 500 VA/280 W

Endurance mécanique :	10000000ácycle

Données de fiabilité de la sécurité :	B10d = 100000

Nom de gamme :	Miniature

Seuil de tension de retombée :	>= 0,1 Uc

Température ambiante de stockage :	-40à85á°C

Température de fonctionnement :	-40à55á°C

Niveaux de test :	Niveau A

Profondeur hors tout cao :	78,45ámm

Poids de l'emballage 3 :	4,905ákg

Tension circuit de commande :	12 V CC

Largeur de l'emballage 2 :	11,6ácm

Longueur de l'emballage 2 :	10,3ácm

Garantie :	18 mois

Description des contacts :	3 "OF"

Average coil consumption in w :	0,9áW

Operate time :	20 ms

Release time :	20áms

Hauteur hors tout cao :	79ámm

Hauteur de l'emballage 1 :	41ámm

Largeur de l'emballage 1 :	28ámm

Longueur de l'emballage 1 :	21ámm

Hauteur de l'emballage 3 :	15ácm

Largeur de l'emballage 3 :	15ácm

Longueur de l'emballage 3 :	40ácm

Etat led :	Avec

Coefficient d'utilisation :	20 %

Forme des broches :	Plat

Matière des contacts :	AgNi

Catégorie de protection :	RT I

Hauteur de l'emballage 2 :	3ácm

Nom de l'appareil :	RXM

Type d'emballage 1 :	PCE

Type d'emballage 2 :	CAR

Type d'emballage 3 :	S01

Nb produits dans l'emballage 3 :	120

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	120

Nb produits dans l'emballage 2 :	10

Qc boite :	10

Qct :	CT

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RXM3AB2JD 3AB2JD RXM3AB2JD Zelio RXM relais puissance miniature 3OF 12Vcc L harmony relay embrochab test del vdc 3389119403689 schrxm3ab2jd
