Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

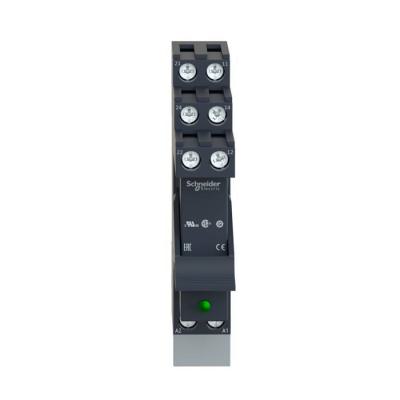

Harmony Relay RSB - relais PCB embrochable monté sur embase - 1OF 16A - 230VAC

relais + embase 1OF 16A 230VAC

Code article : SCHRSB1A160P7PV

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	42,7560 € / U


	Prix unitaire net HT
	22,7292 € / U
	soit :
	27,2750 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489562731
Réf. fabricant : RSB1A160P7PV

Informations complémentaires :
Zelio Relay RSB - relais électromécanique type PCB -
embrochable monté sur embase - 1OF - 16A - 230VAC -
raccordement vis étrier

Ip :	IP20 se conformer à EN/IEC 60529

Poids :	12,774 kg

Type :	Relais embrochable pré-assemblé avec prise

Mode de raccordement :	Connecteur, 1 x 0,25 à 1 x 2,5 mm² (AWG 22 à AWG 14) souple avec emboutConnecteur, 2 x 0,2

Tenue aux chocs mécaniques :	10 gn (durée = 11 ms) pour non fonctionnant se conformer à EN/IEC 60068-2-275 gn (durée =

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ie) courant assigné d'emploi :	16 A (AC-1/DC-1) "F" se conformer à CEI8 A (AC-1/DC-1) "O" se conformer à CEI

Durée de vie électrique :	70000 cycles, 16 A à 250 V, AC-1 "F"70000 cycles, 8 A à 250 V, DC-1 "O"

Vitesse de commande :	<= 600 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue diélectrique :	1000 V CA entre contacts5000 V CA entre bobine et contact

Tenue aux vibrations :	+/- 1 mm (f= 1055 Hz) se conformer à EN/IEC 60068-2-6

Normes :	EN/IEC 61810-1CSA C22.2 No 14UL 508CEI 61984

Average coil resistance :	32500 Ohm réseau: CA à 20 °C +/- 15 %

Temps de fonctionnement :	20 ms fonctionnant20 ms remise à zéro

(uimp) tension assignée de tenue aux chocs :	3,6 kV se conformer à CEI 61000-4-5

(ui) tension assignée d'isolement :	400 V se conformer à EN/CEI 60947

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Relais électromécanique Harmony

Régulation rohs chine :	Déclaration RoHS pour la Chine

Tension de coupure maximale :	300 V CC se conformer à CEI

Matière des contacts :	Alliage d'argent (Ag/Ni)

(ue) tension assignée d'emploi :	184...253 V CA 50/60 Hz

Capacité de commutation minimum :	120 mW à 10 mA, 12 V

Nom de gamme :	Relais d'interface

Pouvoir de commutation maximum :	4000 VA CA448 W CC

(uc) tension circuit de commande :	230 V CA 50/60 Hz

(ithe) courant thermique d'emploi sous enveloppe :	16 A à -4040 °C

Position de montage :	Toutes positions

Resistive rated load :	16 A à 250 V CA

Valeur du couple :	0,8 N.m0,79 N.m

Présentation du produit :	Produit complet

Endurance mécanique :	10000000 cycle

Température de fonctionnement :	-4070 °C (CA)

Seuil de tension de retombée :	>= 0,15 Uc CA

Données de fiabilité de la sécurité :	B10d = 100000

Average coil consumption :	0,75 VA CA

Certifications du produit :	CEULCSAEAC

Température ambiante de stockage :	-4085 °C

Fonctionnement des contacts :	Standard

Niveaux de test :	Niveau A

Poids de l'emballage 3 :	1,986 kg

Garantie :	18 mois

Hauteur de l'emballage 1 :	1,7 cm

Longueur de l'emballage 1 :	8,5 cm

Description des contacts :	1 F/O

Etat led :	1 LED

Courant commuté minimum :	10 mA

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	19 cm

Longueur de l'emballage 3 :	27 cm

Minimum switching voltage :	12 V

Catégorie de protection :	RT I

Largeur de l'emballage 1 :	7 cm

Largeur de l'emballage 3 :	9 cm

Nom de l'appareil :	RSB

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Nb produits dans l'emballage 2 :	180

Type d'emballage 3 :	BB1

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	180

Vente par quantité indivisible :	30

Nb produits dans l'emballage 3 :	30

Qc boite :	30

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : harmony relay rsb relais pcb embrochable monté embase vac rsb1a160p7pv 3606489562731 schrsb1a160p7pv

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

22,7292 € / U HT
27,2750 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHRSB1A160B7 relais RSB 1OF 16A 24VAC 3389110257366		8,2866 € / U HT 9,9439 € / U TTC

	SCHRSB1A160BD relais RSB 1OF 16A 24VDC 3389110254464		3,8658 € / U HT 4,6390 € / U TTC

	SCHRSB1A160BDPV relais + embase 1OF 16A 24DC 3606489562724		16,7966 € / U HT 20,1559 € / U TTC

	SCHRSB1A160F7 relais RSB 1OF 16A 110VAC 3389110257465		10,7299 € / U HT 12,8759 € / U TTC

	SCHRSB1A160JD relais RSB 1OF 16A 12VDC 3389110254440		4,2295 € / U HT 5,0754 € / U TTC

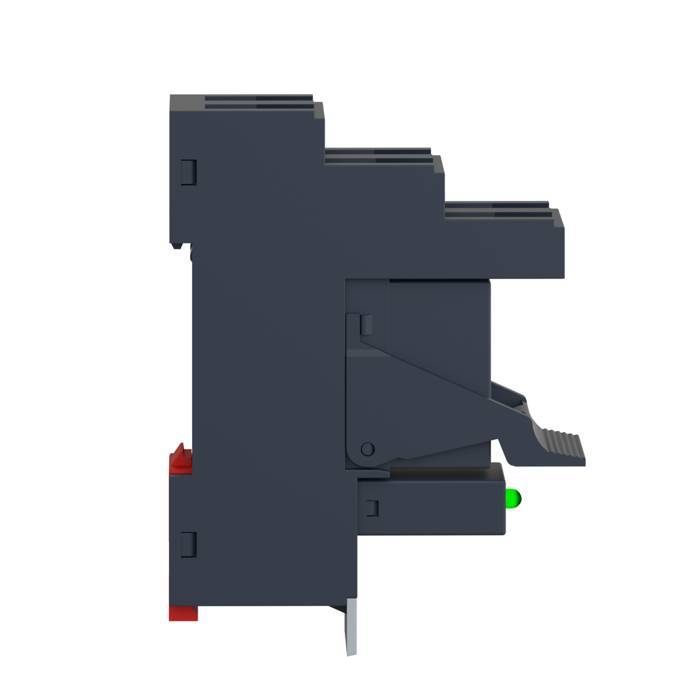

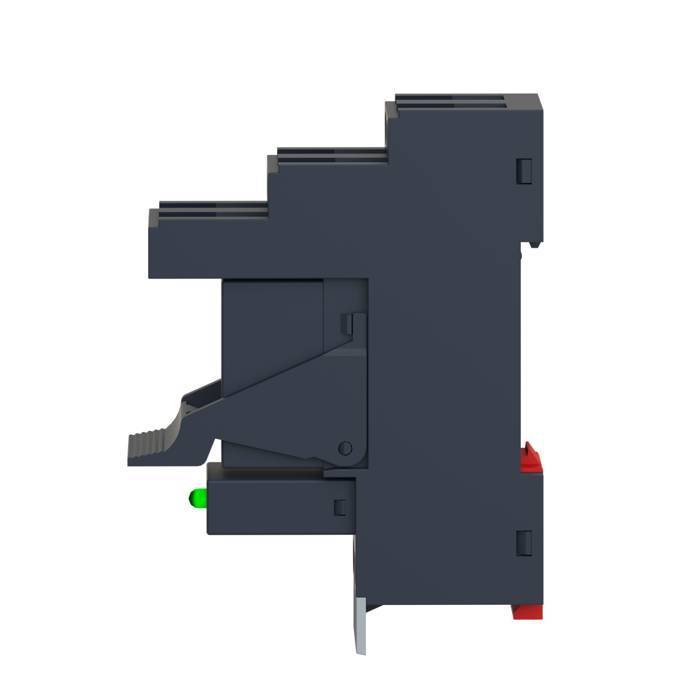

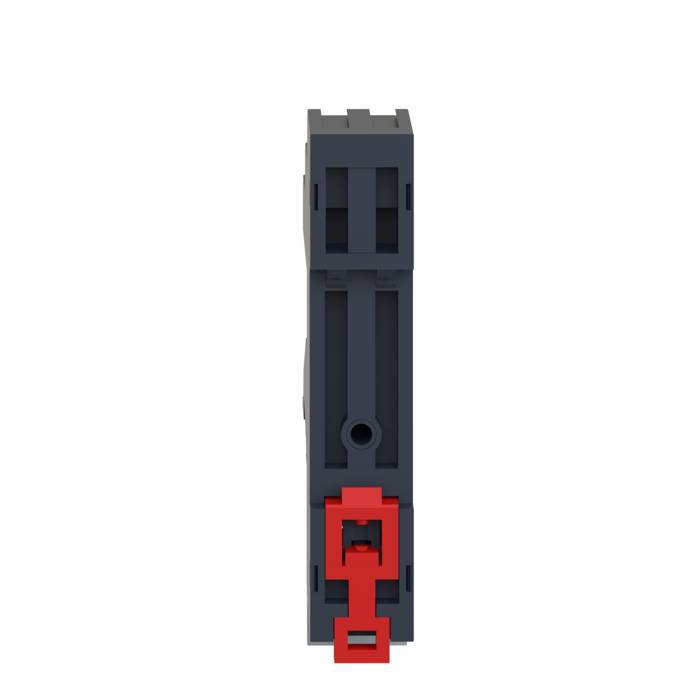

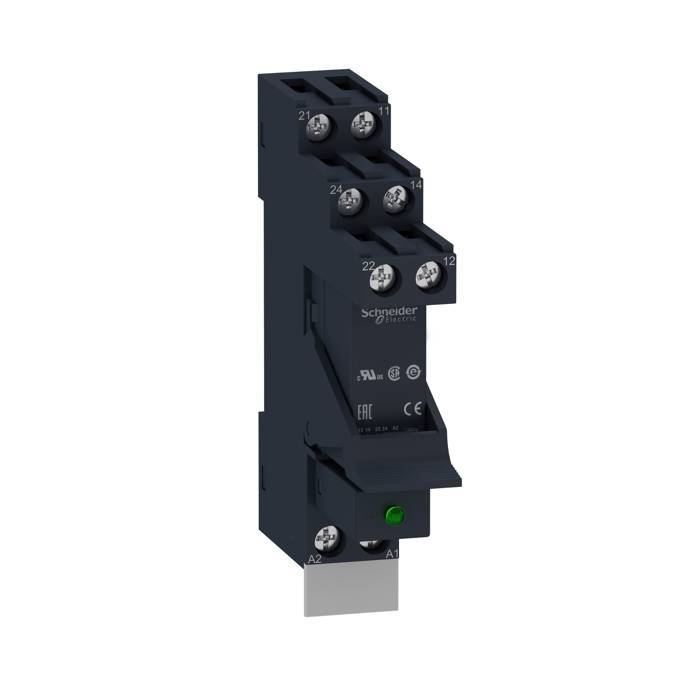

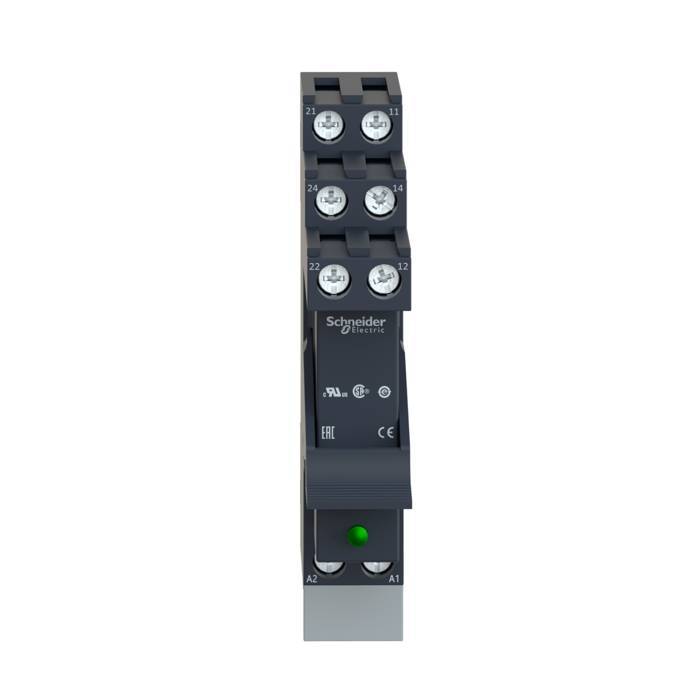

	SCHRSB2A080B7PV relais + embase 2OF 8A 24VAC 3606489562762		23,0992 € / U HT 27,7190 € / U TTC	U	Ajouter
