Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

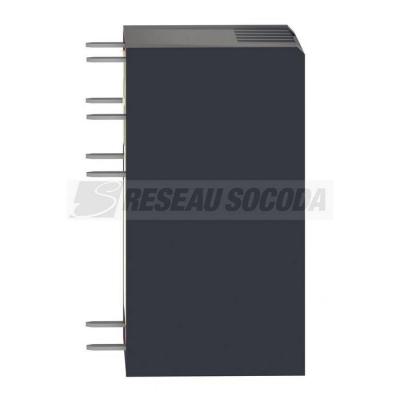

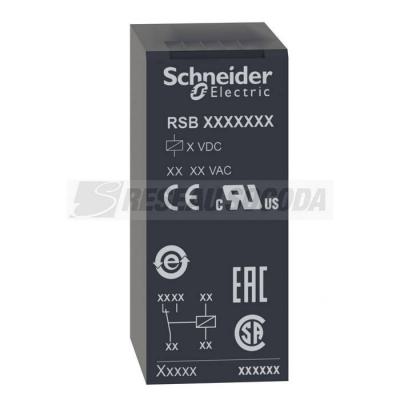

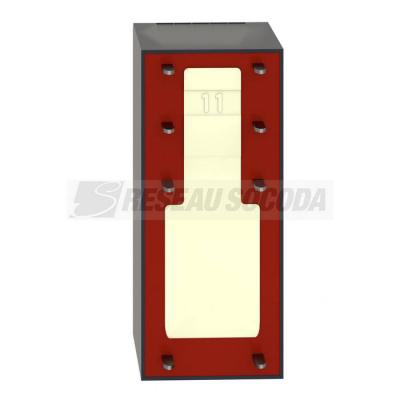

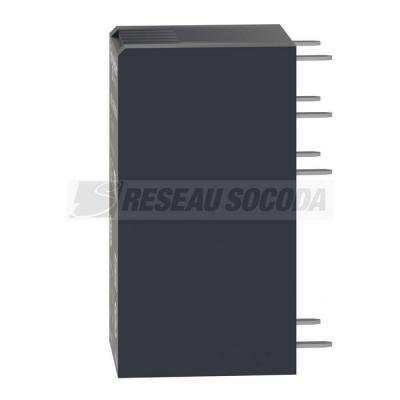

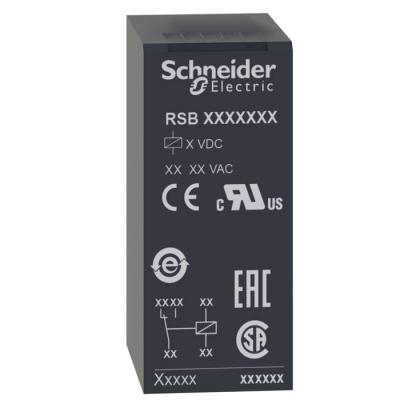

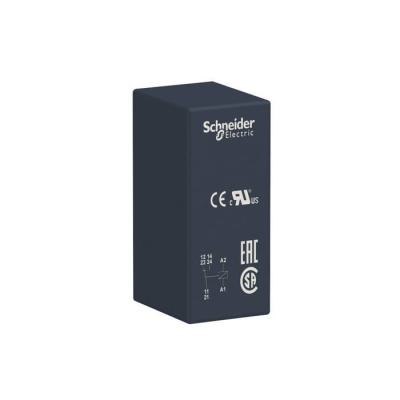

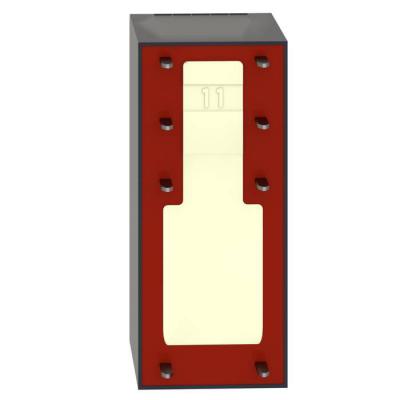

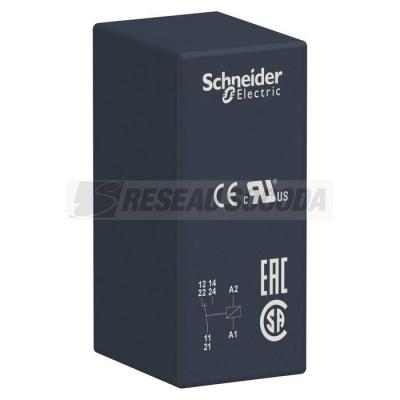

Harmony Relay RSB - relais PCB embrochable - 1OF - 16A - 110VAC

relais RSB 1OF 16A 110VAC

Code article : SCHRSB1A160F7

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	20,1840 € / U


	Prix unitaire net HT
	10,7299 € / U
	soit :
	12,8759 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110257465
Réf. fabricant : RSB1A160F7

Informations complémentaires :
Zelio Relay RSB - relais électromécanique type PCB -
embrochable - 1OF - 16A - 110VAC

Ip :	IP40 se conformer à EN/IEC 60529

Poids :	0,014 kg

Type :	Relais enfichable

Tenue aux chocs mécaniques :	10 gn (durée = 11 ms) pour non fonctionnant se conformer à EN/IEC 60068-2-275 gn (durée =

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Tenue diélectrique :	1000 V CA entre contacts2500 V CA entre poles5000 V CA entre bobine et contact

(ie) courant assigné d'emploi :	16 A (AC-1/DC-1) "F" se conformer à CEI8 A (AC-1/DC-1) "O" se conformer à CEI

Durée de vie électrique :	100000 cycle, 16 A à 250 V, AC-1 "F"100000 cycle, 8 A à 250 V, AC-1 "O"

Vitesse de commande :	<= 600 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux vibrations :	+/- 1 mm (f= 10 55 Hz) se conformer à EN/IEC 60068-2-6

Temps de fonctionnement :	20 ms fonctionnant20 ms remise à zéro

Average coil resistance :	8360 Ohm réseau: CA à 20 °C +/- 10 %

(uimp) tension assignée de tenue aux chocs :	3,6 kV se conformer à CEI 61000-4-5

Normes :	UL 508EN/IEC 61810-1CSA C22.2 No 14

(ui) tension assignée d'isolement :	400 V se conformer à EN/CEI 60947

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Relais électromécanique Harmony

Régulation rohs chine :	Déclaration RoHS pour la Chine

Resistive rated load :	16 A à 250 V CA16 A à 28 V CC

Tension de coupure maximale :	300 V CC se conformer à CEI

Matière des contacts :	Alliage d'argent (Ag/Ni)

(ue) tension assignée d'emploi :	96 à 180 V CA 50/60 Hz

Type de commande :	Sans bouton-poussoir

Capacité de commutation minimum :	120 mW à 10 mA, 12 V

Nom de gamme :	Relais d'interface

(uc) tension circuit de commande :	120 V CA 50/60 Hz

(ithe) courant thermique d'emploi sous enveloppe :	16 A à -40 40 °C

Position de montage :	Toutes positions

Forme des broches :	Plat (type PCB)

Présentation du produit :	Produit complet

Pouvoir de commutation maximum :	4 000 VA/448 W

Endurance mécanique :	10000000 cycle

Température de fonctionnement :	-40 70 °C (CA)

Type de contact de commutation :	contact simple

Seuil de tension de retombée :	>= 0,15 Uc CA

Données de fiabilité de la sécurité :	B10d = 100000

Entrainement, polarité :	non polarisé

Average coil consumption :	0,75 VA CA

Comportement de commutation de l'entrainement :	monostable

Température ambiante de stockage :	-40 85 °C

Fonctionnement des contacts :	Standard

Niveaux de test :	Niveau A

Certifications du produit :	EACCSAUL

Poids de l'emballage 3 :	5,265 kg

Longueur de l'emballage 1 :	31,1 cm

Longueur de l'emballage 2 :	31,1 cm

Garantie :	18 mois

Hauteur de l'emballage 1 :	1,7 cm

Largeur de l'emballage 1 :	2,5 cm

Hauteur de l'emballage 2 :	1,7 cm

Largeur de l'emballage 2 :	2,5 cm

Description des contacts :	1 F/O

Courant commuté minimum :	10 mA

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	15 cm

Longueur de l'emballage 3 :	40 cm

Finition du raccordement électrique :	fiche

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	120,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	120,0

Minimum switching voltage :	12 V

Catégorie de protection :	RT I

Courant nominal (a) :	16,0

Largeur (mm) :	12,5

Hauteur (mm) :	29,0

Profondeur (mm) :	19,6

Indice de protection (ip) :	IP40

Nom de l'appareil :	RSB

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S01

Nb produits dans l'emballage 3 :	350

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Avec pinces amovibles :	Oui

Avec contacts à guidage forcé :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	1,0

Qc carton :	350

Vente par quantité indivisible :	10

Nb produits dans l'emballage 2 :	10

Type de tension d'actionnement :	AC

Qc boite :	10

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RSB1A160F7 1A160F7 RSB1A160F7 Zelio Relay RSB relais embrochable 1OF 16A 110VAC harmony pcb vac 3389110257465 schrsb1a160f7
