Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

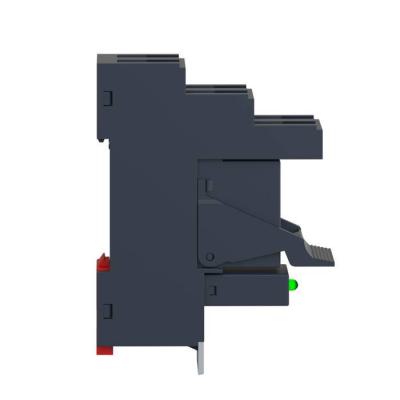

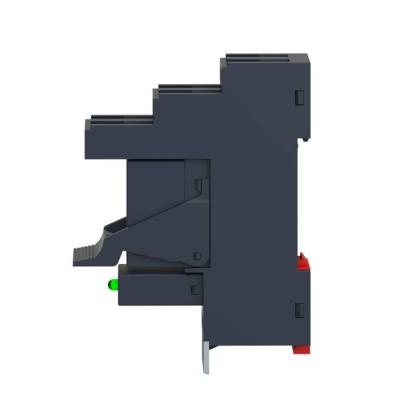

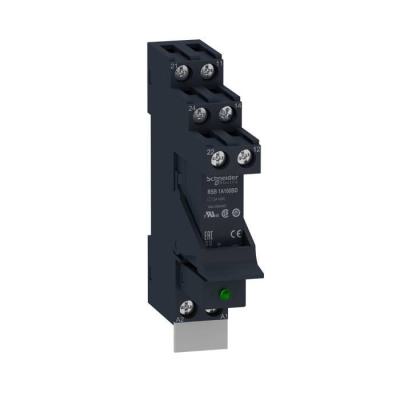

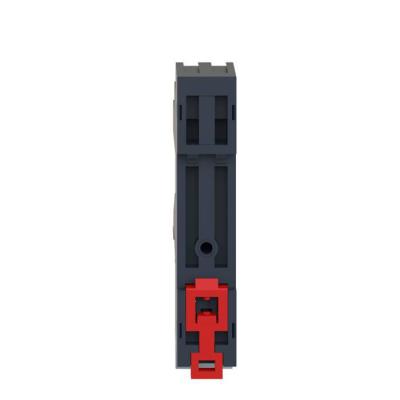

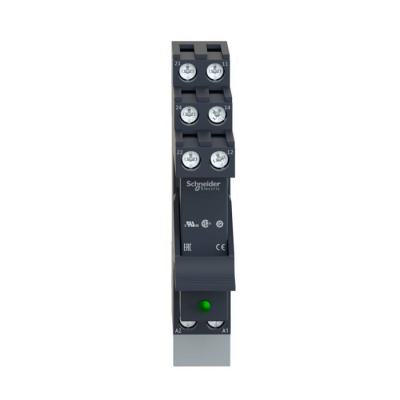

Harmony Relay RSB - relais PCB embrochable monté sur embase - 1OF 16A - 24VDC

relais + embase 1OF 16A 24DC

Code article : SCHRSB1A160BDPV

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	31,5960 € / U


	Prix unitaire net HT
	16,7966 € / U
	soit :
	20,1559 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489562724
Réf. fabricant : RSB1A160BDPV

Informations complémentaires :
Zelio Relay RSB - relais électromécanique type PCB -
embrochable monté sur embase - 1OF - 16A - 24VDC -
raccordement vis étrier

Ip :	IP20 se conformer à EN/IEC 60529

Poids :	12,762 kg

Type :	Relais embrochable pré-assemblé avec prise

Mode de raccordement :	Connecteur, 1 x 0,25 à 1 x 2,5 mm² (AWG 22 à AWG 14) souple avec emboutConnecteur, 2 x 0,2

Tenue aux chocs mécaniques :	10 gn (durée = 11 ms) pour non fonctionnant se conformer à EN/IEC 60068-2-275 gn (durée =

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ie) courant assigné d'emploi :	16 A (AC-1/DC-1) "F" se conformer à CEI8 A (AC-1/DC-1) "O" se conformer à CEI

Durée de vie électrique :	70000 cycles, 16 A à 250 V, AC-1 "F"70000 cycles, 8 A à 250 V, AC-1 "O"

Vitesse de commande :	<= 600 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue diélectrique :	1000 V CA entre contacts5000 V CA entre bobine et contact

Tenue aux vibrations :	+/- 1 mm (f= 10 55 Hz) se conformer à EN/IEC 60068-2-6

Normes :	EN/IEC 61810-1CSA C22.2 No 14UL 508CEI 61984

Temps de fonctionnement :	20 ms fonctionnant20 ms remise à zéro

Average coil resistance :	1440 Ohm réseau: CC à 20 °C +/- 10 %

(uimp) tension assignée de tenue aux chocs :	3,6 kV se conformer à CEI 61000-4-5

(ui) tension assignée d'isolement :	400 V se conformer à EN/CEI 60947

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Relais électromécanique Harmony

Régulation rohs chine :	Déclaration RoHS pour la Chine

Resistive rated load :	16 A à 250 V CA16 A à 28 V CC

Tension de coupure maximale :	300 V CC se conformer à CEI

Matière des contacts :	Alliage d'argent (Ag/Ni)

Capacité de commutation minimum :	120 mW à 10 mA, 12 V

Nom de gamme :	Relais d'interface

Pouvoir de commutation maximum :	4000 VA CA448 W CC

(ithe) courant thermique d'emploi sous enveloppe :	16 A à -40 40 °C

(ue) tension assignée d'emploi :	19,2 à 26,4 V CC

Position de montage :	Toutes positions

Valeur du couple :	0,8 N.m0,79 N.m

Présentation du produit :	Produit complet

Endurance mécanique :	30000000 cycle

Température de fonctionnement :	-40 85 °C (CC)

Données de fiabilité de la sécurité :	B10d = 100000

Seuil de tension de retombée :	>= 0,1 Uc CC

Entrainement, polarité :	non polarisé

Certifications du produit :	CEULCSAEAC

Comportement de commutation de l'entrainement :	monostable

Average coil consumption :	0,45 W CC

Température ambiante de stockage :	-40 85 °C

Fonctionnement des contacts :	Standard

Niveaux de test :	Niveau A

Poids de l'emballage 3 :	1,988 kg

(uc) tension circuit de commande :	24 V CC

Hauteur de l'emballage 1 :	8,42 cm

Largeur de l'emballage 1 :	1,56 cm

Longueur de l'emballage 1 :	6,42 cm

Garantie :	18 mois

Description des contacts :	1 F/O

Etat led :	1 LED

Courant commuté minimum :	10 mA

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	19 cm

Longueur de l'emballage 3 :	27 cm

Finition du raccordement électrique :	fiche

Minimum switching voltage :	12 V

Catégorie de protection :	RT I

Largeur de l'emballage 3 :	9 cm

Courant nominal (a) :	16,0

Largeur (mm) :	16,0

Hauteur (mm) :	79,0

Profondeur (mm) :	61,0

Tension d'alimentation de courant nominal us cc (v) :	24,0

Indice de protection (ip) :	IP20

Nom de l'appareil :	RSB

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Nb produits dans l'emballage 2 :	180

Type d'emballage 3 :	BB1

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Avec pinces amovibles :	Oui

Appareil complet avec socle :	Oui

Avec affichage led :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	1,0

Qc carton :	180

Vente par quantité indivisible :	30

Nb produits dans l'emballage 3 :	30

Type de tension d'actionnement :	DC

Qc boite :	30

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : harmony relay rsb relais pcb embrochable monté embase vdc rsb1a160bdpv 3606489562724 schrsb1a160bdpv
