Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

Harmony Relay RSB - relais PCB embrochable monté sur embase - 2OF 8A - 24VAC

relais + embase 2OF 8A 24VAC

Code article : SCHRSB2A080B7PV

Disponibilité :
	33 U en stock


	Prix tarif catalogue fabricant TTC
	43,4520 € / U


	Prix unitaire net HT
	23,0992 € / U
	soit :
	27,7190 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489562762
Réf. fabricant : RSB2A080B7PV

Informations complémentaires :
Zelio Relay RSB - relais électromécanique type PCB -
embrochable monté sur embase - 2OF - 8A - 24VAC -
raccordement vis étrier

Ip :	IP20 se conformer à EN/IEC 60529

Poids :	12,754 kg

Type :	Relais embrochable pré-assemblé avec prise

Mode de raccordement :	Connecteur, 1 x 0,25 à 1 x 2,5 mm² (AWG 22 à AWG 14) souple avec emboutConnecteur, 2 x 0,2

Tenue aux chocs mécaniques :	10 gn (durée = 11 ms) pour non fonctionnant se conformer à EN/IEC 60068-2-275 gn (durée =

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Tenue diélectrique :	1000 V CA entre contacts2500 V CA entre pôles5000 V CA entre bobine et contact

(ie) courant assigné d'emploi :	4 A (AC-1/DC-1) "O" se conformer à CEI8 A (AC-1/DC-1) "F" se conformer à CEI

Durée de vie électrique :	100000 cycle, 12 A à 250 V, AC-1 "F"100000 cycle, 6 A à 250 V, DC-1 "O"

Vitesse de commande :	<= 600 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux vibrations :	+/- 1 mm (f= 1055 Hz) se conformer à EN/IEC 60068-2-6

Normes :	EN/IEC 61810-1CSA C22.2 No 14UL 508CEI 61984

Temps de fonctionnement :	20 ms fonctionnant20 ms remise à zéro

Average coil resistance :	350 Ohm réseau: CA à 20 °C +/- 15 %

(uimp) tension assignée de tenue aux chocs :	3,6 kV se conformer à CEI 61000-4-5

(ui) tension assignée d'isolement :	400 V se conformer à EN/CEI 60947

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Relais électromécanique Harmony

Régulation rohs chine :	Déclaration RoHS pour la Chine

Tension de coupure maximale :	300 V CC se conformer à CEI

Resistive rated load :	8 A à 250 V CA8 A à 28 V CC

(ue) tension assignée d'emploi :	19,2 à 26,4 V CA 50/60 Hz

Matière des contacts :	Alliage d'argent (Ag/Ni)

Capacité de commutation minimum :	120 mW à 10 mA, 12 V

Nom de gamme :	Relais d'interface

Pouvoir de commutation maximum :	224 W CC2000 VA CA

(uc) tension circuit de commande :	24 V CA 50/60 Hz

Position de montage :	Toutes positions

(ithe) courant thermique d'emploi sous enveloppe :	8 A à -4040 °C

Valeur du couple :	0,8 N.m0,79 N.m

Présentation du produit :	Produit complet

Température de fonctionnement :	-4070 °C (CA)

Endurance mécanique :	5000000 cycle

Seuil de tension de retombée :	>= 0,15 Uc CA

Données de fiabilité de la sécurité :	B10d = 100000

Average coil consumption :	0,75 VA CA

Certifications du produit :	CEULCSAEAC

Température ambiante de stockage :	-4085 °C

Fonctionnement des contacts :	Standard

Niveaux de test :	Niveau A

Poids de l'emballage 3 :	1,985 kg

Description des contacts :	2 "O/F"

Hauteur de l'emballage 1 :	8,42 cm

Largeur de l'emballage 1 :	1,56 cm

Longueur de l'emballage 1 :	6,42 cm

Garantie :	18 mois

Etat led :	1 LED

Courant commuté minimum :	10 mA

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	18 cm

Longueur de l'emballage 3 :	27 cm

Minimum switching voltage :	12 V

Catégorie de protection :	RT I

Largeur de l'emballage 3 :	9 cm

Nom de l'appareil :	RSB

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Nb produits dans l'emballage 2 :	180

Type d'emballage 3 :	BB1

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	180

Vente par quantité indivisible :	30

Nb produits dans l'emballage 3 :	30

Qc boite :	30

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : harmony relay rsb relais pcb embrochable monté embase vac rsb2a080b7pv 3606489562762 schrsb2a080b7pv

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

23,0992 € / U HT
27,7190 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous

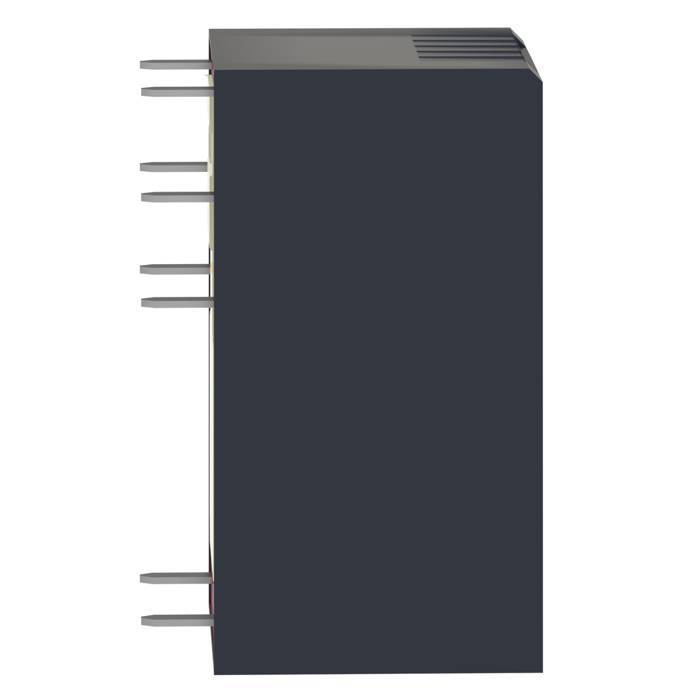

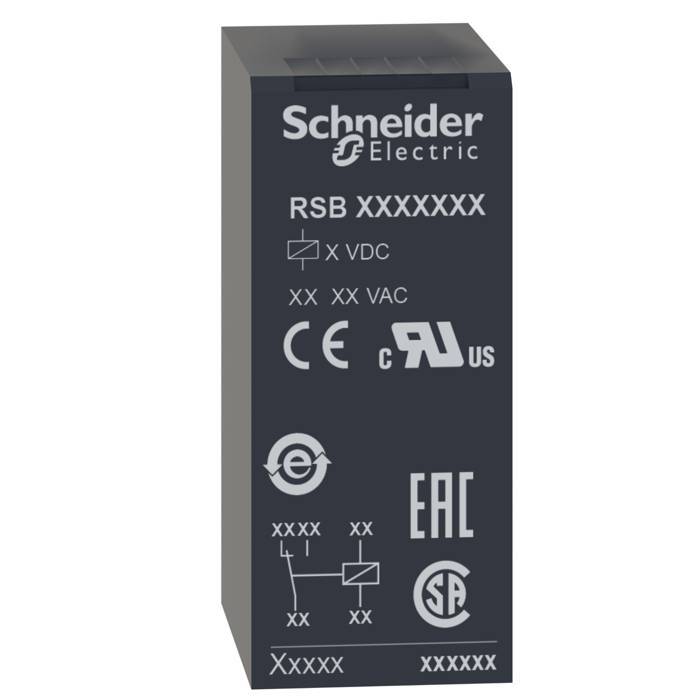

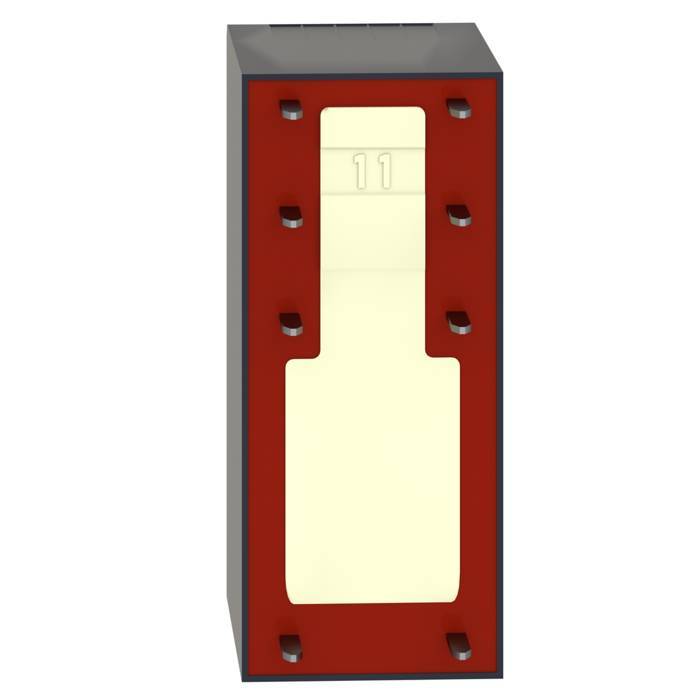

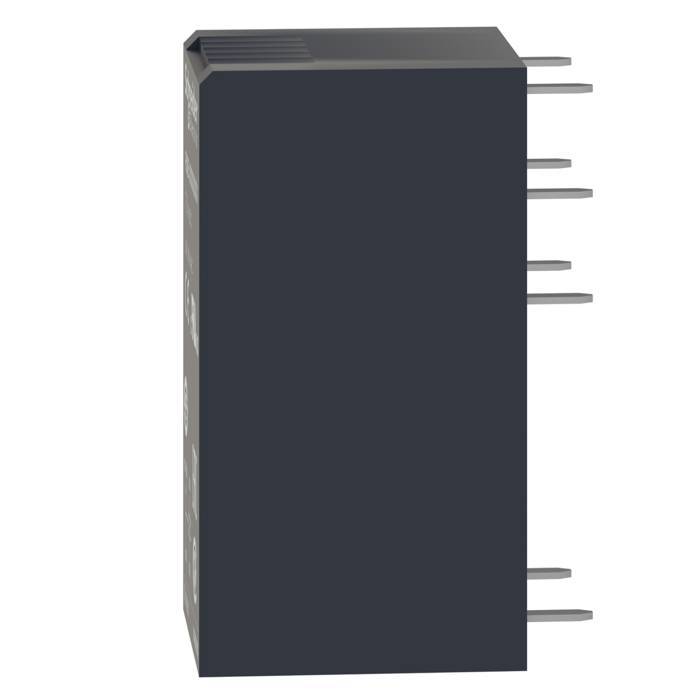

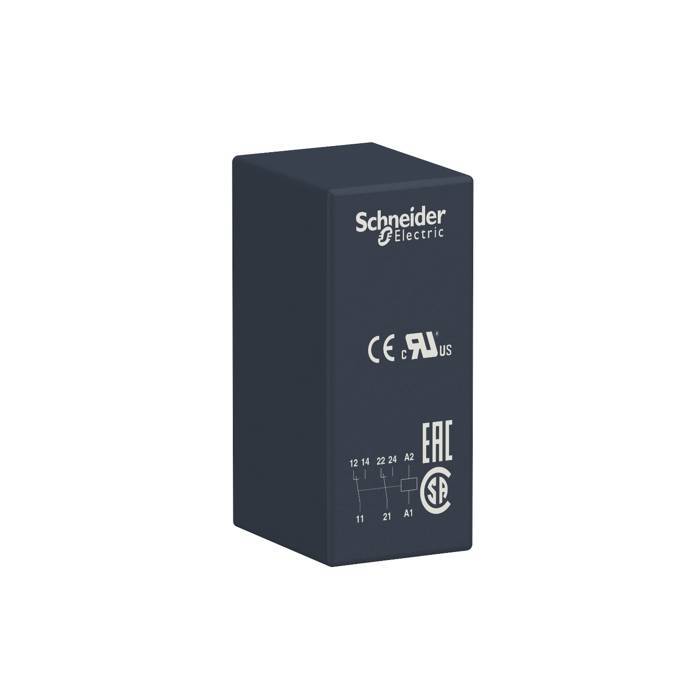

	SCHRSB2A080B7 relais RSB 2OF 8A 24VAC 3389110255836		7,4701 € / U HT 8,9641 € / U TTC	U	Ajouter

	SCHRSB2A080BDPV relais + embase 2OF 8A 24VDC 3606489562755		16,0821 € / U HT 19,2985 € / U TTC	U	Ajouter

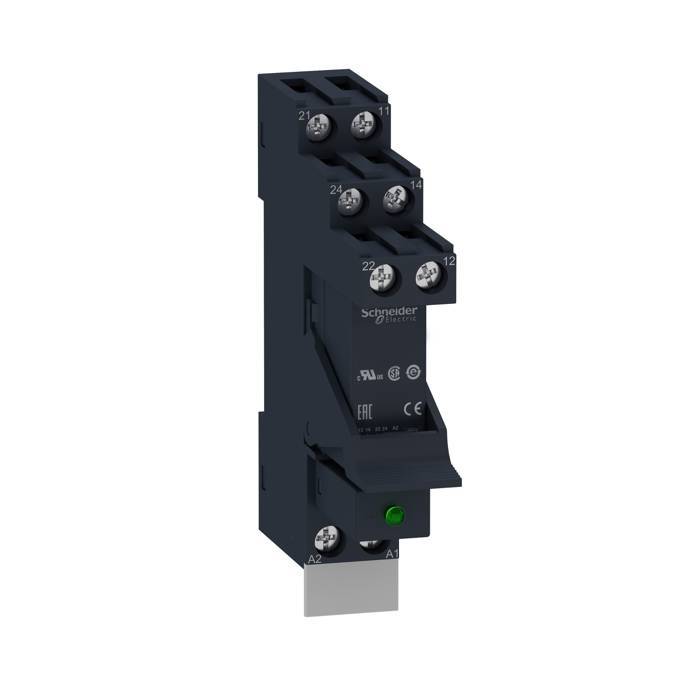

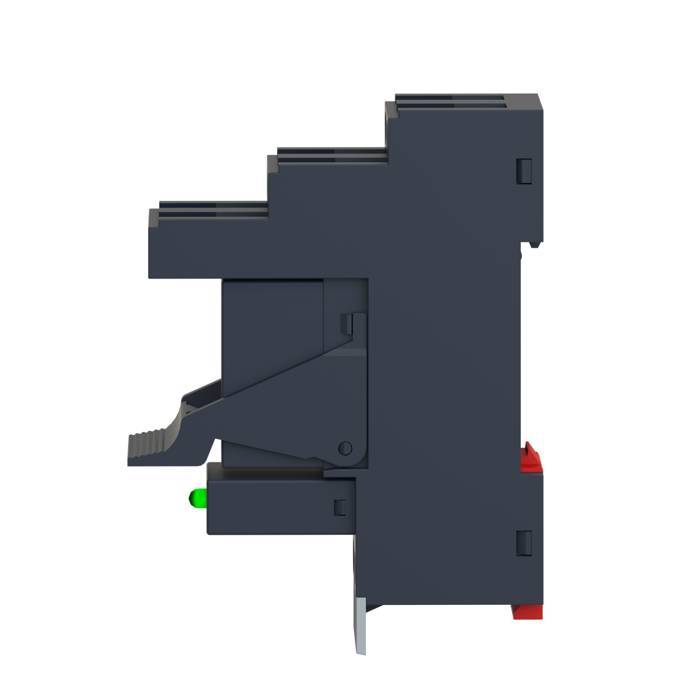

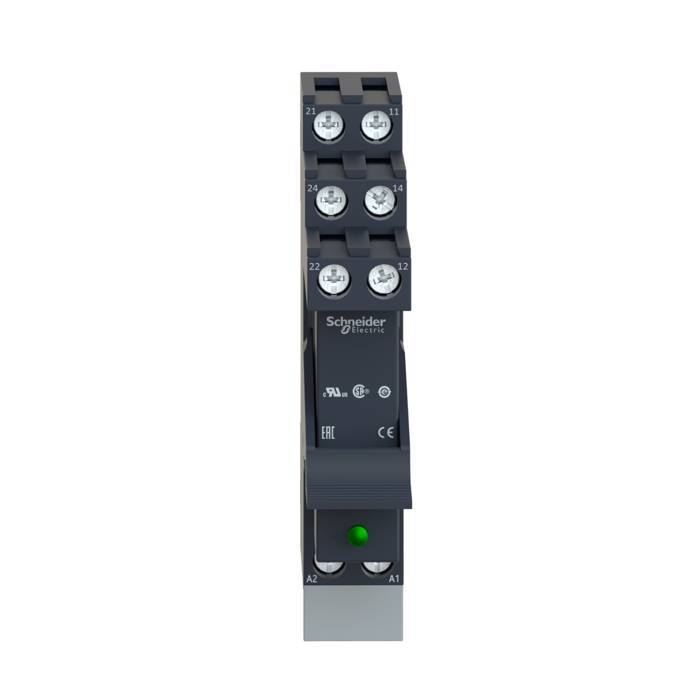

	SCHRSB2A080F7PV relais + embase 2OF 8A 110VAC 3606489562779		23,1758 € / U HT 27,8110 € / U TTC

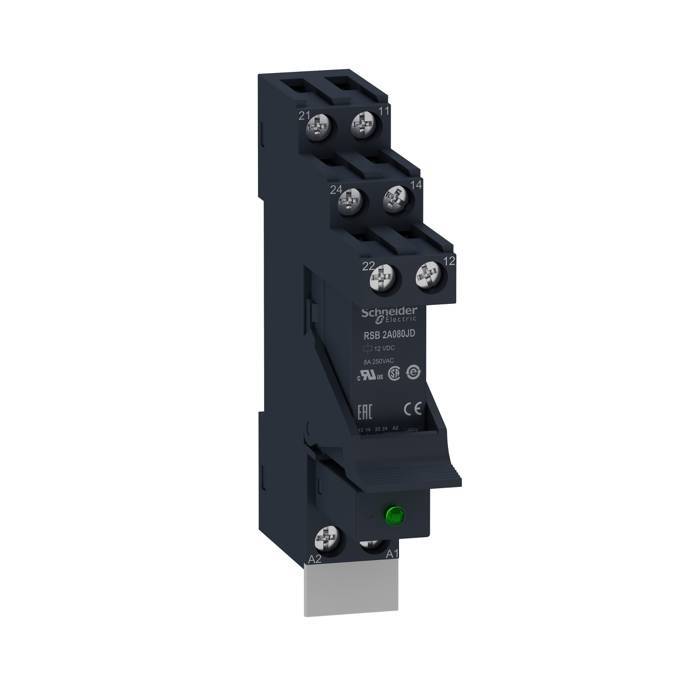

	SCHRSB2A080JDPV relais + embase 2OF 8A 12VDC 3606489562748		17,6896 € / U HT 21,2275 € / U TTC	U	Ajouter

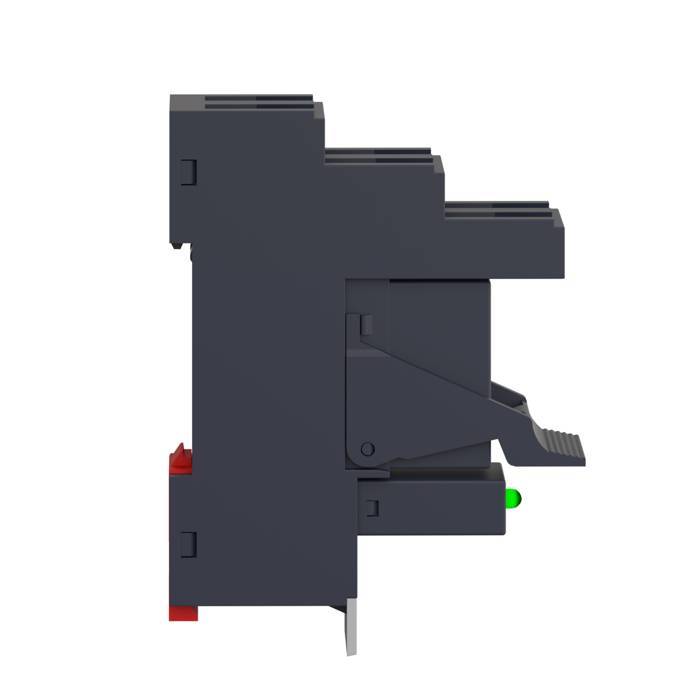

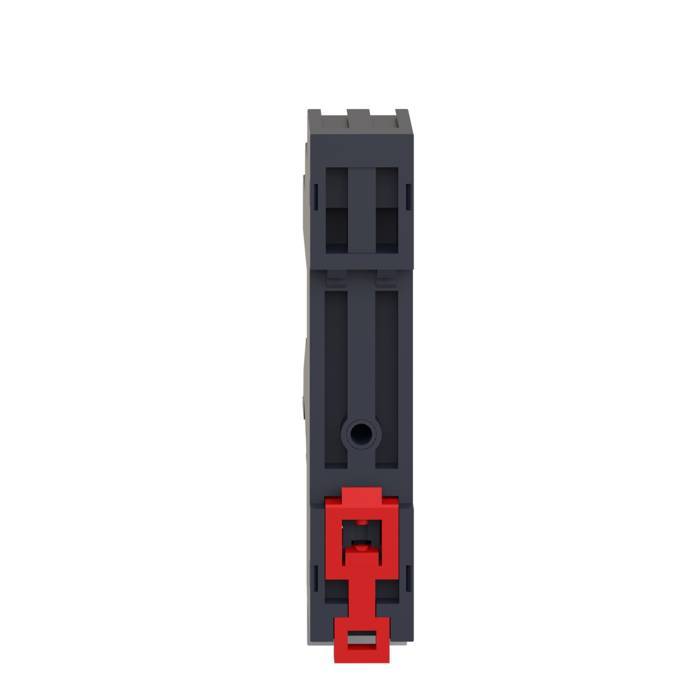

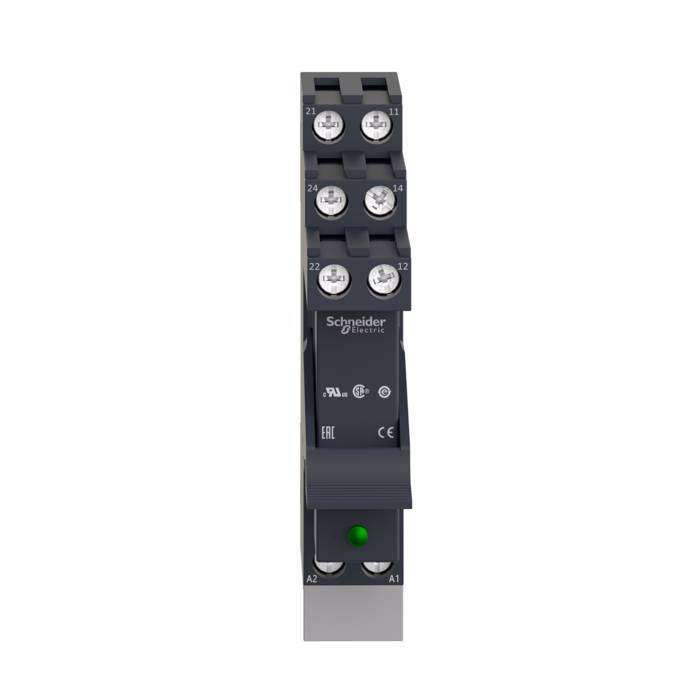

	SCHRSB2A080P7PV relais + embase 2OF 8A 230VAC 3606489562793		23,1758 € / U HT 27,8110 € / U TTC	U	Ajouter
