Contrôle, Commande, Relayage » Schneider Electric » Relais De Mesure Et Controle

Information(s) non contractuelle(s)

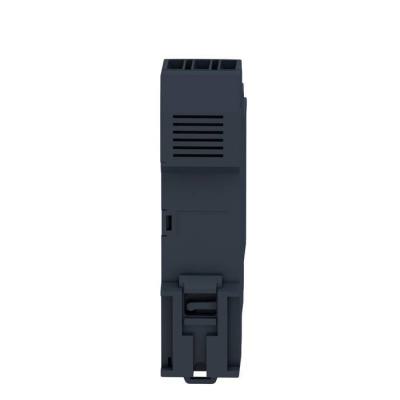

Harmony RM22 - relais sur/sous-tension - 15 à 500V - 2OF - 24 à 240Vca/cc

OVERVOLTAGE CONTROL RELAY

Code article : SCHRM22UA33MR

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	464,8440 € / U


	Prix unitaire net HT
	247,1122 € / U
	soit :
	296,5346 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480792250
Réf. fabricant : RM22UA33MR

Informations complémentaires :
Harmony control RM22 - relais contrôle de tension -
sur/sous-tension - 15 à 500V - 2OF - 24 à 240Vca/cc -
RM22UA - largeur : 22,5mm - IP20 (bornes), IP40 (envel.),
IP50 (face av.) - 2000 VA - temporisation : réglable 0,1à30
s, +/-10 %

Ip :	IP20 se conformer à CEI 60529 (bornes)IP40 se conformer à CEI 60529 (enveloppe)IP50 se con

Poids :	0,11 kg

Type :	Voltage control relay

Compatibilité électromagnétique :	Immunity for residential, commercial and light-industrial environments se conformer à EN/C

Mode de raccordement :	Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans emboutBornes à vis, 2 x

Tenue aux vibrations :	0,075 mm (f= 1058,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-61 gn (f= 1058,1

Tenue aux chocs mécaniques :	15 gn (durée = 11 ms) pour pas en fonctionnement se conformer à CEI 60068-2-275 gn (durée

Catégorie d'emploi :	AC-15 se conformer à IEC 60947-5-1DC-13 se conformer à IEC 60947-5-1AC-1 se conformer à IE

Hystérésis :	3 % fixe de pleine échelle pour mode fenêtre550 % réglable de réglage du seuil pour détect

Erreur de mesure :	< 1 % sur la gamme entière avec variation de tension0,05 %/°C avec variation de températur

Type de temporisation :	Réglable 0,130 s, +/-10 % de la valeur pleine échelle lors du dépassement du seuil Tt

Paramètres surveillés par le relais :	Sous-tension et surtension en mode fenêtreDétection de surtension ou de sous-tension

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Précision de répétition :	+/- 0,5% pour circuit de mesure et d'entrée+/- 2 % pour temporisation

Résistance entre bornes :	150 kOhm à bornes E2-M300 kOhm à bornes E1-M500 kOhm à bornes E3-M

Cycle de mesure maximal :	100 ms cycle de mesure en tant que valeur eff réelle

Résistance d'isolement :	> 100 MOhm à 500 V CC se conformer à IEC 60255-27

Tension d'essai diélectrique :	2,5 kV CA 50 Hz, 1 mn se conformer à IEC 60255-27

Etat led :	Relais allumé LED (jaune)Puissance ON LED (vert)

Humidité relative :	9397 % à 2555 °C se conformer à CEI 60068-2-30

Support de montage :	Rail DIN 35 mm se conformer à EN/CEI 60715

Température de fonctionnement :	-2050 °C à 60 Hz-2060 °C à 50 Hz CA/CC

Couple de serrage :	0,61 N.m se conformer à CEI 60947-1

Plage de mesure :	15...500 V tension CA/CC 50/60 Hz

Données de fiabilité de la sécurité :	MTTFd = 308,2 annéesB10d = 290000

Profil environnemental :	Profil environnemental du Produit

Type de relais :	Relais de contrôle de la tension

Catégorie de surtension :	III se conformer à CEI 60664-1

Régulation rohs chine :	Déclaration RoHS pour la Chine

Isolement :	Entre alimentation et mesure

Degré de pollution :	3 se conformer à CEI 60664-1

Matière du boîtier :	Plastique auto-extinguible

Profil de circularité :	Informations de fin de vie

Temps de reset :	1500 ms à tension maximum

(us) tension d'alimentation :	24240 V CA/CC 50/60 Hz

Gamme de produits :	Harmony Control Relays

Statut environnemental de l'offre :	Produit Green Premium

Supply voltage frequency :	40...70 Hz +/- 10 %

Certifications du produit :	RCMULEACCSACEGLCCC

Régulation reach :	Déclaration REACh

Limites de la tension d'alimentation :	20,4264 V CA/CC

Position de montage :	Toutes positions

Courant commuté minimum :	10 mA à 5 V CC

Endurance mécanique :	10000000 cycle

Normes :	EN/CEI 60255-1

Endurance électrique :	100000 cycle

Matière des contacts :	Sans cadmium

Finition du raccordement électrique :	borne à vis

Plage de mesure de la tension 1 (v) :	15,0 500,0

Valeur de fonctionnement de la tension (v) :	20,4 264,0

Nombre de phases réseau :	Monophasé

Puissance consommée en va :	3,5 VA CA

Temps de réponse :	<= 500 ms

Température ambiante de stockage :	-4070 °C

Tension de coupure maximale :	250 V CA

Puissance consommée maximale en w :	1,5 W CC

Poids de l'emballage 3 :	5,295 kg

Capacité de commutation en va :	2000 VA

Description des contacts :	2 "O/F"

Largeur :	22,5 mm

Garantie :	18 mois

Nom du relais :	RM22UA

Courant commuté maximum :	8 A CA

Contacts de sortie :	2 "OF"

Temporisation à la mise sous tension :	600 ms

Hauteur de l'emballage 1 :	2,6 cm

Largeur de l'emballage 1 :	8,2 cm

Longueur de l'emballage 1 :	9,5 cm

Hauteur de l'emballage 2 :	2,6 cm

Largeur de l'emballage 2 :	8,2 cm

Longueur de l'emballage 2 :	9,5 cm

Immunité aux micro coupures :	10 ms

Hauteur de l'emballage 3 :	15 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Type de tension de la plage de mesure :	AC/DC

Largeur (mm) :	22,5

Hauteur (mm) :	90,0

Profondeur (mm) :	73,0

Délai de retardement du déclenchement max. admissible (s) :	30,0

Courant de sortie nominal :	8 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	CAR

Type d'emballage 3 :	S02

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Sous-tension monophasée possible :	Oui

Surtension monophasée possible :	Oui

Fenêtre monophasée possible :	Oui

Contient une fonction tension continue-sous-tension :	Oui

Contient une fonction tension continue-surtension :	Oui

Contient une fonction tension continue-fenêtre :	Oui

Délai de temporisation du déclenchement max. admissible (s) :	0,6

Délai de retardement du déclenchement min. réglable (s) :	0,1

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Type de circuit d'alimentation :	CC

Nb produits dans l'emballage 3 :	40

Qc carton :	40

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	1

Qc unité :	1

Mots clés : RM22UA33MR Zelio Control RM22 relais sur/sous-tension 15 a 500V 2OF 24 240Vca/cc harmony tension vca 3606480792250 schrm22ua33mr
