Contrôle, Commande, Relayage » Schneider Electric » Relais Tempororisés

Information(s) non contractuelle(s)

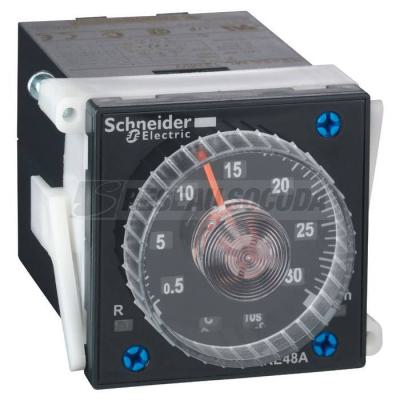

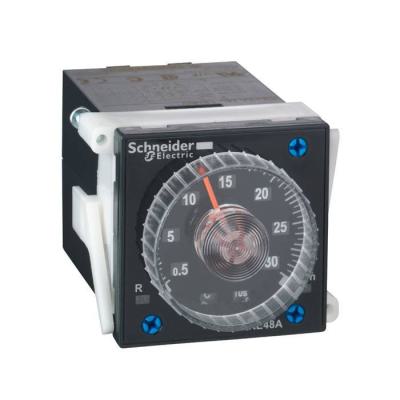

Harmony Time - relais temporisé 2 fonctions - 0,02s.. 300h - 24..240Vca - 2OF

TEMPO MULTI 24..240VAC DC

Code article : SCHRE48AML12MW

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	194,6520 € / U


	Prix unitaire net HT
	103,4775 € / U
	soit :
	124,1730 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110649598
Réf. fabricant : RE48AML12MW

Informations complémentaires :
Harmony Time - relais temporisé 2 fonctions - 0,02s.. 300h
- 24..240Vca - 2OF - largeur : 22,5mm - IP40 (boitier),
IP50 (face avant) - courant de sortie nominal : 5A

Ip :	IP40 se conformer à CEI 60529 (enveloppe)IP50 se conformer à CEI 60529 (face avant)

Poids :	0,14 kg

Type :	Relais multifonctions

Signalisation locale :	pourétat relais de sortie 1 LED (jaune) pourclignotant : relais alimenté, temporisation en

Immunité aux creux de tension :	30 % / 10 ms se conformer à EN/CEI 61000-4-1160 % / 100 ms se conformer à EN/CEI 61000-4-1

Tenue aux transitoires rapides :	2 kV se conformer à EN/CEI 61000-4-4 niveau 4 (clip de connexion capacitive)4 kV se confor

Plage de temporisation :	0,530 s5300 s0,212 min0,530 H2120 s0,053 s0,212 s0,021,2 s2120 min5300 min0,530 min5300 H2

Tenue aux ondes de choc :	1 kV mode différentiel se conformer à CEI 61000-4-5 niveau 32 kV mode commun se conformer

Tenue aux décharges électrostatiques :	6 kV en contact se conformer à EN/CEI 61000-4-2 niveau 38 kV dans l'air se conformer à EN/

Dérive en tension :	+/- 0,2 %/V de la valeur de réglage maximal à de 48 à 240 V+/- 1 %/V de la valeur de régla

Protection contre les chocs électriques :	4 kV classe III se conformer à CEI 60664-14 kV classe III se conformer à CEI 61812-1

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

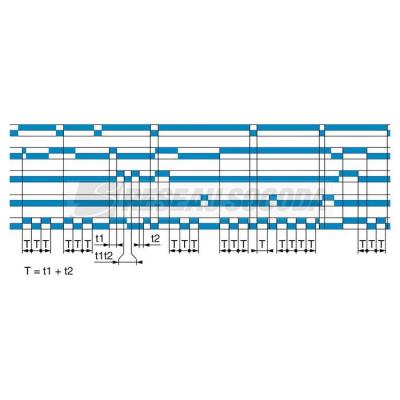

Type de temporisation :	Puissance d'enclenchementIntervalleDurée d'inhibitionClignotement asymétrique

Normes :	CEI 61812-1EN 50081-1/293/68/EEC89/336/EECEN 50082-1/2CEI 60669-2-373/23/EEC

Support de montage :	Monté sur la base : priseMonté sur panneau : système fourni avec le produit

Dérive d'humidité :	+/- 0,05 %/%RH de la valeur de réglage maximal se conformer à CEI 61812-1

Dérive en température :	+/- 0,02 %/°C de la valeur de réglage maximal se conformer à CEI 61812-1

Précision de répétition :	+/- 0,2 %/ de la valeur de réglage maximal se conformer à CEI 61812-1

Perturbation radiée/conduite :	Classe B 0,15 à 30 MHz se conformer à EN 55022 (EN 55011 group 1)

Tenue aux champs radioélectriques :	10 V (0,15 à 80 MHz) se conformer à EN/CEI 61000-4-6 niveau 3

Tenue aux champs électromagnétiques rayonnés :	10 V/m 26 MHz to 1 GHz se conformer à CEI 61000-4-3 niveau 3

Réglage exact du temps de retard :	+/- 5 % de l'échelle à 25 °C se conformer à CEI 61812-1

Tension de sortie :	240 V à 5 A AC-1230 V à 2 A DC-13240 V à 1,5 A AC-15

Humidité relative :	93 % sans condensation se conformer à CEI 60068-2-3

Type et composition des contacts :	2 "O/F" contacts chronométrés, AgNi (sans cadmium)

Tenue aux vibrations :	0,35 mm (f= 1055 Hz) se conformer à CEI 60068-2-6

Tenue diélectrique :	1 kV 1 mA/1 minute se conformer à CEI 61812-1

Profil environnemental :	Profil environnemental du Produit

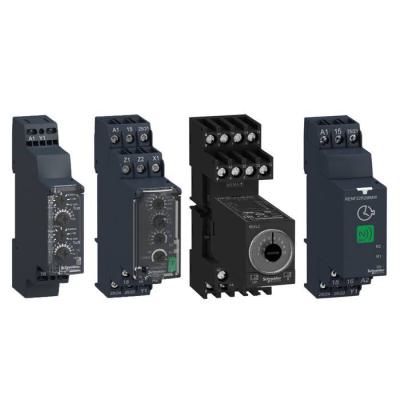

Gamme de produits :	Relais de temporisation Harmony

Plage d'utilisation en tension :	0,85 à 1,1 Us CA0,9 à 1,1 Us CC

Raccordement électrique :	Embase enfichable 11 broche(s)

Régulation rohs chine :	Déclaration RoHS pour la Chine

Puissance consommée en va :	1,1 VA à 24 V4,8 VA à 240 V

Profil de circularité :	Informations de fin de vie

Puissance consommée en w :	0,5 W à 24 V1,7 W à 240 V

(us) tension d'alimentation :	24240 V CA/CC 50/60 Hz

Temps de reset :	25 ms sur désexcitation

Statut environnemental de l'offre :	Produit Green Premium

Type de commande :	Sélecteur face avant

Régulation reach :	Déclaration REACh

Matière du boîtier :	Auto-extinguible

Certifications du produit :	ULcULusCSAC-Tick

Endurance mécanique :	30000000 cycle

Durée de vie électrique :	100000 cycle

Tension de coupure maximale :	250 V CA/CC

Taille plateau avant produit :	48 x 48 mm

Température ambiante de stockage :	-4070 °C

Température de l'air ambiant en fonctionnement :	-2050 °C

Pouvoir de coupure :	1250 VA

Longueur de l'emballage 1 :	10,5 cm

Garantie :	18 mois

Type de sortie logique :	Relais

Courant commuté minimum :	100 mA

Hauteur de l'emballage 1 :	5,7 cm

Largeur de l'emballage 1 :	6,2 cm

Nom de composant :	RE48A

Durée minimale de l'impulsion :	20 ms

Durée crête :	55 ms

Facteur de marche :	100 %

Immunité aux micro-coupures :	10 ms

Courant nominal (in) :	5 A

Courant commuté maximum :	5 A

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Marquage :	CE

Qc carton :	30

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RE48AML12MW 8AML12MW RE48AML12MW Zelio Time relais temporise 2 fonctions 0,02s.. 300h 24..240Vca 2OF harmony temporisé vca 3389110649598 schre48aml12mw
