Contrôle, Commande, Relayage » Schneider Electric » Relais Tempororisés

Information(s) non contractuelle(s)

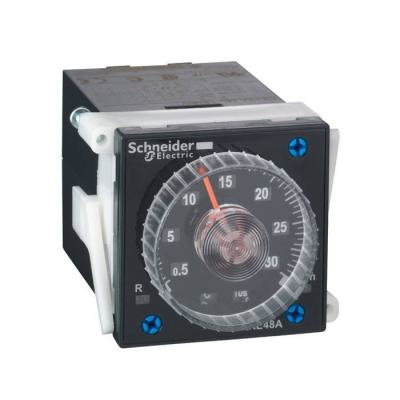

Harmony Time - relais temporisé 2 fonctions - 0,02s.. 300h - 24..240Vca - 2OF

TEMPO MULTI 24..240VAC DC

Code article : SCHRE48AMH13MW

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	202,8240 € / U


	Prix unitaire net HT
	107,8218 € / U
	soit :
	129,3862 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110649734
Réf. fabricant : RE48AMH13MW

Informations complémentaires :
Harmony Time - relais temporisé 2 fonctions - 0,02s.. 300h
- 24..240Vca - 2OF - IP40, IP50 - courant de sortie nominal
: 5A - type de temporisation : retard à la mise sous
tension, mise sous tension par impulsion

Ip :	IP40 se conformer à CEI 60529 (enveloppe)IP50 se conformer à CEI 60529 (face avant)

Poids :	4,175 kg

Type :	Relais multifonctions

Signalisation locale :	pourétat relais de sortie 1 LED (jaune) pourclignotant : relais alimenté, temporisation en

Immunité aux creux de tension :	30 % / 10 ms se conformer à EN/CEI 61000-4-1160 % / 100 ms se conformer à EN/CEI 61000-4-1

Tenue aux transitoires rapides :	2 kV se conformer à EN/CEI 61000-4-4 niveau 4 (clip de connexion capacitive)4 kV se confor

Plage de temporisation :	2120 H5300 min0,212 min2120 s0,212 H0,021,2 s0,530 H0,212 s5300 H0,530 s0,053 s5300 s2120

Tenue aux ondes de choc :	1 kV mode différentiel se conformer à CEI 61000-4-5 niveau 32 kV mode commun se conformer

Tenue aux décharges électrostatiques :	6 kV en contact se conformer à EN/CEI 61000-4-2 niveau 38 kV dans l'air se conformer à EN/

Dérive en tension :	+/- 0,2 %/V de la valeur de réglage maximal à de 48 à 240 V+/- 1 %/V de la valeur de régla

Protection contre les chocs électriques :	4 kV classe III se conformer à CEI 60664-14 kV classe III se conformer à CEI 61812-1

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Normes :	EN 50082-1/2EN 50081-1/293/68/EEC73/23/EEC89/336/EECCEI 60669-2-3CEI 61812-1

Support de montage :	Monté sur la base : priseMonté sur panneau : système fourni avec le produit

Dérive d'humidité :	+/- 0,05 %/%RH de la valeur de réglage maximal se conformer à CEI 61812-1

Dérive en température :	+/- 0,02 %/°C de la valeur de réglage maximal se conformer à CEI 61812-1

Précision de répétition :	+/- 0,2 %/ de la valeur de réglage maximal se conformer à CEI 61812-1

Type et composition des contacts :	1 F/O + 1 F/O contact temporisé ou instantané, AgNi (sans cadmium)

Perturbation radiée/conduite :	Classe B 0,15 à 30 MHz se conformer à EN 55022 (EN 55011 group 1)

Tenue aux champs radioélectriques :	10 V (0,15 à 80 MHz) se conformer à EN/CEI 61000-4-6 niveau 3

Type de temporisation :	Retard à la mise sous tensionMise sous tension par impulsion

Tenue aux champs électromagnétiques rayonnés :	10 V/m 26 MHz to 1 GHz se conformer à CEI 61000-4-3 niveau 3

Réglage exact du temps de retard :	+/- 5 % de l'échelle à 25 °C se conformer à CEI 61812-1

Tension de sortie :	240 V à 5 A AC-1230 V à 2 A DC-13240 V à 1,5 A AC-15

Humidité relative :	93 % sans condensation se conformer à CEI 60068-2-3

Tenue aux vibrations :	0,35 mm (f= 1055 Hz) se conformer à CEI 60068-2-6

Tenue diélectrique :	1 kV 1 mA/1 minute se conformer à CEI 61812-1

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Relais de temporisation Harmony

Plage d'utilisation en tension :	0,85 à 1,1 Us CA0,9 à 1,1 Us CC

Régulation rohs chine :	Déclaration RoHS pour la Chine

Raccordement électrique :	Embase enfichable 8 broche(s)

Puissance consommée en va :	1,1 VA à 24 V4,8 VA à 240 V

Profil de circularité :	Informations de fin de vie

Puissance consommée en w :	0,5 W à 24 V1,7 W à 240 V

(us) tension d'alimentation :	24240 V CA/CC 50/60 Hz

Temps de reset :	25 ms sur désexcitation

Statut environnemental de l'offre :	Produit Green Premium

Type de commande :	Sélecteur face avant

Régulation reach :	Déclaration REACh

Matière du boîtier :	Auto-extinguible

Certifications du produit :	cULusULCSAC-Tick

Endurance mécanique :	30000000 cycle

Plage temporelle (s) :	0,02 1088888,0

Durée de vie électrique :	100000 cycle

Tension de coupure maximale :	250 V CA/CC

Finition du raccordement électrique :	borne à vis

Taille plateau avant produit :	48 x 48 mm

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	24,0 240,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	24,0 240,0

Tension d'alimentation de courant nominal us cc (v) :	24,0 240,0

Température ambiante de stockage :	-4070 °C

Température de l'air ambiant en fonctionnement :	-2050 °C

Pouvoir de coupure :	1250 VA

Longueur de l'emballage 1 :	10,5 cm

Garantie :	18 mois

Type de sortie logique :	Relais

Courant commuté minimum :	100 mA

Hauteur de l'emballage 1 :	5,7 cm

Largeur de l'emballage 1 :	6,2 cm

Durée minimale de l'impulsion :	20 ms

Durée crête :	55 ms

Facteur de marche :	100 %

Immunité aux micro-coupures :	10 ms

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Type de tension d'actionnement :	AC/DC

Nom de composant :	RE48

Largeur (mm) :	48,0

Hauteur (mm) :	48,0

Profondeur (mm) :	80,0

Courant nominal (in) :	5 A

Courant commuté maximum :	5 A

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S02

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant nominal (a) :	5,0

Fonction retardée à l'enclenchement :	Oui

Fonction retardement du déclenchement :	Oui

Nombre de sorties, non retardées, contact à ouverture :	0,0

Nombre de sorties, non retardées, contact à fermeture :	0,0

Nombre de sorties, non retardées, contact inverseur :	0,0

Nombre de sorties, retardées, contact à ouverture :	0,0

Nombre de sorties, retardées, contact à fermeture :	0,0

Nombre de sorties, retardées, contact inverseur :	2,0

Marquage :	CE

Nb produits dans l'emballage 2 :	30

Qc carton :	30

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RE48AMH13MW 8AMH13MW RE48AMH13MW Zelio Time relais temporise 2 fonctions 0,02s.. 300h 24..240Vca 2OF harmony temporisé vca 3389110649734 schre48amh13mw

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

107,8218 € / U HT
129,3862 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHRE48ACV12MW CLIGNOTEUR 24..240VAC DC 3389110649741		120,5738 € / U HT 144,6886 € / U TTC

	SCHRE48AML12MW TEMPO MULTI 24..240VAC DC 3389110649598		103,4775 € / U HT 124,1730 € / U TTC

	SCHRE48ATM12MW TEMPO TRAVAIL 24..240VAC 3389110649727		88,8627 € / U HT 106,6352 € / U TTC

	SCHREXL4TMP7 TIMER MINIATURE EMBROCHABLE 3389119400107		64,8832 € / U HT 77,8598 € / U TTC

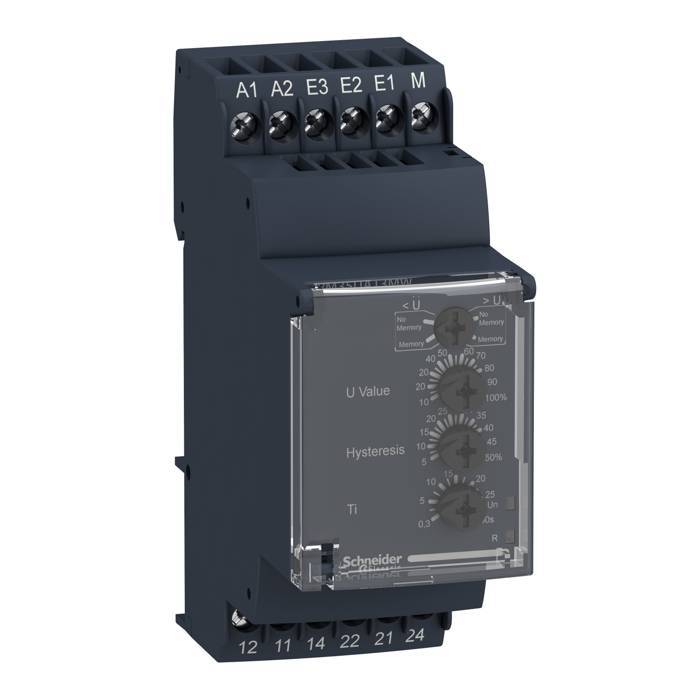

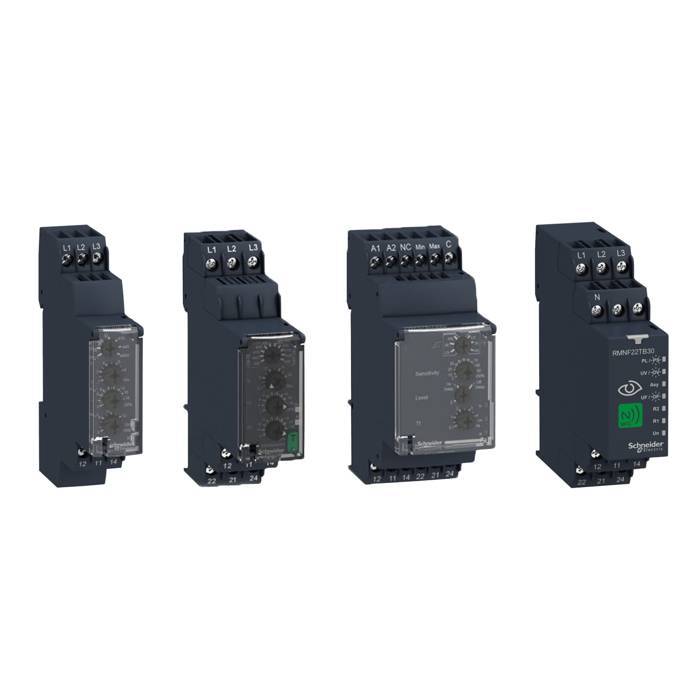

	SCHRM35UA11MW REL. SUR OU SOUS TENSION 0,05. 3389119405294		207,7396 € / U HT 249,2875 € / U TTC
