Contrôle, Commande, Relayage » Schneider Electric » Relais Tempororisés

Information(s) non contractuelle(s)

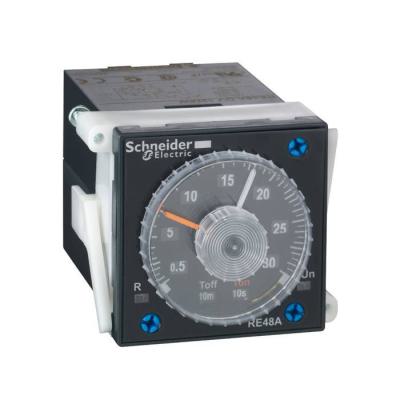

Harmony Time - relais clignoteur asymétrique - 0,02s.. 300h - 24..240Vca - 2OF

CLIGNOTEUR 24..240VAC DC

Code article : SCHRE48ACV12MW

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	226,8120 € / U


	Prix unitaire net HT
	120,5738 € / U
	soit :
	144,6886 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389110649741
Réf. fabricant : RE48ACV12MW

Informations complémentaires :
Harmony Time - relais clignoteur asymétrique - 0,02s.. 300h
- 24..240Vca - 2OF - IP40 (enveloppe), IP50 (face avant) -
courant de sortie nominal : 5A - clignotement asymétrique

Poids :	0,14 kg

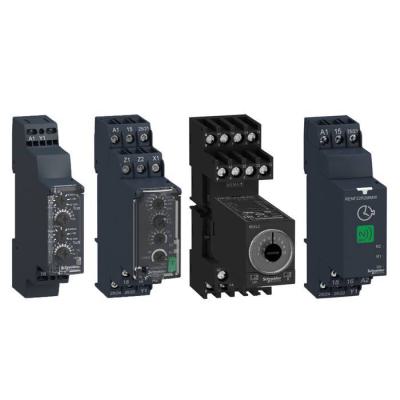

Gamme de produits :	Relais de temporisation Harmony

Type de produit ou équipement :	Relais double fonction

Raccordement électrique :	Embase enfichable 11 broche(s)

Type de sortie logique :	Relais

Type et composition des contacts :	2 "O/F" contacts chronométrés, AgNi (sans cadmium)

Nom de composant :	RE48A

Type de temporisation :	Clignotement asymétrique

Plage de temporisation :	0,2?12 min5?300 s0,02?1,2 s0,5?30 min5?300 H0,2?12 H0,2?12 s0,5?30 s2?120 s0,05?3 s2?120 m

(us) tension d'alimentation :	24?240 V CA/CC 50/60 Hz

Plage d'utilisation en tension :	0,85 à 1,1 Us CA0,9 à 1,1 Us CC

Courant nominal (in) :	5:00 AM

Taille plateau avant produit :	48 x 48 mm

Type de commande :	Sélecteur face avant

Matière du boîtier :	Auto-extinguible

Précision de répétition :	+/- 0,2 %/ de la valeur de réglage maximal se conformer à CEI 61812-1

Dérive en température :	+/- 0,02 %/oC de la valeur de réglage maximal se conformer à CEI 61812-1

Dérive en tension :	+/- 0,2 %/V de la valeur de réglage maximal à de 48 à 240 V+/- 1 %/V de la valeur de régla

Réglage exact du temps de retard :	+/- 5 % de l'échelle à 25 oC se conformer à CEI 61812-1

Durée minimale de l'impulsion :	20 ms

Temps de reset :	25 ms sur désexcitation

Durée crête :	55 ms

Facteur de marche :	100%

Puissance consommée en va :	1,1 VA à 24 V4,8 VA à 240 V

Puissance consommée en w :	0,5 W à 24 V1,7 W à 240 V

Pouvoir de coupure :	1250 VA

Courant commuté minimum :	100 mA

Courant commuté maximum :	5:00 AM

Tension de coupure maximale :	250 V CA/CC

Durée de vie électrique :	100000 cycle

Endurance mécanique :	30000000 cycle

Tension de sortie :	240 V à 5 A AC-1230 V à 2 A DC-13240 V à 1,5 A AC-15

Marquage :	CE

Tenue aux ondes de choc :	1 kV mode différentiel se conformer à CEI 61000-4-5 niveau 32 kV mode commun se conformer

Support de montage :	Monté sur la base : priseMonté sur panneau : système fourni avec le produit

Signalisation locale :	pourétat relais de sortie 1 LED (jaune) pourclignotant : relais alimenté, temporisation en

Dérive d'humidité :	+/- 0,05 %/%RH de la valeur de réglage maximal se conformer à CEI 61812-1

Immunité aux micro-coupures :	10 ms

Tenue diélectrique :	1 kV 1 mA/1 minute se conformer à CEI 61812-1

Protection contre les chocs électriques :	4 kV classe III se conformer à CEI 60664-14 kV classe III se conformer à CEI 61812-1

Normes :	EN 50081-1/2EN 50082-1/2CEI 61812-193/68/EEC89/336/EECCEI 60669-2-373/23/EEC

Certifications du produit :	ULC-TickcULusCSA

Température ambiante de stockage :	-40?70 oC

Température de l'air ambiant en fonctionnement :	-20?50 oC

Degré de protection ip :	IP40 se conformer à CEI 60529 (enveloppe)IP50 se conformer à CEI 60529 (face avant)

Tenue aux vibrations :	0,35 mm (f= 10?55 Hz) se conformer à CEI 60068-2-6

Humidité relative :	93 % sans condensation se conformer à CEI 60068-2-3

Tenue aux décharges électrostatiques :	6 kV en contact se conformer à EN/CEI 61000-4-2 niveau 38 kV dans l'air se conformer à EN/

Tenue aux champs électromagnétiques rayonnés :	10 V/m 26 MHz to 1 GHz se conformer à EN/CEI 61000-4-3 niveau 3

Tenue aux transitoires rapides :	2 kV se conformer à EN/CEI 61000-4-4 niveau 4 (clip de connexion capacitive)4 kV se confor

Tenue aux champs radioélectriques :	10 V (0,15 à 80 MHz) se conformer à EN/CEI 61000-4-6 niveau 3

Immunité aux creux de tension :	30 % / 10 ms se conformer à EN/CEI 61000-4-1160 % / 100 ms se conformer à EN/CEI 61000-4-1

Perturbation radiée/conduite :	Classe B 0,15 à 30 MHz se conformer à EN 55022 (EN 55011 group 1)

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	130 g

Hauteur de l'emballage 1 :	5,5 cm

Largeur de l'emballage 1 :	6,1 cm

Longueur de l'emballage 1 :	10,3 cm

Type d'emballage 2 :	S02

Nb produits dans l'emballage 2 :	30

Poids de l'emballage 2 :	4,385 kg

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Type d'emballage 3 :	S03

Nb produits dans l'emballage 3 :	60

Poids de l'emballage 3 :	8,513 kg

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Profil de circularité :	Informations de fin de vie

Garantie :	18 mois

Courant nominal (a) :	5,0

Largeur (mm) :	48,0

Hauteur (mm) :	48,0

Profondeur (mm) :	80,0

Adapté à un montage frontal :	Oui

Avec socle d'enfichage :	Oui

Fonction clignotement avec impulsion, temps fixe :	Oui

Plage temporelle (s) :	1088888,0

Finition du raccordement électrique :	borne à vis

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	24,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	240,0

Tension d'alimentation de courant nominal us cc (v) :	240,0

Nombre de sorties, non retardées, contact à ouverture :	0,0

Nombre de sorties, non retardées, contact à fermeture :	0,0

Nombre de sorties, non retardées, contact inverseur :	0,0

Nombre de sorties, retardées, contact à ouverture :	0,0

Nombre de sorties, retardées, contact à fermeture :	0,0

Nombre de sorties, retardées, contact inverseur :	2,0

Type de tension d'actionnement :	AC/DC

Qc unité :	1

Qct :	CT

Qc carton :	30

Mots clés : RE48ACV12MW 8ACV12MW RE48ACV12MW Zelio Time relais clignoteur asymetrique 0,02s.. 300h 24..240Vca 2O harmony asymétrique vca 3389110649741 schre48acv12mw
