Contrôle, Commande, Relayage » Schneider Electric » Relais Tempororisés

Information(s) non contractuelle(s)

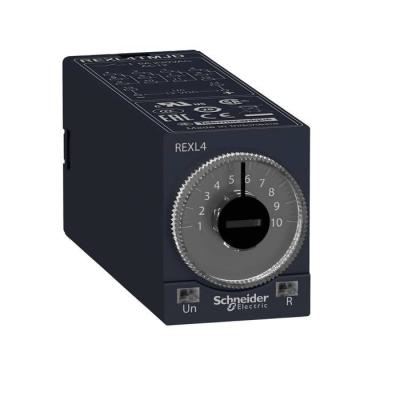

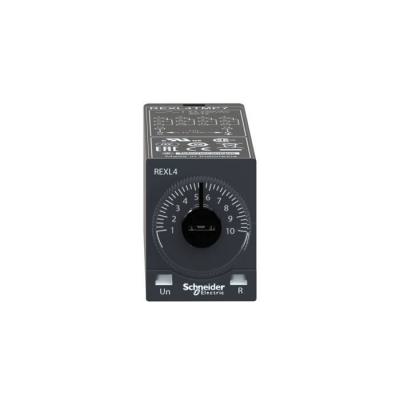

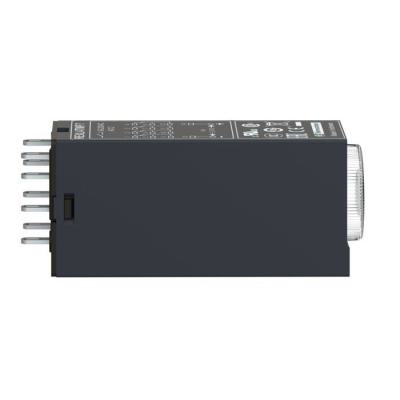

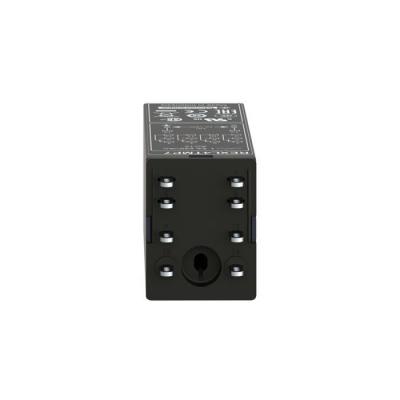

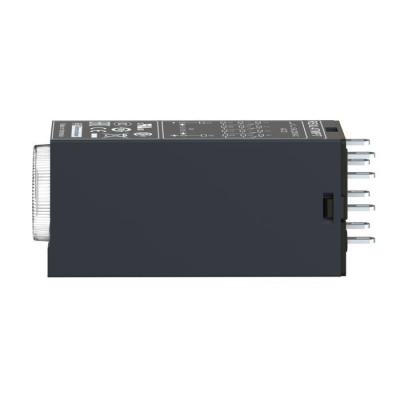

Harmony Time - relais temporisé travail - 0,1s..100h - 230Vca - 4FO

TIMER MINIATURE EMBROCHABLE

Code article : SCHREXL4TMP7

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	122,0520 € / U


	Prix unitaire net HT
	64,8832 € / U
	soit :
	77,8598 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119400107
Réf. fabricant : REXL4TMP7

Informations complémentaires :
Harmony Time - relais temporisé travail - 0,1s..100h -
230Vca - 4FO - largeur : 22,5mm - IP50 - courant de sortie
nominal : 5A - type de temporisation : puissance
d'enclenchement

Ip :	IP50 se conformer à CEI 60529

Poids :	2,713 kg

Type :	Single function relay

Immunité aux creux de tension :	>= 95 % / 1 s se conformer à EN/CEI 61000-4-1130 % / 10 ms se conformer à EN/CEI 61000-4-1

Tenue diélectrique :	2 kV pour 1 mA/1 minute à 50 Hz se conformer à EN/CEI 60601-12 kV pour 1 mA/1 minute à 50

Tenue aux décharges électrostatiques :	6 kV en contact se conformer à EN/CEI 61000-4-2 niveau 38 kV dans l'air se conformer à EN/

Temps de réinitialisation maximum :	250 ms après une temporisation, en désexcitation50 ms pendant une temporisation, en désexc

Normes :	EN 61000-6-2EN 50081-2EN/CEI 60601-1EN/CEI 60601-273/23/EEC93/68/EEC89/336/EECEN/CEI 61812

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Signalisation locale :	poursortie en fonctionnement 1 LED (rouge) pourpuissance ON 1 LED (jaune)

(ui) tension d'isolement :	250 V se conformer à CEI 255 Group C250 V se conformer à VDE 0010

Tenue aux champs radioélectriques :	10 V (0,15 à 80 MHz) se conformer à EN/CEI 61000-4-6 niveau 3

Réglage exact du temps de retard :	10% à l'échelle à 25 °C se conformer à EN/CEI 61812-1

Humidité relative :	95 % sans condensation se conformer à CEI 60068-2-6

Perturbation radiée/conduite :	Classe B se conformer à EN 55022 (EN 55011 group 1)

Tenue aux vibrations :	0,35 mm (f= 1055 Hz) se conformer à CEI 60068-2-6

Plage de temporisation :	660 s110 s660 min110 min0,11 s10100 H110 H

Tenue aux champs électromagnétiques rayonnés :	10 V/m se conformer à EN/CEI 61000-4-3 niveau 3

Tenue aux ondes de choc :	2 kV se conformer à EN/CEI 61000-4-5 niveau 3

Tenue aux transitoires rapides :	2 kV se conformer à EN/CEI 61000-4-4 niveau 3

Durée de vie électrique :	100000 cycle à 250 V CA résistive

Distance de fuite :	4 kV/3 se conformer à CEI 60664-1

Profil environnemental :	Profil environnemental du Produit

Régulation rohs chine :	Déclaration RoHS pour la Chine

Mode de fixation :	Kit enfichable (socle)

Statut environnemental de l'offre :	Produit Green Premium

Gamme de produits :	Harmony Timer Relays

(us) tension d'alimentation :	230 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Courant maximal admissible temporaire :	10 A pour < 10 s

Type de temporisation :	Power on-delay

Plage d'utilisation en tension :	0,85 à 1,15 Us

Endurance mécanique :	10000000 cycle

Matière des contacts :	Sans cadmium

Plage temporelle (s) :	0,1 360000,0

Dérive en tension :	+/- 0,2 %/V

Tension d'alimentation de courant nominal us à ca 50 hz (v) :	230,0 230,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	230,0 230,0

Dérive en température :	0,05 %/°C

Température de l'air ambiant en fonctionnement :	-2060 °C

Température ambiante de stockage :	-4070 °C

Précision de répétition :	+/- 0,5%

Pouvoir de commutation maximum :	4 x 5 A

Garantie :	18 mois

Tension d'alimentation de courant nominal us cc (v) :	0,0 0,0

Type de sortie logique :	Relais

Courant nominal :	5 A CA

Courant commuté minimum :	100 mA

Hauteur de l'emballage 1 :	3,1 cm

Largeur de l'emballage 1 :	3,1 cm

Longueur de l'emballage 1 :	7,5 cm

Description des contacts :	4 F/O

Certifications du produit :	cULUL

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	15 cm

Longueur de l'emballage 2 :	40 cm

Finition du raccordement électrique :	fiche

Nom de composant :	REXL

Consommation d'énergie maximale :	3 VA

Immunité aux micro-coupures :	5 ms

Largeur (mm) :	21,0

Hauteur (mm) :	27,0

Profondeur (mm) :	63,0

Protection surtension en sortie :	2 J

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S01

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Courant nominal (a) :	5,0

Fonction retardée à l'enclenchement :	Oui

Nombre de sorties, non retardées, contact à ouverture :	0,0

Nombre de sorties, non retardées, contact à fermeture :	0,0

Nombre de sorties, non retardées, contact inverseur :	0,0

Nombre de sorties, retardées, contact à ouverture :	0,0

Nombre de sorties, retardées, contact à fermeture :	0,0

Nombre de sorties, retardées, contact inverseur :	4,0

Nb produits dans l'emballage 2 :	48

Qc carton :	48

Qct :	CT

Type de tension d'actionnement :	AC

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : REXL4TMP7 L4TMP7 REXL4TMP7 Zelio Time relais temporise travail 0,1s..100h 230Vca 4FO harmony temporisé vca 3389119400107 schrexl4tmp7
