Contrôle, Commande, Relayage » Schneider Electric » Relais Tempororisés

Information(s) non contractuelle(s)

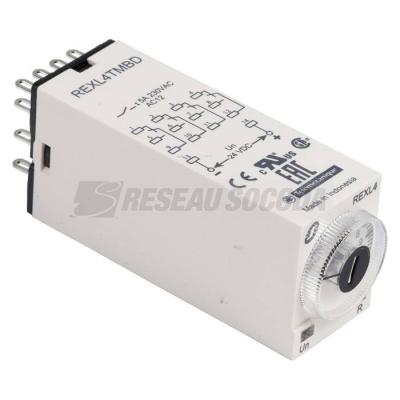

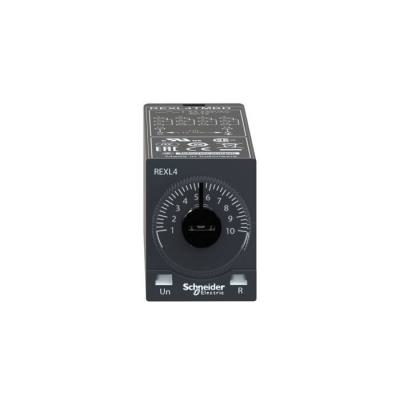

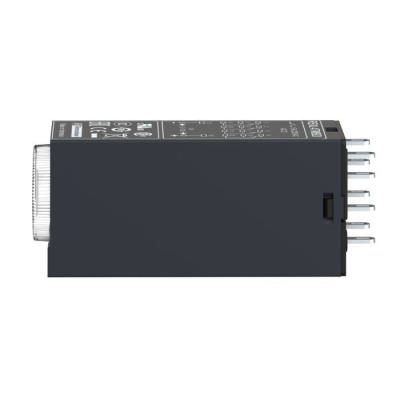

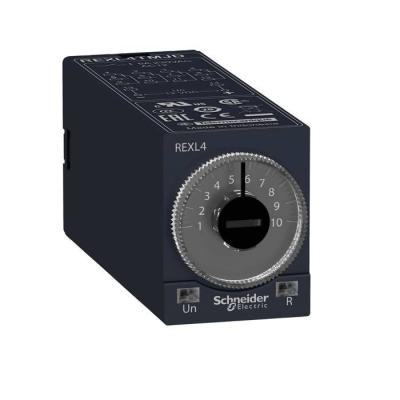

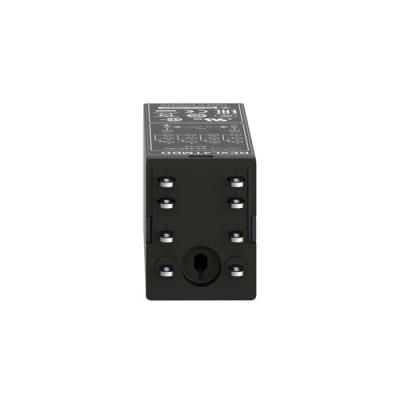

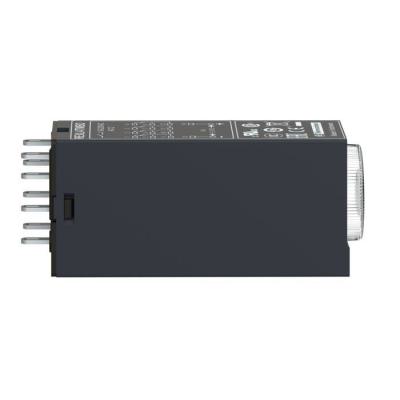

Harmony Time - relais temporisé travail - 0,1s..100h - 24Vcc - 4FO

TIMER MINIATURE EMBROCHABLE

Code article : SCHREXL4TMBD

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	123,1680 € / U


	Prix unitaire net HT
	65,4765 € / U
	soit :
	78,5718 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3389119400077
Réf. fabricant : REXL4TMBD

Informations complémentaires :
Harmony Time - relais temporisé travail - 0,1s..100h -
24Vcc - 4FO - IP50 - type de temporisation : puissance
d'enclenchement - kit enfichable (socle)

Poids :	0,05 kg

Gamme de produits :	Harmony Timer Relays

Type de produit ou équipement :	Single function relay

Mode de fixation :	Kit enfichable (socle)

Type de sortie logique :	Relais

Description des contacts :	4 F/O

Nom de composant :	REXL

Type de temporisation :	Power on-delay

Plage de temporisation :	10?100 H6?60 s6?60 min1?10 s1?10 H1?10 min0,1?1 s

Matière des contacts :	Sans cadmium

(us) tension d'alimentation :	24 V CC

Plage d'utilisation en tension :	0,9 à 1,1 Us

Courant nominal :	5 A CA

Précision de répétition :	+/- 0,5%

Réglage exact du temps de retard :	10% à l'échelle à 25 oC se conformer à EN/CEI 61812-1

Dérive en température :	0,05 %/oC

Temps de réinitialisation maximum :	250 ms après une temporisation, en désexcitation50 ms pendant une temporisation, en désexc

Dérive en tension :	+/- 0,2 %/V

Pouvoir de commutation maximum :	4 x 5 A

Courant maximal admissible temporaire :	10 A pour < 10 s

Courant commuté minimum :	100 mA

Durée de vie électrique :	100000 cycle à 250 V CA résistive

Endurance mécanique :	10000000 cycle

Consommation d'énergie maximale :	1,2 W

(ui) tension d'isolement :	250 V se conformer à CEI 255 Group C250 V se conformer à VDE 0010

Protection surtension en sortie :	2 J

Tenue aux ondes de choc :	2 kV se conformer à EN/CEI 61000-4-5 niveau 3

Distance de fuite :	4 kV/3 se conformer à CEI 60664-1

Signalisation locale :	poursortie en fonctionnement 1 LED (rouge) pourpuissance ON 1 LED (jaune)

Immunité aux micro-coupures :	5 ms

Tenue diélectrique :	2 kV pour 1 mA/1 minute à 50 Hz se conformer à EN/CEI 60601-12 kV pour 1 mA/1 minute à 50

Normes :	EN/CEI 60601-2EN 61000-6-273/23/EECEN/CEI 61812-193/68/EECEN/CEI 60601-189/336/EECEN 50081

Certifications du produit :	ULcUL

Température de l'air ambiant en fonctionnement :	-20?60 oC

Température ambiante de stockage :	-40?70 oC

Degré de protection ip :	IP50 se conformer à CEI 60529

Tenue aux vibrations :	0,35 mm (f= 10?55 Hz) se conformer à CEI 60068-2-6

Humidité relative :	95 % sans condensation se conformer à CEI 60068-2-6

Tenue aux décharges électrostatiques :	6 kV en contact se conformer à EN/CEI 61000-4-2 niveau 38 kV dans l'air se conformer à EN/

Tenue aux champs électromagnétiques rayonnés :	10 V/m se conformer à EN/CEI 61000-4-3 niveau 3

Tenue aux transitoires rapides :	2 kV se conformer à EN/CEI 61000-4-4 niveau 3

Tenue aux champs radioélectriques :	10 V (0,15 à 80 MHz) se conformer à EN/CEI 61000-4-6 niveau 3

Immunité aux creux de tension :	>= 95 % / 1 s se conformer à EN/CEI 61000-4-1130 % / 10 ms se conformer à EN/CEI 61000-4-1

Perturbation radiée/conduite :	Classe B se conformer à EN 55022 (EN 55011 group 1)

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	51 g

Hauteur de l'emballage 1 :	3,072 cm

Largeur de l'emballage 1 :	3,092 cm

Longueur de l'emballage 1 :	7,448 cm

Type d'emballage 2 :	S01

Nb produits dans l'emballage 2 :	48

Poids de l'emballage 2 :	2,901 kg

Hauteur de l'emballage 2 :	15 cm

Largeur de l'emballage 2 :	15 cm

Longueur de l'emballage 2 :	40 cm

Statut environnemental de l'offre :	Produit Green Premium

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine

Profil environnemental :	Profil environnemental du Produit

Garantie :	18 mois

Courant nominal (a) :	5,0

Largeur (mm) :	21,0

Hauteur (mm) :	27,0

Profondeur (mm) :	63,0

Avec socle d'enfichage :	Oui

Fonction retardée à l'enclenchement :	Oui

Plage temporelle (s) :	360000,0

Finition du raccordement électrique :	fiche

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	0,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	0,0

Tension d'alimentation de courant nominal us cc (v) :	24,0

Nombre de sorties, non retardées, contact à ouverture :	0,0

Nombre de sorties, non retardées, contact à fermeture :	0,0

Nombre de sorties, non retardées, contact inverseur :	0,0

Nombre de sorties, retardées, contact à ouverture :	0,0

Nombre de sorties, retardées, contact à fermeture :	0,0

Nombre de sorties, retardées, contact inverseur :	4,0

Type de tension d'actionnement :	DC

Qc unité :	1

Qct :	CT

Qc carton :	48

Mots clés : REXL4TMBD L4TMBD REXL4TMBD Zelio Time relais temporise travail 0,1s..100h 24Vcc 4FO harmony temporisé vcc 3389119400077 schrexl4tmbd
