Protection Equipements & Personnes » Schneider Electric » Nsx-Disj. & Inter.De 400A A 630A

Information(s) non contractuelle(s)

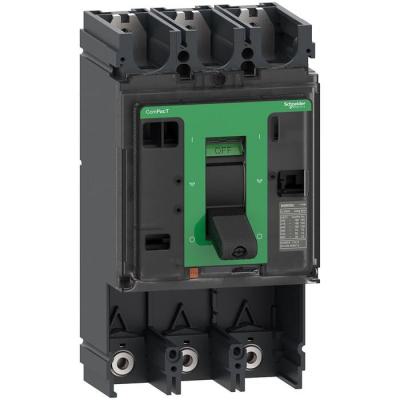

ComPacT NSX630S - Bloc de coupure sans déclencheur - 630A - 3P - 100kA

NSX630S blc coupure 630A 3P

Code article : SCHC63S3

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	8 102,3520 € / U


	Prix unitaire net HT
	3 233,8243 € / U
	soit :
	3 880,5892 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482002999
Réf. fabricant : C63S3

Informations complémentaires :
Le bloc de coupure NSX630S est un appareil à composer de la
gamme ComPacT NSX sans déclencheur. Avec un calibre 630A,
en 3P PdC S, niveau de perfor. 100kA 380/415V, il dispose
d'une commande par maneton pour un montage sur platine.

Gamme :	ComPacT nouvelle génération

Nom du produit :	ComPacT NSX nouvelle génération

Nom de l'appareil :	NSX630S

Type de produit ou équipement :	Bloc de coupure

Application :	Distribution

Description des pôles :	3P

(in) courant assigné d'emploi :	630 A à 40 oC

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz se conformer à CEI 60947-2

Type de réseau :	CA

Fréquence du réseau :	50/60 Hz

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Catégorie d'emploi :	Catégorie A

Pouvoir de coupure ultime en court-circuit (icu) :	100 kA Icu à 380/415 V CA 50/60 Hz se conformer à CEI 60947-2120 kA Icu à 220/240 V CA 50/

Niveau de performance :	S 100 kA 415 V CA

Type de commande :	Par maneton

Mode d'installation :	Fixe

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz se conformer à CEI 60947-2

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à CEI 60947-2

Pouvoir de coupure nominal en court-circuit de service (ics) :	100 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-2120 kA à 220/240 V CA 50/60 Hz se

Endurance mécanique :	15000 cycle se conformer à CEI 60947-2

Endurance électrique :	6000 cycle 690 V CA 50/60 Hz In/2 se conformer à CEI 60947-22000 cycle 690 V CA 50/60 Hz I

Support de montage :	Plaque arrière

Raccordement amont :	Façade

Raccordement aval :	Façade

Pas" de raccordement :	45 mm

Type de protection :	Sans protection

Largeur (l) :	140 mm

Hauteur (h) :	255 mm

Profondeur (p) :	110 mm

Normes :	EN/CEI 60947-2UL 508

Certifications du produit :	CSAUL

Degré de pollution :	3 se conformer à CEI 60664-1

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Température de l'air ambiant en fonctionnement :	-25?70 oC

Température ambiante de stockage :	-50?85 oC

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	4,558 kg

Hauteur de l'emballage 1 :	15,2 cm

Largeur de l'emballage 1 :	16 cm

Longueur de l'emballage 1 :	29,2 cm

Type d'emballage 2 :	P12

Nb produits dans l'emballage 2 :	36

Poids de l'emballage 2 :	182 kg

Hauteur de l'emballage 2 :	45 cm

Largeur de l'emballage 2 :	80 cm

Longueur de l'emballage 2 :	120 cm

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Garantie :	18 mois

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Courant permanent nominal (iu) (a) :	630,0

Nombre de pôles :	3,0

Nombre de contacts auxiliaires à deux directions :	0,0

Tension assignée (ue) (v) :	690,0

Indice de protection (ip) :	IP40

Position du raccordement de circuit principal :	avant

Type de raccordement du circuit principal :	borne à vis

Finition de l'élément d'actionnement :	manette / levier

Relais de signalisation de déclenchement disponible :	Oui

Courant de commutation de court-circuit limite nominal icu à 400€v, 50€hz (ka) :	100,0

Commande motorisée en option :	Oui

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Qc unité :	1

Qct :	PF

Mots clés : compact nsx bloc coupure déclencheur c63s3 3606482002999 schc63s3
