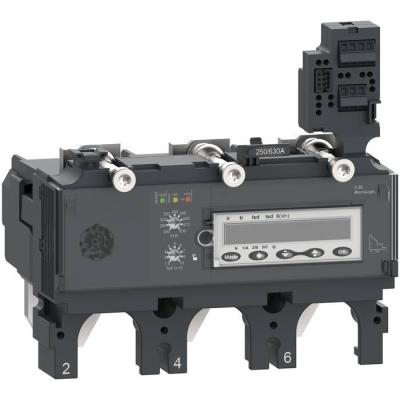

ComPacT NSX - Déclencheur MicroLogic 5.3 E 630A - 3P3D pour NSX630

Décl. ML5.3E 630A 3P3D NSX630

Code article : SCHC6335E630

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	5 247,8040 € / U


	Prix unitaire net HT
	2 175,0705 € / U
	soit :
	2 610,0846 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482003057
Réf. fabricant : C6335E630

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique MicroLogic 5.2E est un appareil
à composer avec un bloc de coupure de la gamme ComPacT NSX.
D'un calibre 630A, en 3P3D, ce dispositif assure une
protection de surcharge long-retard, court-retard et
instantanée.

Application :	Distribution

Courant nominal (a) :	630

Poids :	6,432 kg

Type :	Unité de controle

Type de tension :	auto-alimenté

Communication des données :	Mesure de l'énergieDemande de courant et puissanceQualité d'alimentationHistoriques temps

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Plage de réglage de la temporisation de la protection longue durée (tr) :	15 400 s à 1,5 x Ir0,35 11 s à 7,2 x Ir0,5 16 s à 6 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX400...630 nouvelle génération

Compatibilité de gamme :	ComPacT nouvelle génération NSX630

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0 0,4 s I²t=off0,1 0,4 s I²t=on

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Enregistrement de données électriques :	Indicateurs de maintenance

Finition de la protection du moteur :	déclencheur électronique

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	EN/CEI 60947-2UL 508

Type de mesure :	Compteur d'énergie

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 5.3 E

Calibre du déclencheur :	630 A à 40 °C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type d'afficheur :	Afficheur LCD

Type de déclencheur :	Electronique

Certifications du produit :	MarineCCCEAC

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	250...630 A

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1,5 11 x In

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-40 85 °C

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection courte durée tsd :	Réglable

Largeur de l'emballage 1 :	17,6 cm

Longueur de l'emballage 1 :	21,6 cm

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	6930,0

Hauteur de l'emballage 1 :	14 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Réglage de courant du déclencheur de surcharge (a) :	630,0

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	945,0

Mode d'installation du disjoncteur :	Fixe

Zone de verrouillage sélectif logique zsi :	Avec

Tension d'alimentation de courant nominal us cc (v) :	24,0

Fonctions de protection du déclencheur :	LSI

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de poles :	3,0

Description des poles :	3P

Poles protégés :	3t

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	4

Qc unité :	1

Qc carton :	4

Mots clés : compact nsx déclencheur micrologic c6335e630 3606482003057 schc6335e630
