Protection Equipements & Personnes » Schneider Electric » Nsx-Disj. & Inter.De 400A A 630A

Information(s) non contractuelle(s)

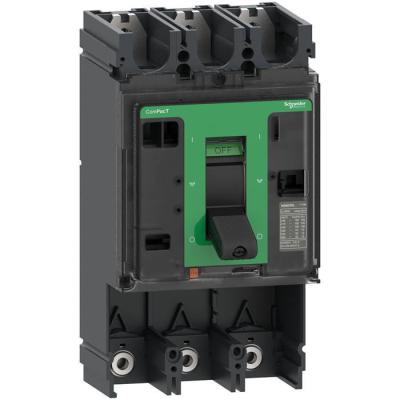

ComPacT NSX630L - Bloc de coupure sans déclencheur - 630A - 3P - 150kA

NSX630L blc coupure 630A 3P

Code article : SCHC63L3

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	9 483,8640 € / U


	Prix unitaire net HT
	3 785,2157 € / U
	soit :
	4 542,2588 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482003002
Réf. fabricant : C63L3

Informations complémentaires :
Le bloc de coupure NSX630L est un appareil à composer de la
gamme ComPacT NSX sans déclencheur. Avec un calibre 630A,
en 3P PdC L, niveau de perfor. 150kA 380/415V, il dispose
d'une commande par maneton pour un montage sur platine.

Indice de protection (ip) :	IP40

Nombre de pôles :	3

Tension assignée :	690 V CA 50/60 Hz se conformer à CEI 60947-2

Pouvoir de coupure ultime en court-circuit (icu) :	130 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-2150 kA Icu à 220/240 V CA 50/60 H

Pouvoir de coupure nominal en court-circuit de service (ics) :	130 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-2150 kA à 220/240 V CA 50/60 Hz se con

Endurance électrique :	6000 cycle 690 V CA 50/60 Hz In/2 se conformer à CEI 60947-22000 cycle 690 V CA 50/60 Hz I

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz se conformer à CEI 60947-2

Endurance mécanique :	15000 cycle se conformer à CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

(uimp) tension assignée de tenue aux chocs :	8 kV se conformer à CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Normes :	EN/CEI 60947-2UL 508

Niveau de performance :	L 150 kA 415 V CA

Régulation reach :	Déclaration REACh

Finition de l'élément d'actionnement :	manette / levier

Type de produit ou équipement :	Bloc de coupure

Type de protection :	Sans protection

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	630 A à 40 °C

Application :	Distribution

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Type de raccordement du circuit principal :	borne à vis

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Fréquence du réseau :	50/60 Hz

Nom de l'appareil :	NSX630L

Hauteur de l'emballage 1 :	14,9 cm

Largeur de l'emballage 1 :	15,6 cm

Garantie :	18 mois

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	140 mm

Hauteur (h) :	255 mm

Profondeur (p) :	110 mm

Poids de l'emballage (kg) :	4,5 kg

Poids de l'emballage 2 :	183 kg

Longueur de l'emballage 2 :	120 cm

Pas" de raccordement :	45 mm

Certifications du produit :	ULCSA

Longueur de l'emballage 1 :	29 cm

Hauteur de l'emballage 2 :	45 cm

Largeur de l'emballage 2 :	80 cm

Courant permanent nominal (iu) (a) :	630,0

Position du raccordement de circuit principal :	avant

Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) :	150,0

Mode d'installation :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P12

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Description des pôles :	3P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	36

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx bloc coupure déclencheur c63l3 3606482003002 schc63l3
