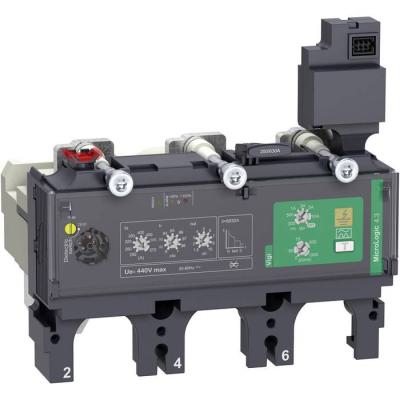

ComPacT NSX - Déclencheur MicroLogic 4.3 Vigi 570A - 3P3D pour NSX630

NSX630 DECL MIC4.3 3P3D 570A

Code article : SCHC6334V570

Disponibilité :
	1 U en stock


	Prix tarif catalogue fabricant TTC
	8 902,1400 € / U


	Prix unitaire net HT
	3 542,5249 € / U
	soit :
	4 251,0299 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481994202
Réf. fabricant : C6334V570

Informations complémentaires :
Le déclencheur électronique MicroLogic 4.3 Vigi est un
appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. D'un calibre 570A, en 3P3D, ce dispositif
assure une protection de surcharge long-retard et
instantanée.

Application :	Distribution

Classe de protection :	Classe II

Poids :	1,866 kg

Type :	Unité de contrôle

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Mode spécifique de protection différentielle :	Off utilisation de l'interrupteur rotatif In

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX400...630 nouvelle génération

Normes :	EN 60947-2NEMA AB1CEI 60947-2UL 508

Compatibilité de gamme :	ComPacT nouvelle génération NSX630

Degré de protection ip :	IP40 se conformer à CEI 60529

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Plage de réglage de la sensibilité de la protection différentielle (in) :	10 A300 mA5 A1 A3 A500 mA

Plage réglage de la temporisation de la protection différentielle (t) :	60 ms0 ms150 ms500 ms1 s

(ue) tension assignée d'emploi :	440 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 4.3

Calibre du déclencheur :	570 A à 40 °C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type de déclencheur :	Electronique

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,41 x In

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Fréquence du réseau :	50/60 Hz

Réglage du seuil de protection courte durée isd :	Réglable

Protection différentielle :	Intégrée

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable

Certifications du produit :	CCCEACCB

Longueur de l'emballage 1 :	24,5 cm

Garantie :	18 mois

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,02 s

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	6900 A

Fonctions de protection du déclencheur :	LSoIR

Hauteur de l'emballage 1 :	17 cm

Largeur de l'emballage 1 :	21 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	2

Qc unité :	1

Qc carton :	2

Mots clés : compact nsx déclencheur micrologic vigi c6334v570 3606481994202 schc6334v570

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

3 542,5249 € / U HT
4 251,0299 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC63F3 NSX630F blc coupure 630A 3P 3606482002968		2 217,5778 € / U HT 2 661,0934 € / U TTC	U	Ajouter

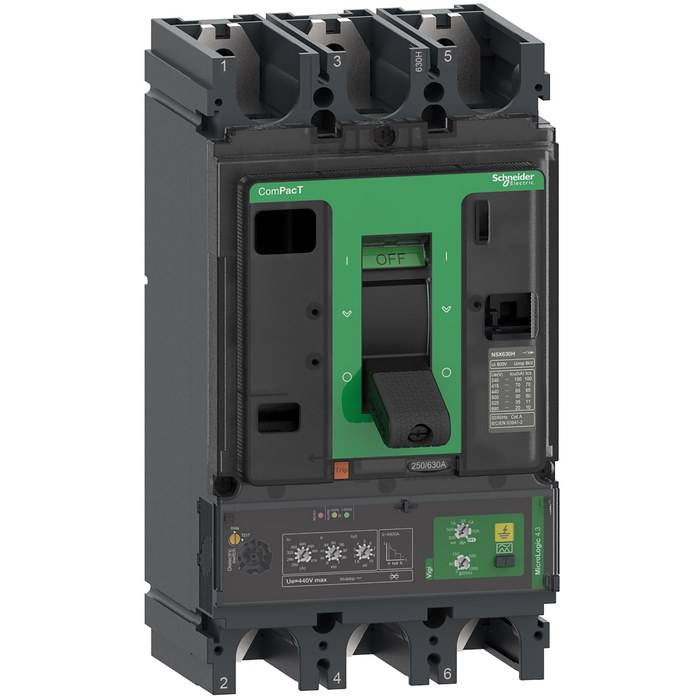

	SCHC63F34V570 NSX630F DISJV 3P3D MIC4.3 570A 3606481994080		6 007,2528 € / U HT 7 208,7034 € / U TTC
