Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

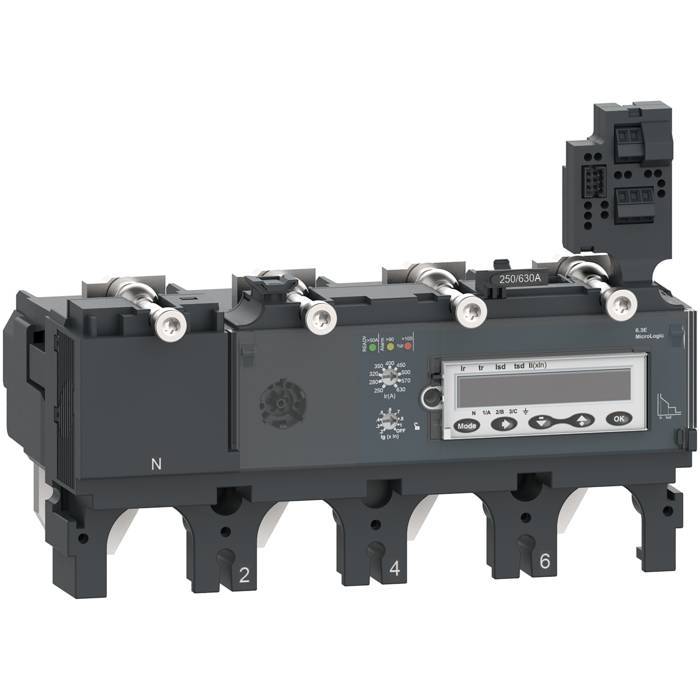

ComPacT NSX - Déclencheur MicroLogic 5.3 AZ 630A - 3P3D pour NSX630

Décl. ML5.3AZ 630A 3P3D NSX630

Code article : SCHC6335Z630

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	6 310,2240 € / U


	Prix unitaire net HT
	2 511,0957 € / U
	soit :
	3 013,3148 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482003149
Réf. fabricant : C6335Z630

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique MicroLogic 5.3A-Z est un
appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. D'un calibre 630A, en 3P3D, ce dispositif
assure une protection de surcharge long-retard,
court-retard et instantanée.

Application :	Application

Communication des données :	Mesure de l'énergieQualité d'alimentationMaximètres/minimètresHistoriques temps emboutissa

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Plage de réglage de la temporisation de la protection longue durée (tr) :	15à400ás à 1,5 x Ir0,35à11ás à 7,2 x Ir0,5à16ás à 6 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX400...630 nouvelle génération

Compatibilité de gamme :	ComPacT nouvelle génération NSX630

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0à0,4ás I²t=off0,1à0,4ás I²t=on

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Enregistrement de données électriques :	Indicateurs de maintenance

Finition de la protection du moteur :	déclencheur électronique

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	UL 508EN/CEI 60947-2

Nom du déclencheur :	Micrologic 5.3 A-Z

Type de produit ou équipement :	Unité de contrôle

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Calibre du déclencheur :	630áA à 40á°C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type d'afficheur :	Afficheur LCD

Type de déclencheur :	Electronique

Certifications du produit :	MarineCCCEAC

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	250...630 A

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1,5à11 x In

Type de mesure :	Ampèremètre

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-40à85á°C

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection courte durée tsd :	Réglable

Poids de l'emballage (kg) :	1,553ákg

Hauteur de l'emballage 1 :	13,5ácm

Largeur de l'emballage 1 :	17,5ácm

Longueur de l'emballage 1 :	21,7ácm

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	6930,0

Courant permanent nominal (iu) (a) :	630,0

Réglage de courant du déclencheur de surcharge (a) :	250,0

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	690,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	690,0

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	945,0

Mode d'installation du disjoncteur :	Fixe

Zone de verrouillage sélectif logique zsi :	Avec

Fonctions de protection du déclencheur :	LSI

Type d'emballage 1 :	PCE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de pôles :	3,0

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Type de tension d'actionnement :	AC

Qct :	EA

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic c6335z630 3606482003149 schc6335z630
