Protection Equipements & Personnes » Schneider Electric » Nsx-Disj. & Inter.De 400A A 630A

Information(s) non contractuelle(s)

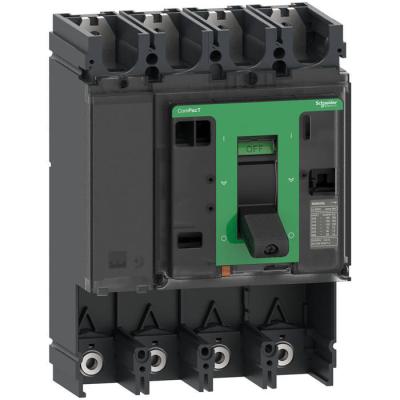

ComPacT NSX630H - Bloc de coupure sans déclencheur - 630A - 4P - 70kA

NSX630H blc coupure 630A 4P

Code article : SCHC63H4

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	8 771,0520 € / U


	Prix unitaire net HT
	3 500,7169 € / U
	soit :
	4 200,8603 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482003224
Réf. fabricant : C63H4

Informations complémentaires :
Le bloc de coupure NSX630H est un appareil à composer de la
gamme ComPacT NSX sans déclencheur. Avec un calibre 630A,
en 4P PdC H, niveau de perfor. 70kA 380/415V, il dispose
d'une commande par maneton pour un montage sur platine.

Information sur les exemptions rohs :	Oui

Largeur :	185ámm

Pouvoir de coupure nominal en court-circuit de service (ics) :	11ákA à 525 V CA 50/60 Hz se conformer à CEI 60947-210ákA à 660/690 V CA 50/60 Hz se confo

Pouvoir de coupure ultime en court-circuit (icu) :	85ákA à 240 V CA 50/60 Hz se conformer à UL 50865ákA à 480 V CA 50/60 Hz se conformer à UL

Endurance électrique :	6000ácycle 690 V CA 50/60 Hz In/2 se conformer à CEI 60947-22000ácycle 690 V CA 50/60 Hz I

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz se conformer à CEI 60947-2

(ui) tension assignée d'isolement :	800áV CA 50/60 Hz se conformer à CEI 60947-2

Endurance mécanique :	15000ácycle se conformer à CEI 60947-2

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

(uimp) tension assignée de tenue aux chocs :	8ákV se conformer à CEI 60947-2

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Normes :	EN/CEI 60947-2UL 508

Régulation reach :	Déclaration REACh

Niveau de performance :	H 70ákA 415 V CA

Finition de l'élément d'actionnement :	manette / levier

Type de produit ou équipement :	Bloc de coupure

Type de protection :	Sans protection

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	630áA à 40á°C

Application :	Distribution

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Type de raccordement du circuit principal :	borne à vis

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Fréquence du réseau :	50/60 Hz

Nom de l'appareil :	NSX630H

Longueur de l'emballage 1 :	29,2ácm

Garantie :	18 mois

Position du pôle neutre :	Gauche

Raccordement amont :	Façade

Raccordement aval :	Façade

Hauteur (h) :	255ámm

Profondeur (p) :	110ámm

Poids de l'emballage (kg) :	6,1ákg

Poids de l'emballage 2 :	182ákg

Longueur de l'emballage 2 :	120ácm

Pas" de raccordement :	45ámm

Certifications du produit :	ULCSA

Hauteur de l'emballage 1 :	15ácm

Largeur de l'emballage 1 :	20ácm

Hauteur de l'emballage 2 :	44ácm

Largeur de l'emballage 2 :	80ácm

Courant permanent nominal (iu) (a) :	630,0

Tension assignée (ue) (v) :	690,0

Position du raccordement de circuit principal :	avant

Mode d'installation :	Fixe

Indice de protection (ip) :	IP40

Courant de commutation de court-circuit limite nominal icu à 400áv, 50áhz (ka) :	70,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P12

Sans mercure :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	4,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Commande motorisée en option :	Oui

Description des pôles :	4P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	28

Qct :	PF

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx bloc coupure déclencheur c63h4 3606482003224 schc63h4
