Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

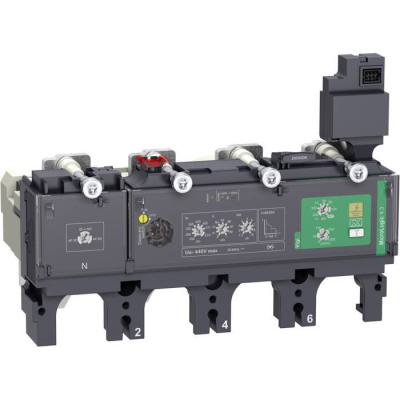

ComPacT NSX - Déclencheur MicroLogic 4.3 Vigi 570A - 4P4D pour NSX630

NSX630 DECL MIC4.3 4P4D 570A

Code article : SCHC6344V570

Disponibilité :
	2 U en stock


	Prix tarif catalogue fabricant TTC
	9 420,1200 € / U


	Prix unitaire net HT
	3 748,6504 € / U
	soit :
	4 498,3805 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481994226
Réf. fabricant : C6344V570

Informations complémentaires :
Le déclencheur électronique MicroLogic 4.3 Vigi est un
appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. D'un calibre 570A, en 4P4D, ce dispositif
assure une protection de surcharge long-retard et
instantanée.

Application :	Distribution

Type :	Type A

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Mode spécifique de protection différentielle :	Off utilisation de l'interrupteur rotatif I?n

Plage de réglage de la temporisation de la protection longue durée (tr) :	11ás à 7,2 x Ir16ás à 6 x Ir400ás à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX400...630 nouvelle génération

Normes :	UL 508NEMA AB1EN 60947-2CEI 60947-2

Compatibilité de gamme :	ComPacT nouvelle génération NSX630

Degré de protection ip :	IP40 se conformer à CEI 60529

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Plage de réglage de la sensibilité de la protection différentielle (i?n) :	10áA300ámA500ámA1áA3áA5áA

Plage réglage de la temporisation de la protection différentielle (?t) :	0áms500áms1ás150áms60áms

Finition de la protection du moteur :	déclencheur électronique

Type de produit ou équipement :	Unité de contrôle

(ue) tension assignée d'emploi :	440 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 4.3

Calibre du déclencheur :	570áA à 40á°C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type de déclencheur :	Electronique

Pôles protégés :	4t3t3t + N/2

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,4à1 x In

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Fréquence du réseau :	50/60 Hz

Réglage du seuil de protection courte durée isd :	Réglable

Protection différentielle :	Intégrée

Réglage de la temporisation de la protection différentielle :

Certifications du produit :	CBCCCEAC

Poids de l'emballage (kg) :	3,376ákg

Poids de l'emballage 2 :	7,202ákg

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,02ás

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	6900 A

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	6900,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	6900,0

Fonctions de protection du déclencheur :	LSoIR

Hauteur de l'emballage 1 :	17ácm

Largeur de l'emballage 1 :	21ácm

Longueur de l'emballage 1 :	25ácm

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Courant permanent nominal (iu) (a) :	570,0

Réglage de courant du déclencheur de surcharge (a) :	228,0

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	440,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	440,0

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de pôles :	4,0

Description des pôles :	4P

Type de réseau :	CA

Type de tension d'actionnement :	AC

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	2

Qc unité :	1

Qc carton :	2

Mots clés : compact nsx déclencheur micrologic vigi c6344v570 3606481994226 schc6344v570

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

3 748,6504 € / U HT
4 498,3805 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCH18671 Acti9 NG125N 3P 125A crbD 25kA 3303430186717		625,5385 € / U HT 750,6462 € / U TTC	U	Ajouter

	SCHC63N3 NSX630N blc coupure 630A 3P 3606482002975		2 417,0560 € / U HT 2 900,4672 € / U TTC

	SCHC63L4 NSX630L blc coupure 630A 4P 3606482003248		4 984,1372 € / U HT 5 980,9646 € / U TTC

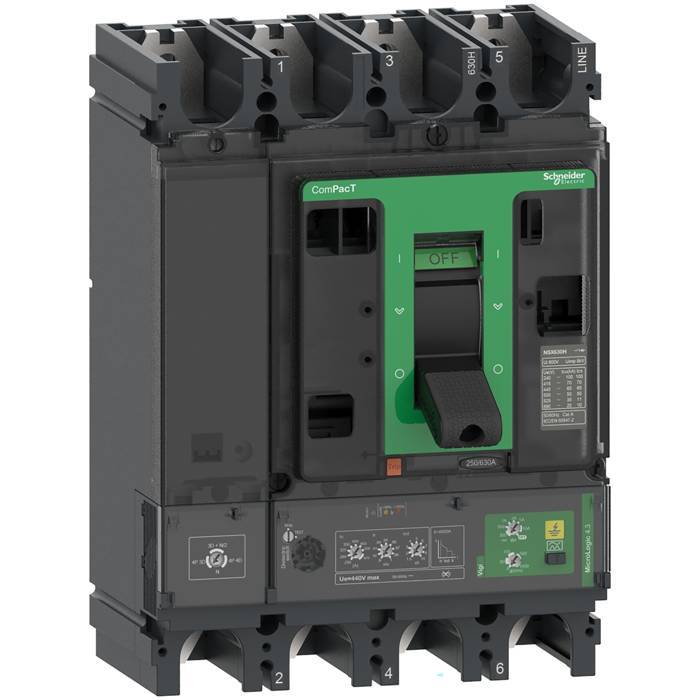

	SCHC63H44V570 NSX630H DISJV 4P4D MIC4.3 570A 3606481994189		7 607,5447 € / U HT 9 129,0536 € / U TTC
