Protection Equipements & Personnes » Schneider Electric » Inter-Sect.Visu Tarif Jaune <= 400A

Information(s) non contractuelle(s)

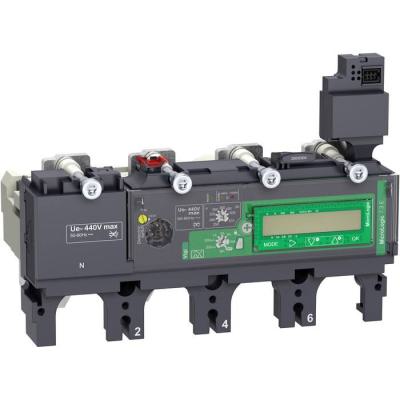

ComPacT NSX - Déclencheur MicroLogic 7.3 E 570A - 4P4D pour NSX630

NSX630 DECL MIC7.3 4P4D 570A

Code article : SCHC6347E570

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	11 027,5200 € / U


	Prix unitaire net HT
	4 570,6038 € / U
	soit :
	5 484,7246 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481994264
Réf. fabricant : C6347E570

Informations complémentaires :
Le déclencheur électronique MicroLogic 7.3 Vigi est un
appareil à composer avec un bloc de coupure de la gamme
ComPacT NSX. En 570A, 4P4D, ce dispositif assure une
protection de surcharge long-retard, court-retard et
instantanée.

Type :	Type A

Gamme :	ComPacT nouvelle génération

Gamme de produits :	ComPacT NSX400...630 nouvelle génération

Type de produit ou équipement :	Unité de contrôle

Nom du déclencheur :	Micrologic 7.3 E

Type de déclencheur :	Électronique

Compatibilité de gamme :	ComPacT nouvelle génération NSX630

Application :	Distribution

Description des pôles :	4P

Pôles protégés :	3t3t + N/24t

Fonctions de protection du déclencheur :	LSIR

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Calibre du déclencheur :	570 A à 40 oC

(ue) tension assignée d'emploi :	440 V CA 50/60 Hz

Type de réseau :	CA

Fréquence du réseau :	50/60 Hz

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,4?1 x In

Réglage de la temporisation de la protection longue durée tr :	Réglable

Plage de réglage de la temporisation de la protection longue durée (tr) :	15?400 s à 1,5 x Ir0,35?11 s à 7,2 x Ir0,5?16 s à 6 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Réglage du seuil de protection courte durée isd :	Réglable

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Réglage de la temporisation de la protection courte durée tsd :	Réglable

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0?0,4 s

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1,5?12 x In Compact NSX4006900 A Compact NSX630

Protection différentielle :	Intégrée

Plage de réglage de la sensibilité de la protection différentielle (i?n) :	10 A5 A300 mA500 mA3 A1 A

Mode spécifique de protection différentielle :	Off utilisation de l'interrupteur rotatif I?n

Réglage de la temporisation de la protection différentielle :

Plage réglage de la temporisation de la protection différentielle (?t) :	500 ms1 s150 ms0 ms60 ms

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Type d'afficheur :	Afficheur LCD

Type de mesure :	Compteur d'énergie

Communication des données :	Paramètres de protection et d'alarmeMesure de l'énergieDemande de courant et puissanceQual

Normes :	UL 508NEMA AB1CEI 60947-2EN 60947-2

Certifications du produit :	CBCCCEAC

Degré de pollution :	3 se conformer à CEI 60947-1

Degré de protection ip :	IP40 se conformer à CEI 60529

Température de l'air ambiant en fonctionnement :	-25?70 oC

Température ambiante de stockage :	-40?85 oC

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	2,404 kg

Hauteur de l'emballage 1 :	11,3 cm

Largeur de l'emballage 1 :	9,5 cm

Longueur de l'emballage 1 :	18,5 cm

Type d'emballage 2 :	P06

Nb produits dans l'emballage 2 :	16

Poids de l'emballage 2 :	58,44 kg

Hauteur de l'emballage 2 :	105 cm

Largeur de l'emballage 2 :	60 cm

Longueur de l'emballage 2 :	80 cm

Type d'emballage 3 :	S03

Nb produits dans l'emballage 3 :	2

Poids de l'emballage 3 :	5,43 kg

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Garantie :	18 mois

Courant permanent nominal (iu) (a) :	570,0

Nombre de pôles :	4,0

Fonction déclencheur de court-circuit :	retardé

Réglage de courant du déclencheur de surcharge (a) :	228,0

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	440,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	440,0

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	855,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	6840,0

Finition de la protection du moteur :	déclencheur électronique

Type de tension d'actionnement :	AC

Qc unité :	1

Qct :	PF

Qc carton :	2

Mots clés : compact nsx déclencheur micrologic c6347e570 3606481994264 schc6347e570
