Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

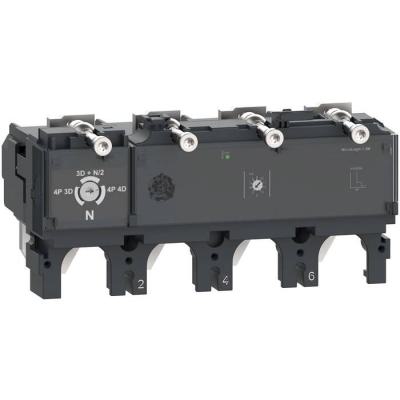

ComPacT NSX - Déclencheur MicroLogic 2.3 630A - 4P4D pour NSX630

Décl. ML2.3 630A 4P4D NSX630

Code article : SCHC6342D630

Disponibilité :
	2 U en stock


	Prix tarif catalogue fabricant TTC
	3 735,0960 € / U


	Prix unitaire net HT
	1 486,3473 € / U
	soit :
	1 783,6168 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482003279
Réf. fabricant : C6342D630

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique MicroLogic 2.3 est un appareil
à composer avec un bloc de coupure de la gamme ComPacT NSX.
Doté d'un calibre 250A, en 4P4D, ce dispositif assure une
protection de surcharge long-retard et instantanée.

Application :	Distribution

Courant nominal (a) :	630

Poids :	71,708 kg

Type :	Unité de controle

Type de tension :	auto-alimenté

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX400...630 nouvelle génération

Compatibilité de gamme :	ComPacT nouvelle génération NSX630

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Finition de la protection du moteur :	déclencheur électronique

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	EN/CEI 60947-2UL 508

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 2.3

Calibre du déclencheur :	630 A à 40 °C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type de déclencheur :	Electronique

Poles protégés :	3t + N/23t4t

Certifications du produit :	MarineCCCEAC

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	250...630 A

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-50 85 °C

Fréquence du réseau :	50/60 Hz

Poids de l'emballage 3 :	7,901 kg

Hauteur de l'emballage 1 :	13,5 cm

Largeur de l'emballage 1 :	17,3 cm

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Position du pole neutre :	Gauche

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,02 s

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	6900 A

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	6900,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	6900,0

Longueur de l'emballage 1 :	22 cm

Hauteur de l'emballage 2 :	50 cm

Largeur de l'emballage 2 :	60 cm

Longueur de l'emballage 2 :	80 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Réglage de courant du déclencheur de surcharge (a) :	630,0

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P06

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de poles :	4,0

Description des poles :	4P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	32

Qct :	PF

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 3 :	4

Qc unité :	1

Qc carton :	4

Mots clés : compact nsx déclencheur micrologic c6342d630 3606482003279 schc6342d630
