Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

ComPacT NSX630N - Disjoncteur - MicroLogic 2.3 630A - 4P4D - 50kA - fixe

NSX630N disj ML2.3 630A 4P4D

Code article : SCHC63N42D630

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	12 020,6760 € / U


	Prix unitaire net HT
	4 783,5178 € / U
	soit :
	5 740,2214 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482002760
Réf. fabricant : C63N42D630

Fabriqué en France

Informations complémentaires :
Le disjoncteur NSX630N est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur électro. MicroLogic
2.3 630A, 4P4D PdC N, niveau de perf. 50kA 380/415V, il
dispose d'une commande par maneton pour un montage sur
platine.

Calibre du déclencheur :	630 A à 40 °C

Indice de protection (ip) :	IP40

Nombre de pôles :	4

Tension assignée :	690 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	85 kA à 240 V CA 50/60 Hz se conformer à UL 50822 kA Icu à 525 V CA 50/60 Hz se conformer

Pouvoir de coupure nominal en court-circuit de service (ics) :	11 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-285 kA à 220/240 V CA 50/60 Hz se confo

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Durée de vie électrique :	2000 cycle à 690 V In6000 cycle à 690 V In/24000 cycle à 440 V In8000 cycle à 440 V In/2

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable 9 positions

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	N 50 kA 415 V CA

Finition de l'élément d'actionnement :	manette / levier

Nom du déclencheur :	Micrologic 2.3

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	630 A à 40 °C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Plage de réglage du déclencheur de court-circuit non retardé (a) :	6900,0 6900,0

Application :	Distribution

Pôles protégés :	4t3t3t + N/2

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	CCCEACMarine

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	338,0 6900,0

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	15000 cycle

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	250...630 A

Réglage de courant du déclencheur de surcharge (a) :	225,0 630,0

Type de raccordement du circuit principal :	borne à vis

Nombre d'emplacements pour les auxiliaires électriques :	6 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Poids de l'emballage 2 :	15,563 kg

Fréquence du réseau :	50/60 Hz

Nom de l'appareil :	NSX630N

Pertes de puissance :	39,69 W

Poids :	8,13 kg

Poids de l'emballage (kg) :	7,43 kg

Hauteur de l'emballage 1 :	14,7 cm

Longueur de l'emballage 1 :	28,9 cm

Garantie :	18 mois

Position du pôle neutre :	Gauche

Raccordement amont :	Façade

Raccordement aval :	Façade

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	6900 A

Largeur (l) :	185 mm

Hauteur (h) :	255 mm

Profondeur (p) :	110 mm

Humidité relative :	095 %

Pas" de raccordement :	45 mm

Largeur de l'emballage 1 :	20 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	40 cm

Longueur de l'emballage 2 :	60 cm

Courant permanent nominal (iu) (a) :	630,0

Position du raccordement de circuit principal :	avant

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) :	50,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S04

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	4P

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	2

Qc unité :	1

Qc carton :	2

Mots clés : compact nsx disjoncteur micrologic fixe c63n42d630 3606482002760 schc63n42d630

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

4 783,5178 € / U HT
5 740,2214 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCH29370 NSX630 verrou 3 cadenas amov 3303430293705		24,0383 € / U HT 28,8460 € / U TTC

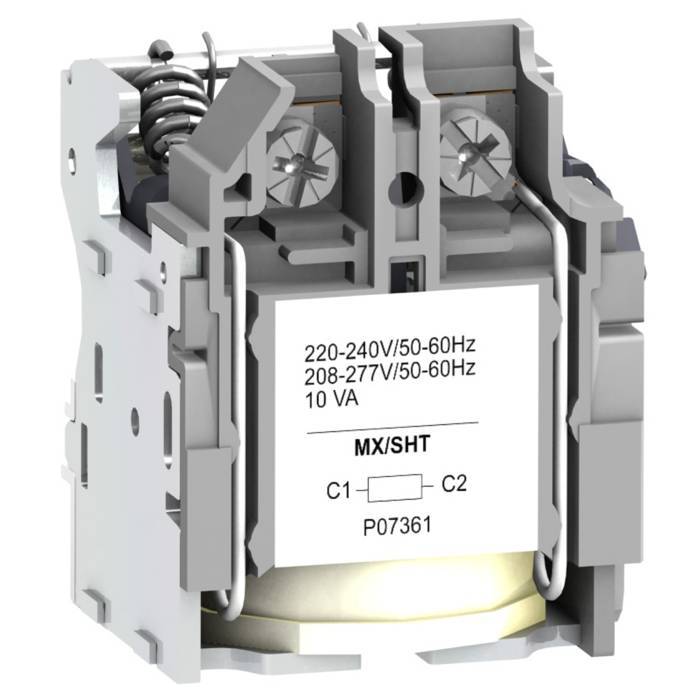

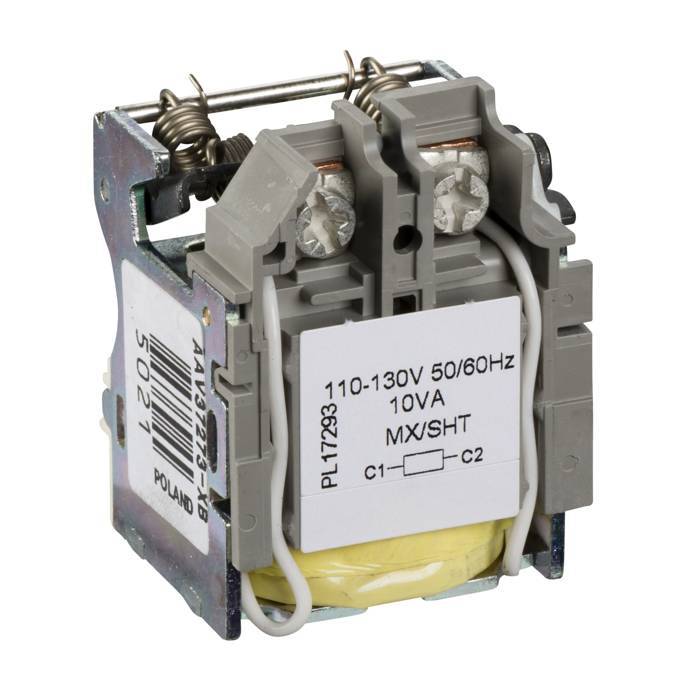

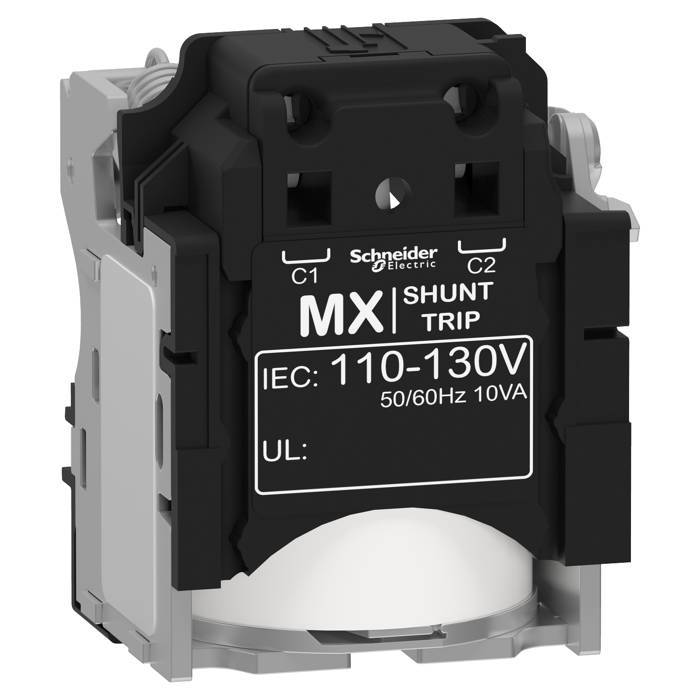

	SCHLV429386 Bobine ouvert MX 110Vca NSX630 3606480019081		120,8717 € / U HT 145,0460 € / U TTC

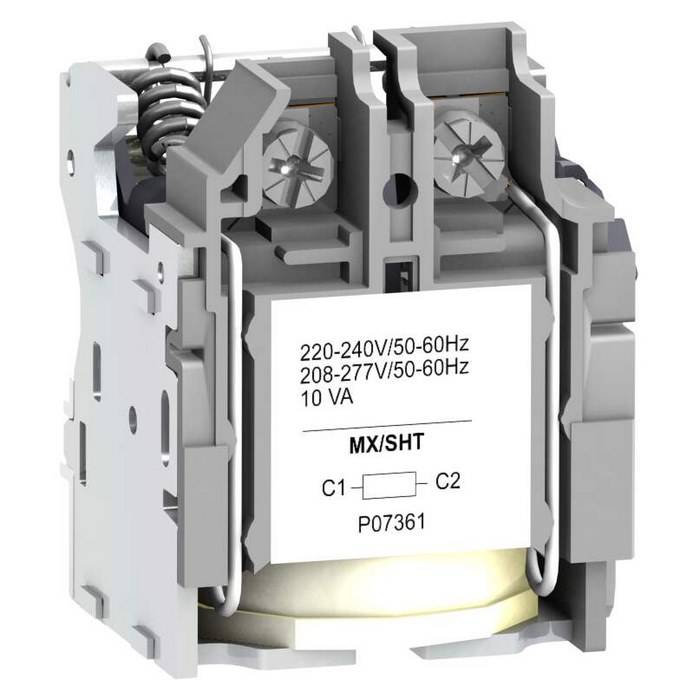

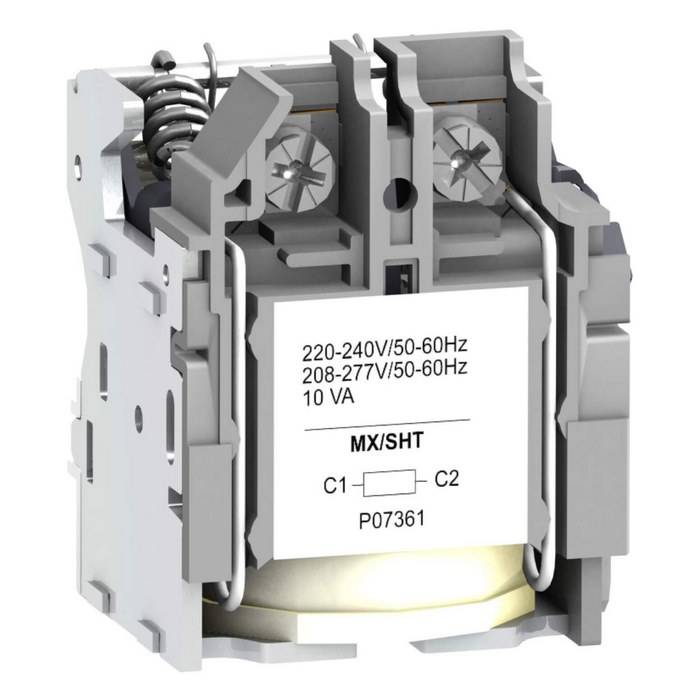

	SCHLV429385 Bobine ouvert MX 48Vca NSX630 3606480019074		125,5414 € / U HT 150,6497 € / U TTC

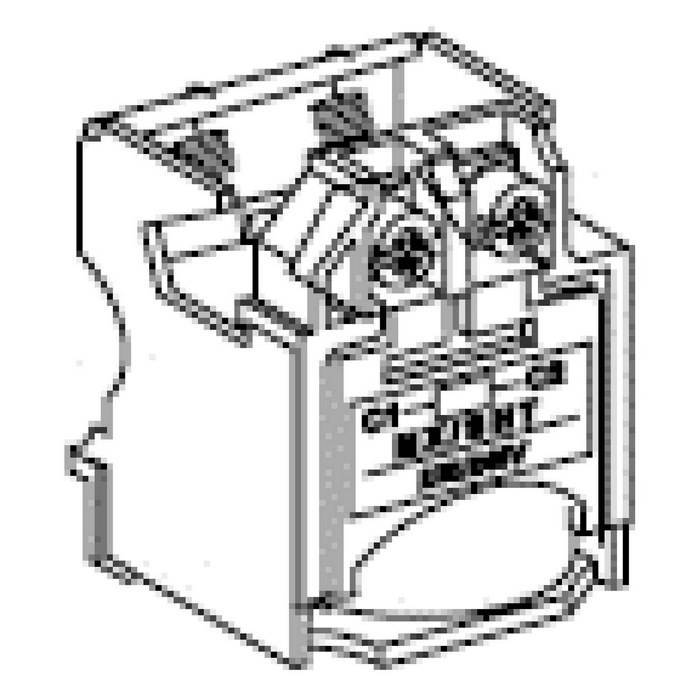

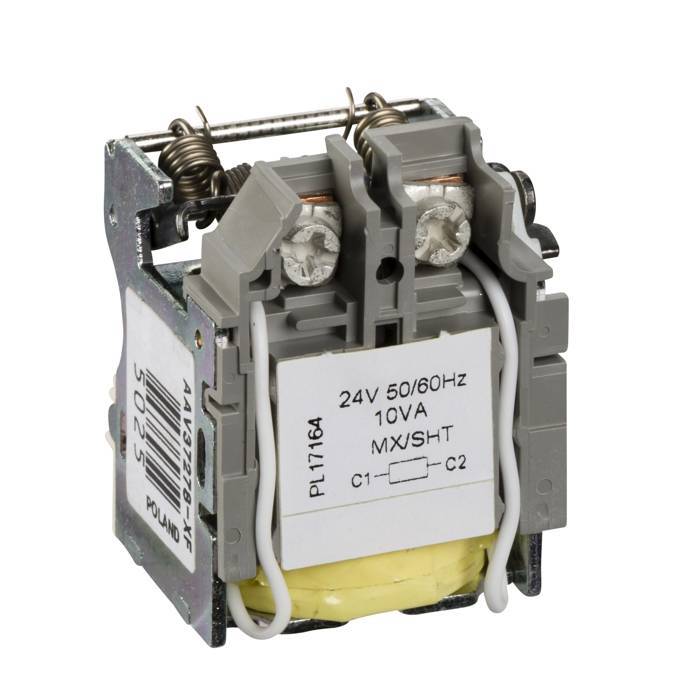

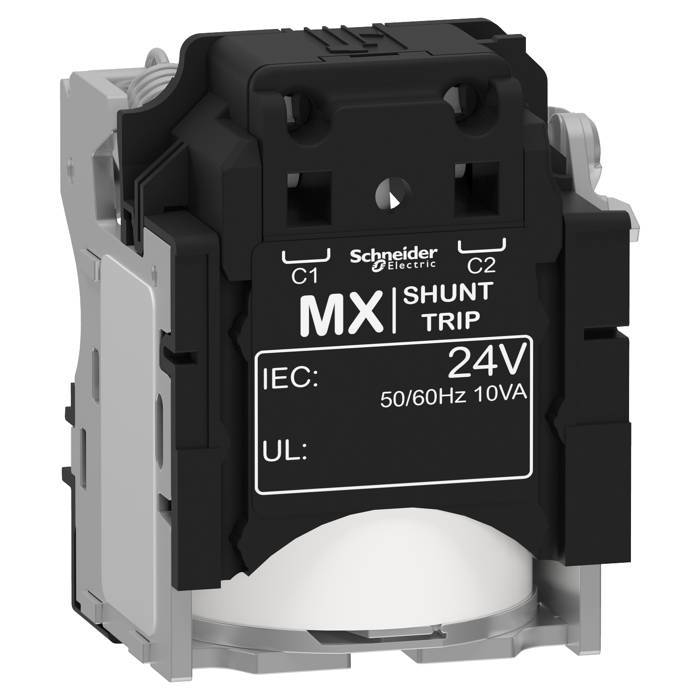

	SCHLV429384 Bobine ouvert MX 24Vca NSX630 3606480019067		131,3845 € / U HT 157,6614 € / U TTC

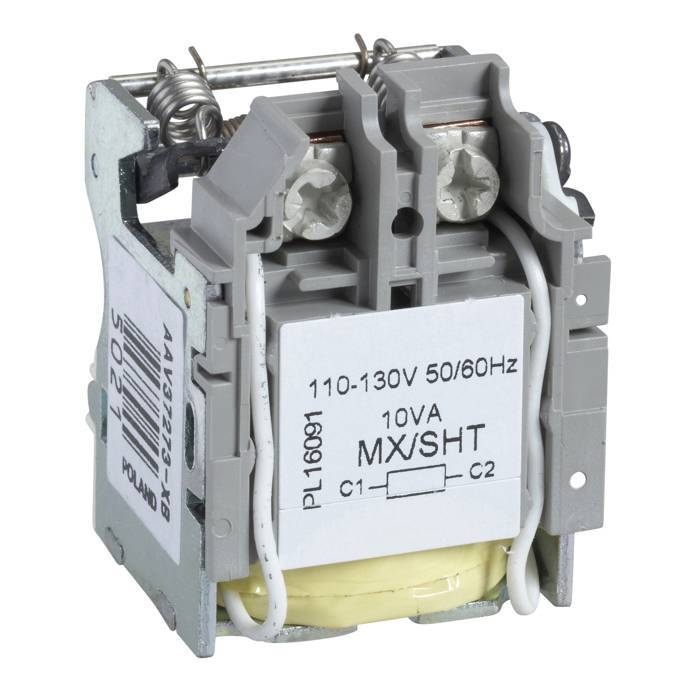

	SCHLV429383 Bobine ouvert MX 60Vcc NSX630 3606480019050		195,2041 € / U HT 234,2449 € / U TTC

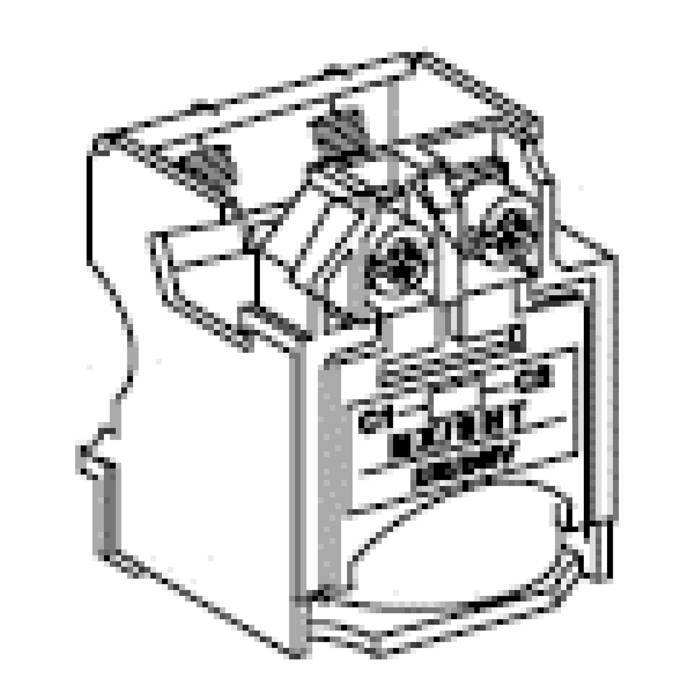

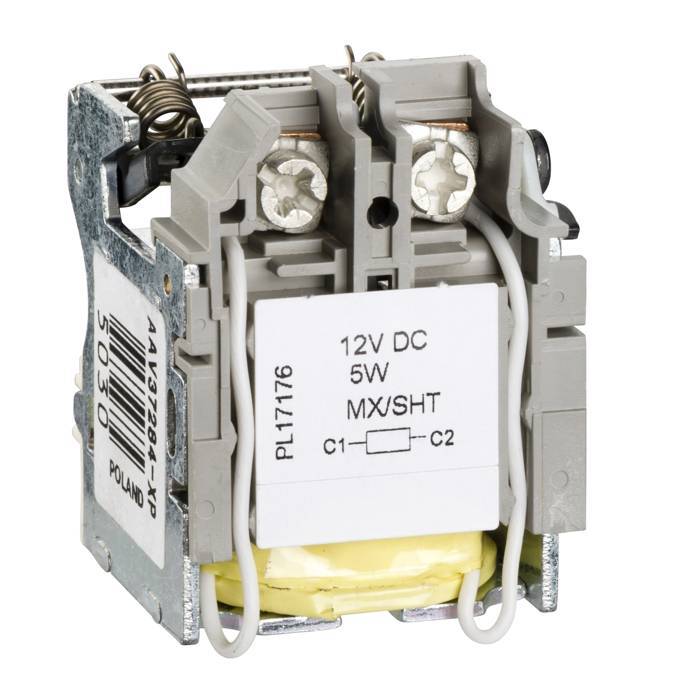

	SCHLV429382 Bobine ouvert MX 12Vcc NSX630 3606480019043		125,3210 € / U HT 150,3852 € / U TTC

	SCHLV429318 Cadre bloc vigi 225 IP40 3606480021169		43,0621 € / U HT 51,6745 € / U TTC

	SCHLV429316 Cadre bloc vigi IP40 NSX250 3606480021145		23,3007 € / U HT 27,9608 € / U TTC

	SCHLV429287 Contact châssis CE/CD NSX630 3606480021602		100,3296 € / U HT 120,3955 € / U TTC

	SCHLV429286 Verrouillage châssis NSX630 3606480021343		98,3564 € / U HT 118,0277 € / U TTC

	SCHLV429285 Sas porte châssis-disjv NSX630 3606480021466		42,8608 € / U HT 51,4330 € / U TTC

	SCHLV429272 Bloc transfo 3P 100/5A NSX630 3606480021565		111,2543 € / U HT 133,5052 € / U TTC

	SCHLV429226 10 étiquettes repérage NSX630 3606480026133		20,9108 € / U HT 25,0930 € / U TTC

	SCH29452 NSX contact aux. OF/SD/SDE/SDV 3303430294528		69,0928 € / U HT 82,9114 € / U TTC

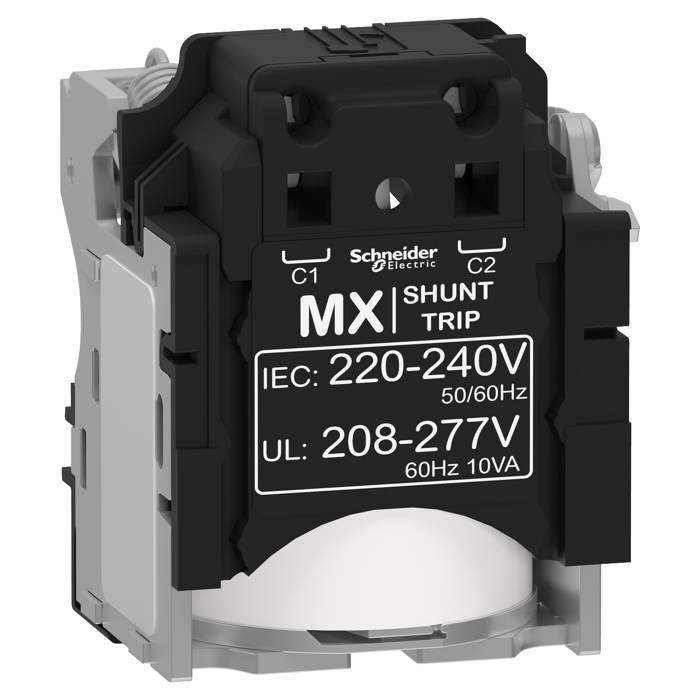

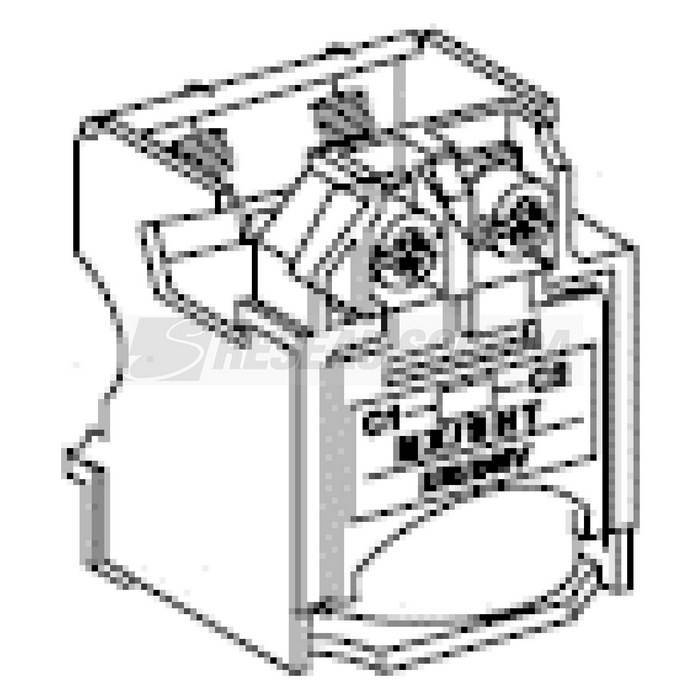

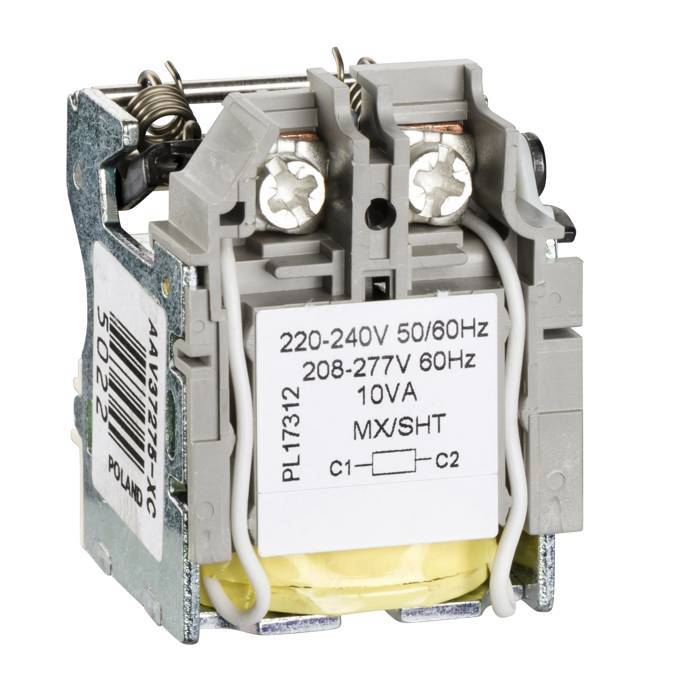

	SCHLV429387 Bobine ouvert MX 240Vca NSX630 3606480019098		120,6417 € / U HT 144,7700 € / U TTC	U	Ajouter
