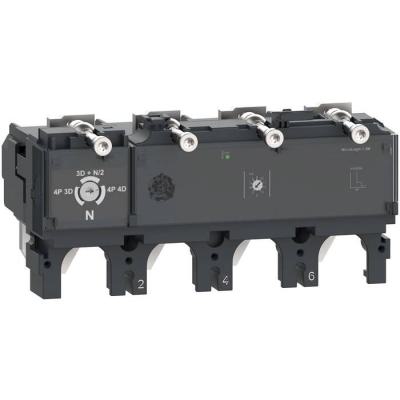

ComPacT NSX - Déclencheur MicroLogic 2.3 250A - 4P4D pour NSX400-630

Décl. ML2.3 250A 4P4D NSX400

Code article : SCHC4042D250

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	3 347,2200 € / U


	Prix unitaire net HT
	1 331,9956 € / U
	soit :
	1 598,3947 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482003255
Réf. fabricant : C4042D250

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique MicroLogic 2.3 est un appareil
à composer avec un bloc de coupure ComPacT NSX400-630. Doté
d'un calibre 250A, en 4P4D, ce dispositif assure une
protection de surcharge long-retard et instantanée.

Gamme :	ComPacT nouvelle génération

Gamme de produits :	ComPacT NSX400...630 nouvelle génération

Type de produit ou équipement :	Unité de contrôle

Nom du déclencheur :	Micrologic 2.3

Type de déclencheur :	Électronique

Compatibilité de gamme :	ComPacT nouvelle génération NSX400ComPacT nouvelle génération NSX630

Application :	Distribution

Description des pôles :	4P

Pôles protégés :	4t3t3t + N/2

Position du pôle neutre :	Gauche

Fonctions de protection du déclencheur :	LSoI

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Calibre du déclencheur :	250 A à 40 oC

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Type de réseau :	CA

Fréquence du réseau :	50/60 Hz

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	70...250 A

Réglage de la temporisation de la protection longue durée tr :	Fixe

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,02 s

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	3000 A

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Normes :	UL 508EN/CEI 60947-2

Certifications du produit :	CCCEACMarine

Degré de pollution :	3 se conformer à CEI 60947-1

Température de l'air ambiant en fonctionnement :	-25?70 oC

Température ambiante de stockage :	-50?85 oC

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	1,82 kg

Hauteur de l'emballage 1 :	13,6 cm

Largeur de l'emballage 1 :	17,5 cm

Longueur de l'emballage 1 :	21,6 cm

Type d'emballage 2 :	S03

Nb produits dans l'emballage 2 :	4

Poids de l'emballage 2 :	7,901 kg

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Garantie :	18 mois

Courant permanent nominal (iu) (a) :	250,0

Nombre de pôles :	4,0

Fonction déclencheur de court-circuit :	retardé

Réglage de courant du déclencheur de surcharge (a) :	250,0

Tension d'alimentation de courant nominal us à ca 50€hz (v) :	690,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	690,0

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	3000,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	3000,0

Finition de la protection du moteur :	déclencheur électronique

Type de tension d'actionnement :	AC

Qc unité :	1

Qct :	CT

Qc carton :	4

Mots clés : compact nsx déclencheur micrologic c4042d250 3606482003255 schc4042d250
