Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

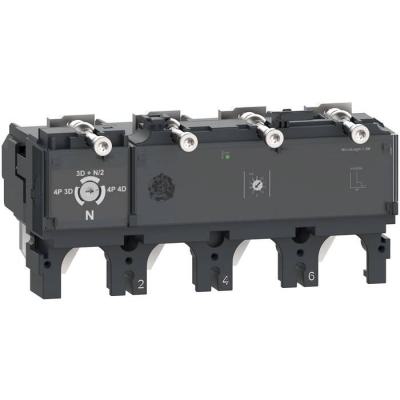

ComPacT NSX - Déclencheur MicroLogic 2.3 400A - 4P4D pour NSX400-630

Décl. ML2.3 400A 4P4D NSX400

Code article : SCHC4042D400

Disponibilité :
	1 U en stock


	Prix tarif catalogue fabricant TTC
	3 376,3080 € / U


	Prix unitaire net HT
	1 343,5708 € / U
	soit :
	1 612,2850 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482003262
Réf. fabricant : C4042D400

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique MicroLogic 2.3 est un appareil
à composer avec un bloc de coupure de la gamme ComPacT NSX.
Doté d'un calibre 400A, en 4P4D, ce dispositif assure une
protection de surcharge long-retard et instantanée.

Application :	Distribution

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Compatibilité de gamme :	ComPacT nouvelle génération NSX400ComPacT nouvelle génération NSX630

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Plage de réglage de la temporisation de la protection longue durée (tr) :	11ás à 7,2 x Ir16ás à 6 x Ir400ás à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX400...630 nouvelle génération

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Finition de la protection du moteur :	déclencheur électronique

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	EN/CEI 60947-2UL 508

Type de produit ou équipement :	Unité de contrôle

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 2.3

Calibre du déclencheur :	400áA à 40á°C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type de déclencheur :	Electronique

Pôles protégés :	3t + N/23t4t

Certifications du produit :	CCCMarineEAC

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	160...400 A

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Poids de l'emballage 2 :	71,708ákg

Fréquence du réseau :	50/60 Hz

Poids de l'emballage 3 :	7,556ákg

Poids de l'emballage (kg) :	1,77ákg

Largeur de l'emballage 1 :	17,5ácm

Longueur de l'emballage 1 :	20,5ácm

Garantie :	18 mois

Fonction déclencheur de court-circuit :	retardé

Position du pôle neutre :	Gauche

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,02ás

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	4800 A

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	4800,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	4800,0

Hauteur de l'emballage 1 :	14ácm

Hauteur de l'emballage 2 :	50ácm

Largeur de l'emballage 2 :	60ácm

Longueur de l'emballage 2 :	80ácm

Hauteur de l'emballage 3 :	30ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Courant permanent nominal (iu) (a) :	400,0

Réglage de courant du déclencheur de surcharge (a) :	400,0

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	690,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	690,0

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	P06

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de pôles :	4,0

Description des pôles :	4P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	32

Type de tension d'actionnement :	AC

Qct :	PF

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 3 :	4

Qc unité :	1

Qc carton :	4

Mots clés : compact nsx déclencheur micrologic c4042d400 3606482003262 schc4042d400
