Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

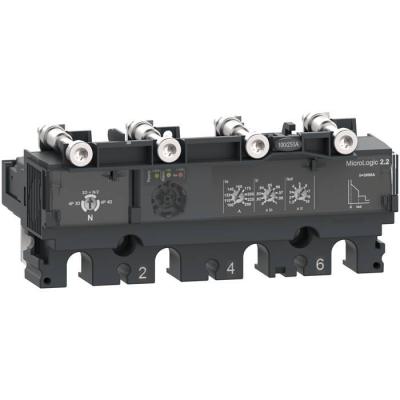

ComPacT NSX - Déclencheur MicroLogic 2.2 250A - 4P4D pour NSX250

Décl. ML2.2 250A 4P4D NSX250

Code article : SCHC2542D250

Disponibilité :
	1 U en stock


	Prix tarif catalogue fabricant TTC
	2 205,0480 € / U


	Prix unitaire net HT
	877,4787 € / U
	soit :
	1 052,9744 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482000087
Réf. fabricant : C2542D250

Fabriqué en France

Informations complémentaires :
Le déclencheur électronique MicroLogic 2.2 est un appareil
à composer avec un bloc de coupure de la gamme ComPacT NSX.
Doté d'un calibre 250A, en 4P4D, ce dispositif assure une
protection de surcharge long-retard et instantanée.

Calibre du déclencheur :	250 A à 40 °C

Tension assignée :	690 V CA 50/60 Hz

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Compatibilité de gamme :	ComPacT nouvelle génération NSX250

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Réglage du seuil de protection courte durée isd :	Réglable 9 positions

Normes :	UL 508EN/CEI 60947-2

Type de produit ou équipement :	Unité de contrôle

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 2.2

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Type de déclencheur :	Electronique

Application :	Distribution

Pôles protégés :	4t3t + N/23t

Certifications du produit :	CCCMarineEAC

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	100...250 A

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-5085 °C

Poids de l'emballage 2 :	10,401 kg

Fréquence du réseau :	50/60 Hz

Poids de l'emballage (kg) :	572,9 g

Garantie :	18 mois

Position du pôle neutre :	Gauche

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0,02 s

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	3000 A

Hauteur de l'emballage 1 :	6,5 cm

Largeur de l'emballage 1 :	9,2 cm

Longueur de l'emballage 1 :	15 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Description des pôles :	4P

Type de réseau :	CA

Nb produits dans l'emballage 2 :	18

Qc carton :	18

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur micrologic c2542d250 3606482000087 schc2542d250
