Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

ComPacT NSX250F - Disjoncteur - MicroLogic 2.2 250A - 4P4D - 36kA - montage fixe

NSX250F disj ML2.2 250A 4P4D

Code article : SCHC25F42D250

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	4 757,6640 € / U


	Prix unitaire net HT
	1 893,2687 € / U
	soit :
	2 271,9224 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482005570
Réf. fabricant : C25F42D250

Informations complémentaires :
Le disjoncteur NSX250F est un appareil complet de la gamme
ComPacT NSX. Equipé d'un déclencheur électronique
MicroLogic 2.2 250A, 4P4D PdC F, perform. 36kA 415Vca
50/60Hz, il dispose d'une commande par maneton pour un
montage sur platine.

Calibre du déclencheur :	250 A à 40 °C

Indice de protection (ip) :	IP40

Nombre de poles :	4

Tension assignée :	690 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	85 kA à 240 V CA 50/60 Hz se conformer à UL 50822 kA Icu à 525 V CA 50/60 Hz se conformer

Pouvoir de coupure nominal en court-circuit de service (ics) :	35 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-236 kA à 380/415 V CA 50/60 Hz se confo

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Durée de vie électrique :	5000 cycle à 690 V In10000 cycle à 690 V In/210000 cycle à 440 V In20000 cycle à 440 V In/

Altitude de fonctionnement :	0 2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Paramètres de protection neutre :	0,5 x Ir (3t + N/2)1 x Ir (4t)Aucune protection (3t)

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage de la temporisation de la protection différentielle ?t :	Réglable 9 positions

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Niveau de performance :	F 36 kA 415 V CA

Finition de l'élément d'actionnement :	manette / levier

Nom du déclencheur :	Micrologic 2.2

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	250 A à 40 °C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Application :	Distribution

Poles protégés :	3t + N/23t4t

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	CCCMarineEAC

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	20000 cycle

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	100...250 A

Type de raccordement du circuit principal :	borne à vis

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-50 85 °C

Poids de l'emballage 2 :	17,594 kg

Fréquence du réseau :	50/60 Hz

Poids de l'emballage (kg) :	2,609 kg

Nom de l'appareil :	NSX250F

Garantie :	18 mois

Position du pole neutre :	Gauche

Pertes de puissance :	17,6 W

Raccordement amont :	Facade

Raccordement aval :	Facade

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	3000 A

Largeur (l) :	140 mm

Hauteur (h) :	161 mm

Poids :	2,8 kg

Humidité relative :	0 95 %

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	2500,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	3000,0

Pas" de raccordement :	35 mm

Profondeur (p) :	86 mm

Hauteur de l'emballage 1 :	15 cm

Largeur de l'emballage 1 :	18 cm

Longueur de l'emballage 1 :	19 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Courant permanent nominal (iu) (a) :	250,0

Réglage de courant du déclencheur de surcharge (a) :	250,0

Position du raccordement de circuit principal :	avant

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Courant de commutation de court-circuit limite nominal icu à 400 v, 50 hz (ka) :	36,0

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des poles :	4P

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	6

Qc unité :	1

Qc carton :	6

Mots clés : compact nsx disjoncteur micrologic montage fixe c25f42d250 3606482005570 schc25f42d250

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 893,2687 € / U HT
2 271,9224 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC25F42D100 NSX250F disj ML2.2 100A 4P4D 3606482005556		1 450,2508 € / U HT 1 740,3010 € / U TTC

	SCHLV429260 4 bornes alu 185mm² NSX250 3606480019364		51,4484 € / U HT 61,7381 € / U TTC	U	Ajouter

	SCHLV429258 4 cosses cu 185mm² sép NSX250 3606480019463		77,0528 € / U HT 92,4634 € / U TTC

	SCHLV429257 4 cosses cu 150mm² sép NSX250 3606480019456		63,9057 € / U HT 76,6868 € / U TTC

	SCHLV429256 4 cosses cu 120mm² sép NSX250 3606480019449		53,7760 € / U HT 64,5312 € / U TTC

	SCHLV429249 4 bornes 6 câbles 35mm² sépar 3606480019340		190,1176 € / U HT 228,1411 € / U TTC

	SCHLV429245 Lot 4 bornes alu 240mm² <=250A 3606481274366		66,9949 € / U HT 80,3939 € / U TTC

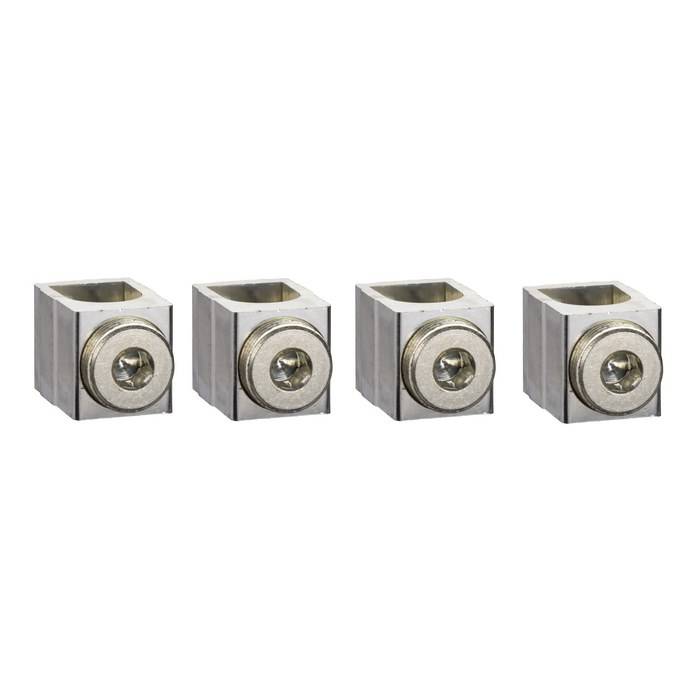

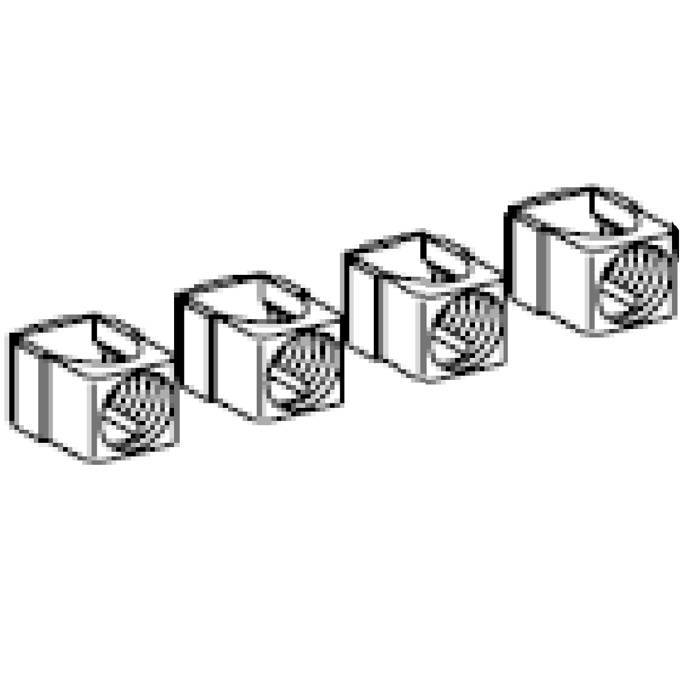

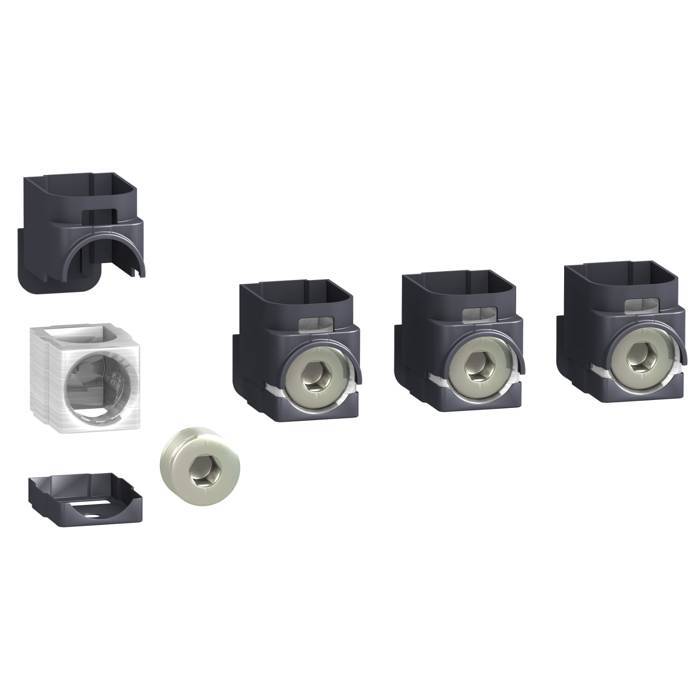

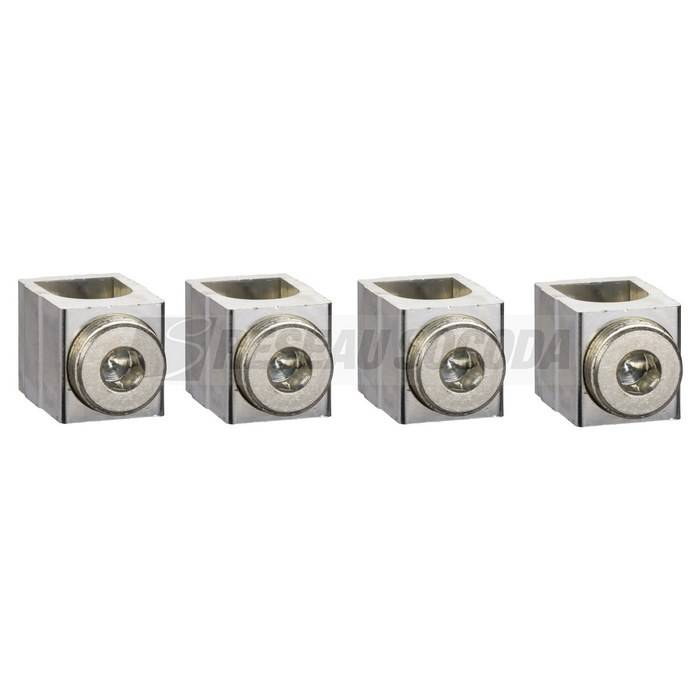

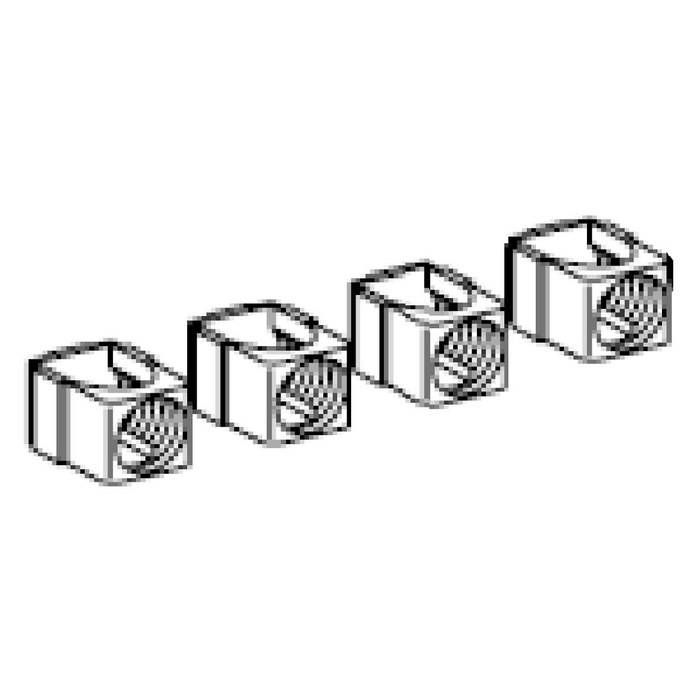

	SCHLV429228 4 bornes alu 95mm² NSX250 3606480019302		42,6837 € / U HT 51,2204 € / U TTC	U	Ajouter

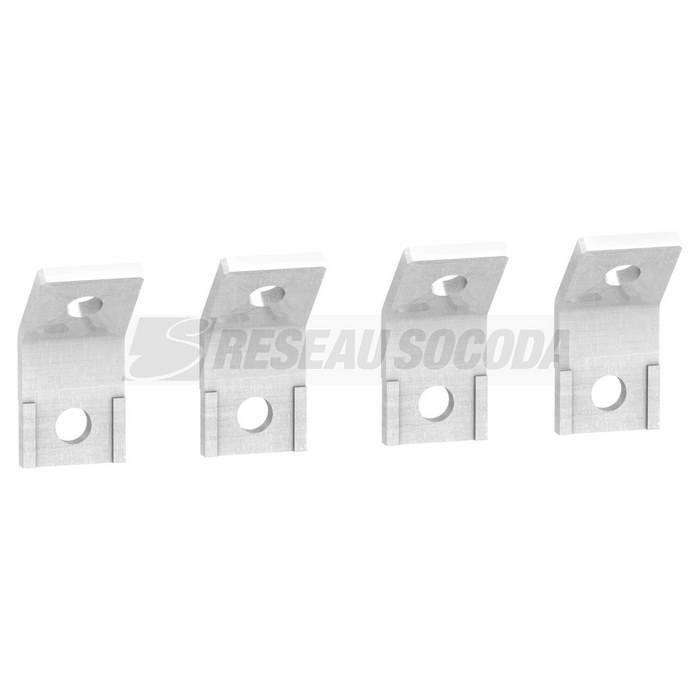

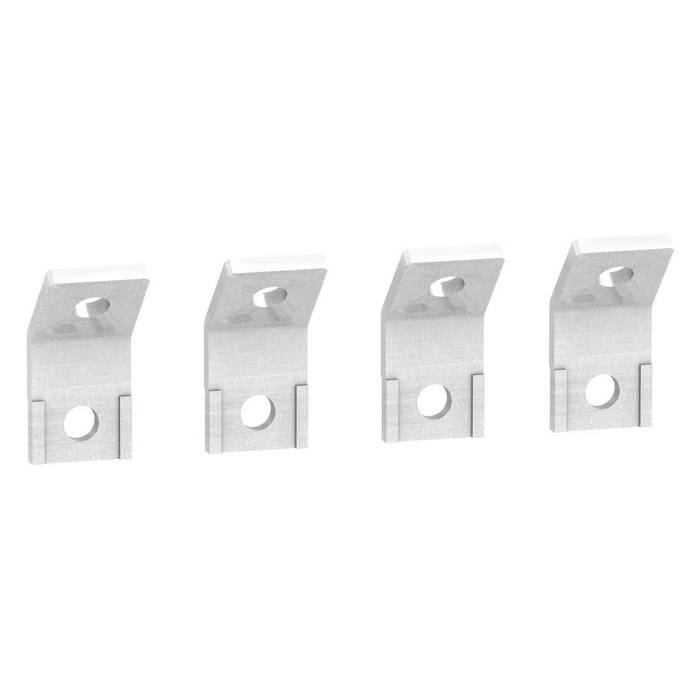

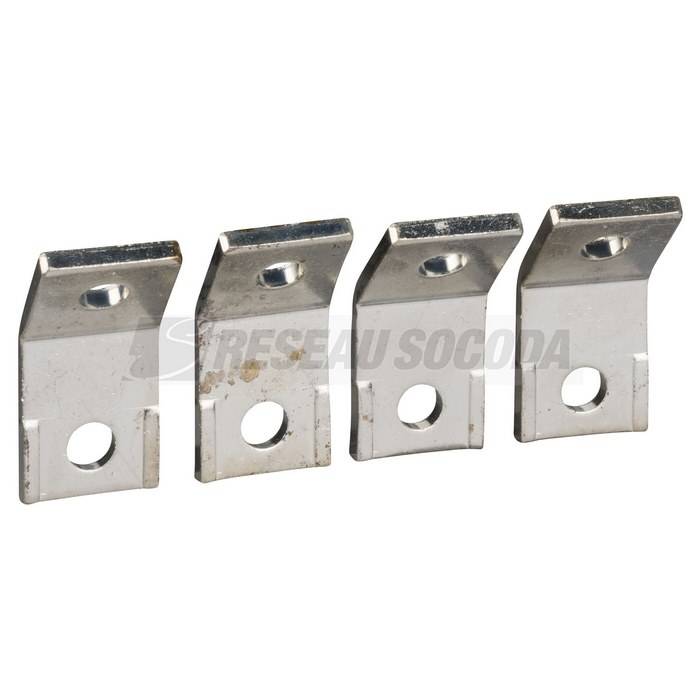

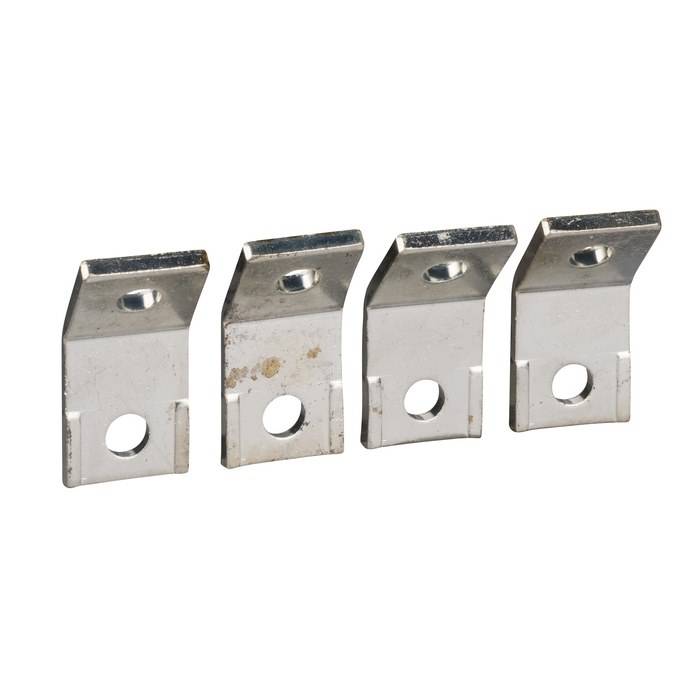

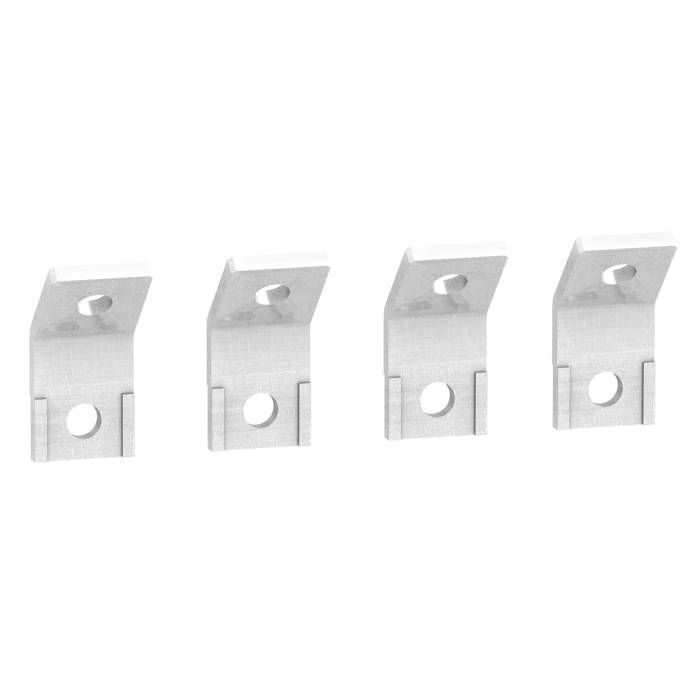

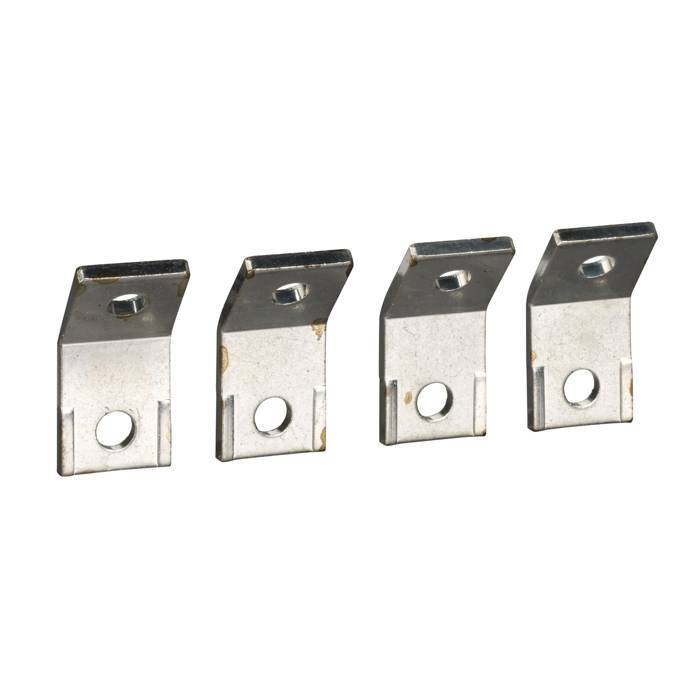

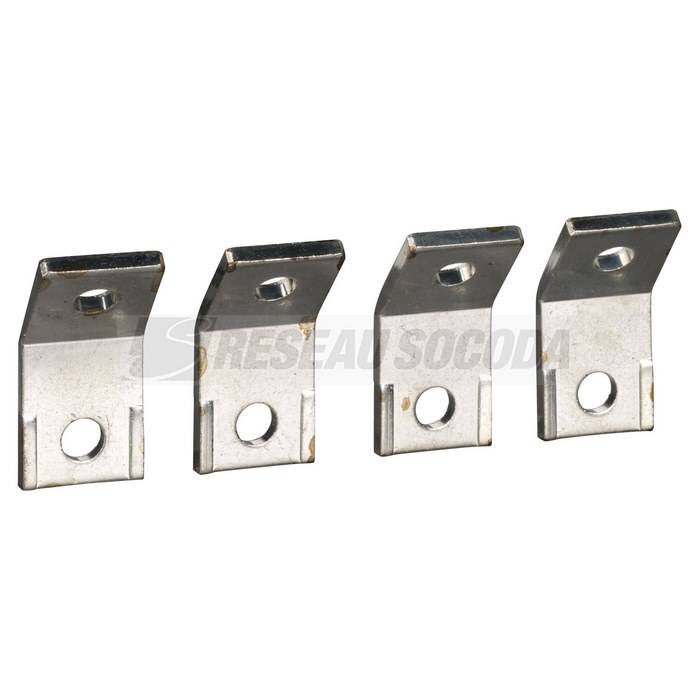

	SCHLV429224 4 plages sraccord 45° NSX250 3606480019746		42,7556 € / U HT 51,3067 € / U TTC

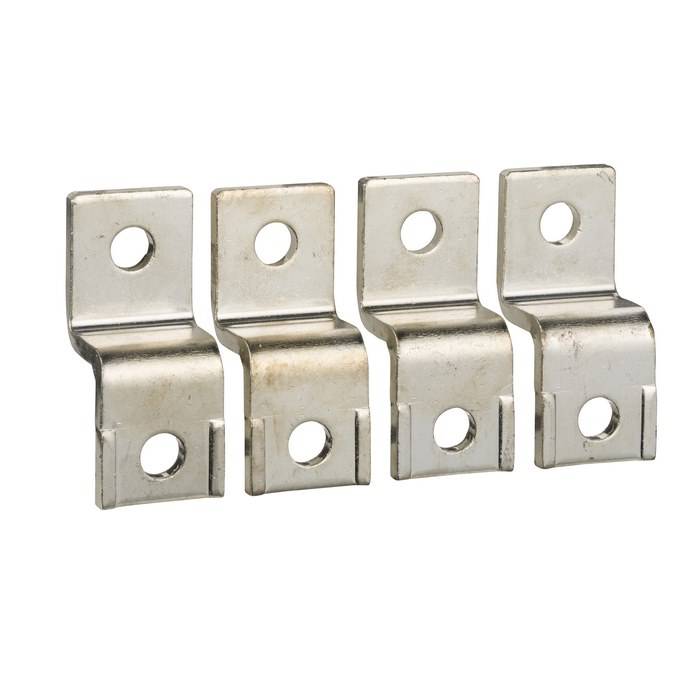

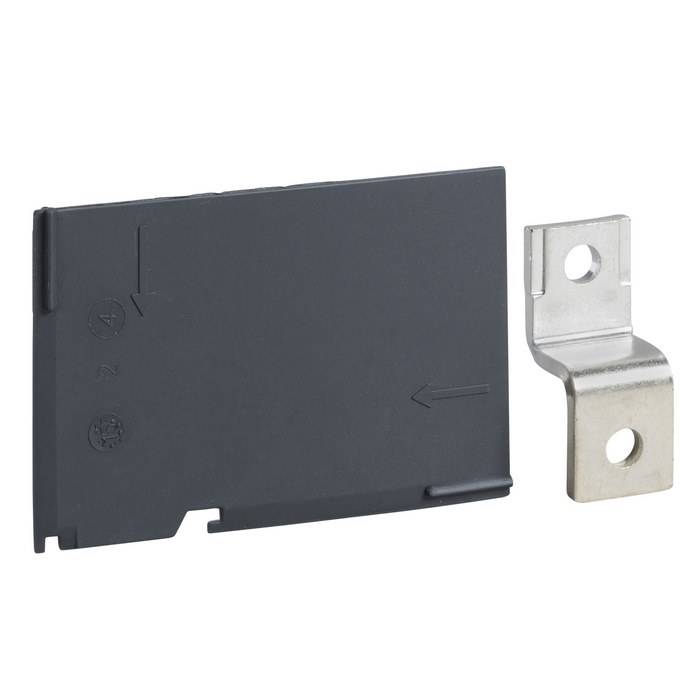

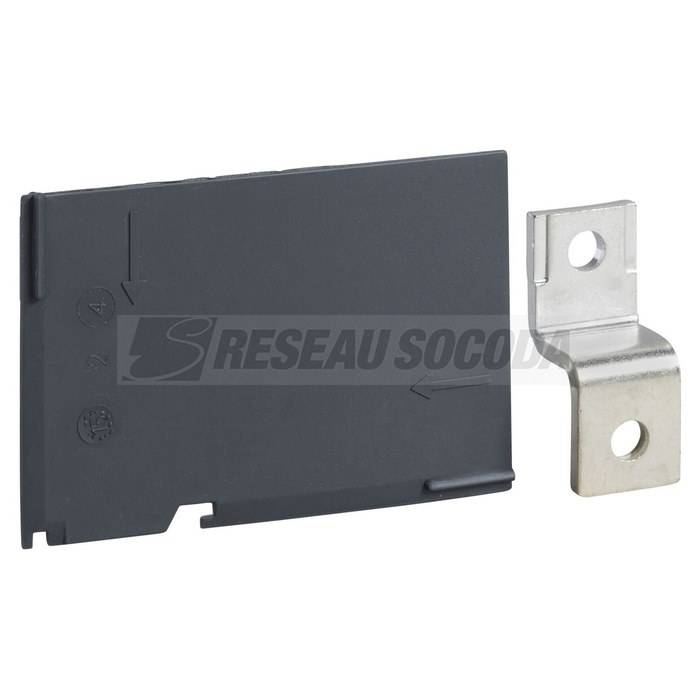

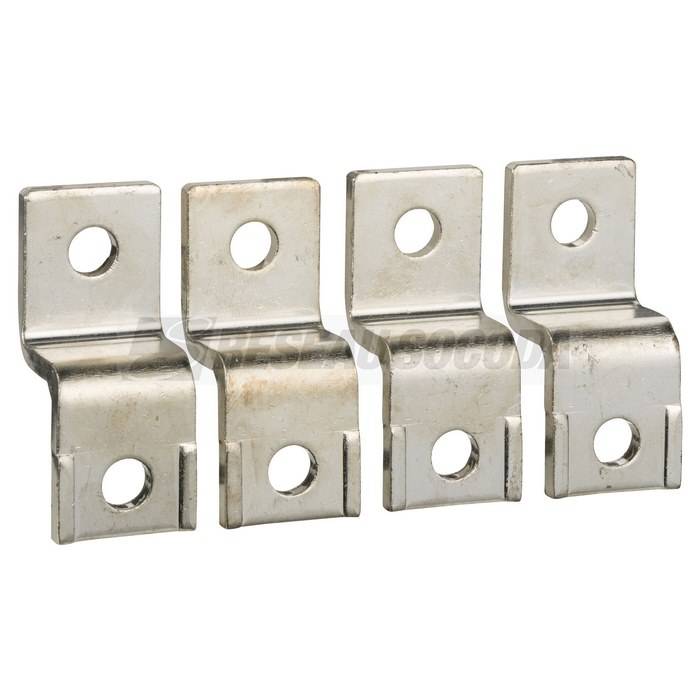

	SCHLV429222 4 plages double L sép NSX250 3606480019609		44,2498 € / U HT 53,0998 € / U TTC

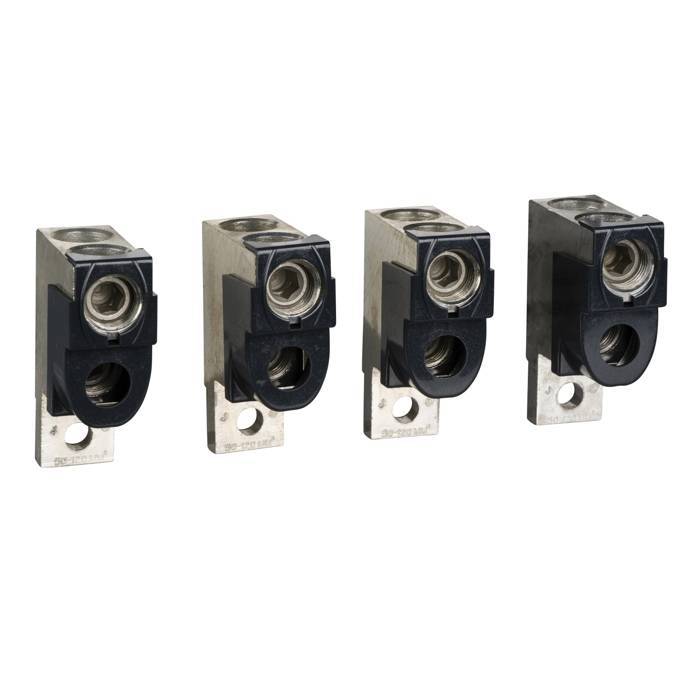

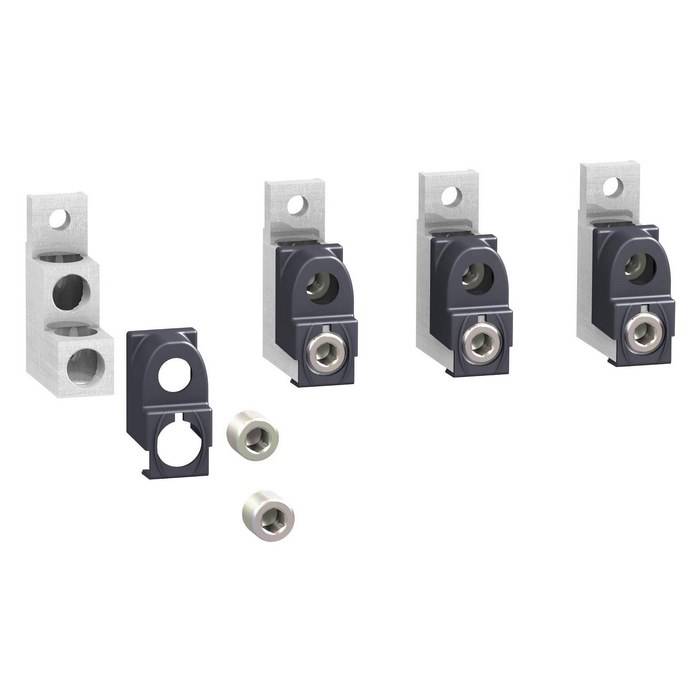

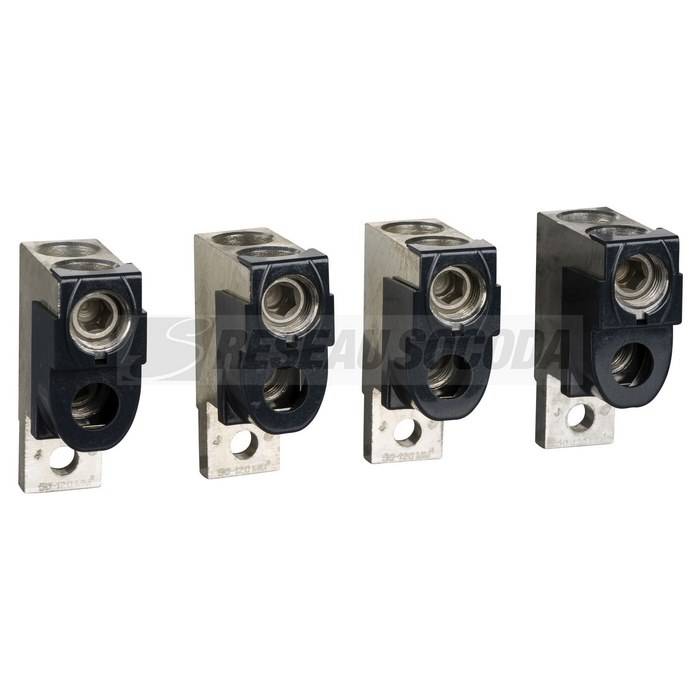

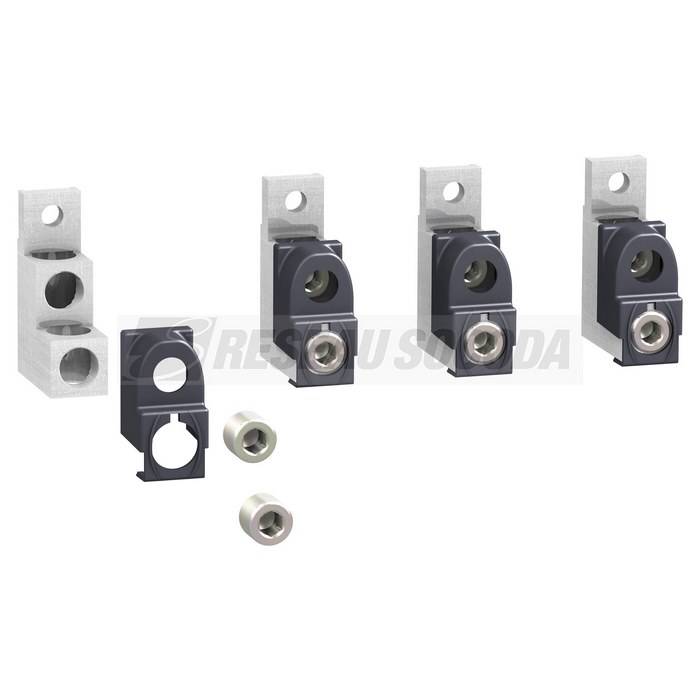

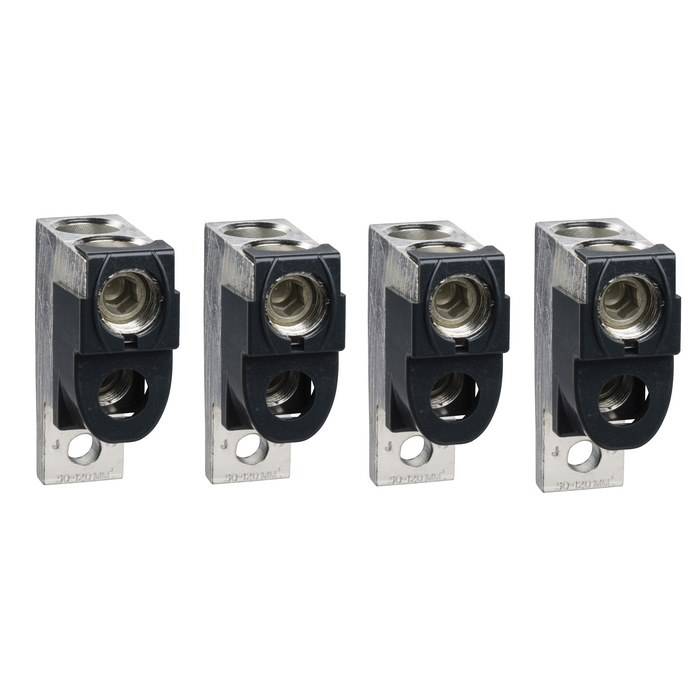

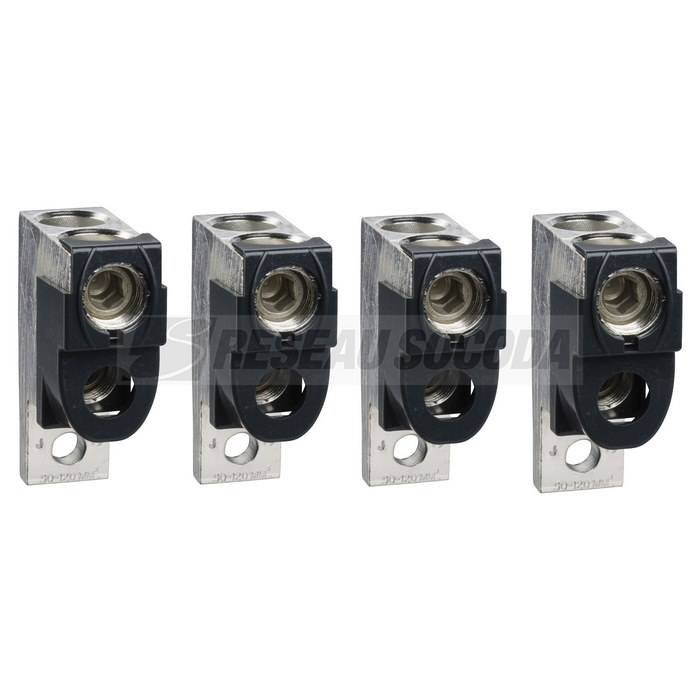

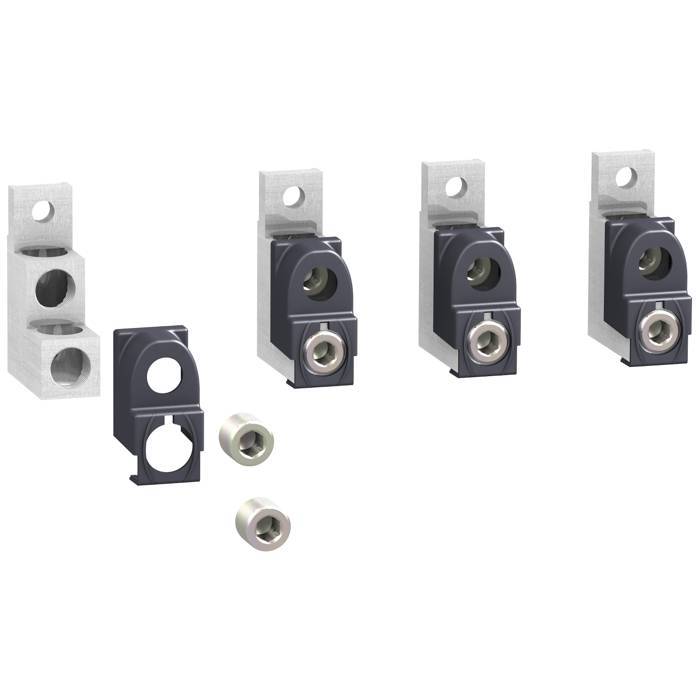

	SCHLV429219 4 bornes 2 câbles 4P NSX250 3606480019289		155,7724 € / U HT 186,9269 € / U TTC
