Protection Equipements & Personnes » Schneider Electric » Compact Nsx Disj. & Inter.<= 250A

Information(s) non contractuelle(s)

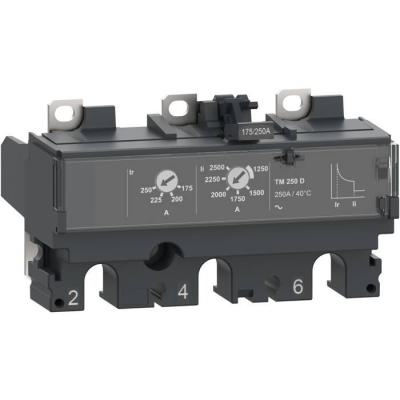

ComPacT NSX - Déclencheur magnéto-thermique - TM-D 250A - 3P3D pour NSX250

Décl.TMD 250A 3P3D pour NSX250

Code article : SCHC253TM250

Disponibilité :
	1 U en stock


	Prix tarif catalogue fabricant TTC
	1 470,7440 € / U


	Prix unitaire net HT
	585,2690 € / U
	soit :
	702,3228 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606481999610
Réf. fabricant : C253TM250

Informations complémentaires :
Le déclencheur magnéto-thermique TM-D est un appareil à
composer avec un bloc de coupure de la gamme ComPacT NSX.
Doté d'un calibre 250A, en 3P3D, ce dispositif assure la
protection surcharge (thermique) et court-circuit
(magnétique).

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Gamme de produits :	ComPacT NSX100...250 nouvelle génération

Compatibilité de gamme :	ComPacT nouvelle génération NSX250

Plage de réglage de la temporisation de la protection longue durée (tr) :	120à400ás à 1,5 x In15ás à 6 x Ir

Finition de la protection du moteur :	déclencheur thermique/magnétique

Degré de pollution :	3 se conformer à CEI 60947-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Type de déclencheur :	Thermique-magnétique

Normes :	UL 508EN/CEI 60947-2

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Calibre du déclencheur :	250áA à 40á°C

Application :	Distribution

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Certifications du produit :	EACCCCMarine

Type de produit ou équipement :	Déclencheur

Plage de réglage du seuil de protection courte durée (isd) :	5...10 x In

Fonction déclencheur de court-circuit :	non retardé

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Réglage du seuil de protection courte durée isd :	Réglable

Poids de l'emballage 2 :	13,27ákg

Poids de l'emballage (kg) :	452,5ág

Garantie :	18 mois

Valeur initiale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	1250,0

Valeur finale plage de réglage d'un déclencheur de court-circuit non retardé (a) :	2500,0

Largeur de l'emballage 1 :	10ácm

Longueur de l'emballage 1 :	12ácm

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Courant permanent nominal (iu) (a) :	250,0

Réglage de courant du déclencheur de surcharge (a) :	175,0

Tension d'alimentation de courant nominal us à ca 50áhz (v) :	690,0

Tension d'alimentation de courant nominal us à ca 60 hz (v) :	690,0

Nom du déclencheur :	TM-D

Mode d'installation du disjoncteur :	Fixe

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Hauteur de l'emballage 1 :	7ácm

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de pôles :	3,0

Description des pôles :	3P

Pôles protégés :	3t

Fonctions de protection du déclencheur :	LI

Type de réseau :	CA

Nb produits dans l'emballage 2 :	28

Type de tension d'actionnement :	AC

Qc carton :	28

Qct :	CT

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : compact nsx déclencheur thermique magnétique c253tm250 3606481999610 schc253tm250
