Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

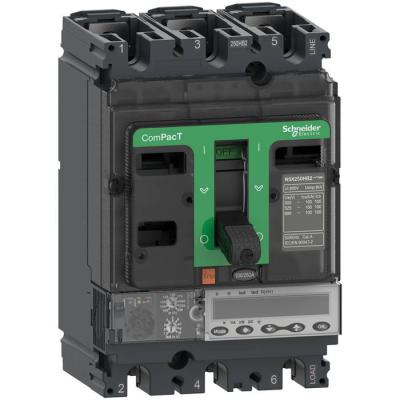

ComPacT NSX100HB1 - Disjoncteur - MicroLogic 5.2E 100A - 3P3D - 75kA - fixe

Dsj ML5.2E 100A 3P3D NSX100HB1

Code article : SCHC10V35E100

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	5 483,7240 € / U


	Prix unitaire net HT
	2 188,6731 € / U
	soit :
	2 626,4077 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482001633
Réf. fabricant : C10V35E100

Informations complémentaires :
Le disjoncteur NSX100HB1 est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur MicroLogic 5.2E
100A, 3P3D PdC HB1, niveau de perf. 75kA 660/690V, il
dispose d'une commande par maneton pour un montage sur
platine.

Information sur les exemptions rohs :	Oui

Largeur :	105ámm

Pouvoir de coupure nominal en court-circuit de service (ics) :	85ákA à 500 V CA 50/60 Hz se conformer à CEI 60947-280ákA à 525 V CA 50/60 Hz se conformer

Communication des données :	Indicateurs de maintenanceMaximètres/minimètresParamètres de protection et d'alarmeHistori

Pouvoir de coupure ultime en court-circuit (icu) :	85ákA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-280ákA Icu à 525 V CA 50/60 Hz se c

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Durée de vie électrique :	10000ácycle à 690 V In20000ácycle à 690 V In/230000ácycle à 440 V In50000ácycle à 440 V In

Altitude de fonctionnement :	0à2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Plage de réglage de la temporisation de la protection longue durée (tr) :	15à400ás à 1,5 x Ir0,35à11ás à 7,2 x Ir0,5à16ás à 6 x Ir

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Plage de réglage de la temporisation de la protection courte durée (tsd) :	0à0,4ás I²t=off0,1à0,4ás I²t=on

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage de la temporisation de la protection différentielle :

Niveau de performance :	HB1 75ákA 690 V CA

Type de mesure :	Compteur d'énergie

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

(ui) tension assignée d'isolement :	800áV CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 5.2 E

Finition de l'élément d'actionnement :	manette / levier

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	100áA à 40á°C

Calibre du déclencheur :	100áA à 40á°C

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1,5 à 15 x In

Type d'afficheur :	Afficheur LCD

Application :	Distribution

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	EACCCCMarine

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	50000ácycle

Type de raccordement du circuit principal :	borne à vis

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	40...100 A

Nom de l'appareil :	NSX100HB1

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-40à85á°C

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection courte durée tsd :	Réglable

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Poids de l'emballage (kg) :	1,992ákg

Poids de l'emballage 3 :	7,968ákg

Poids :	2,05ákg

Poids de l'emballage 2 :	2,01ákg

Garantie :	18 mois

Raccordement amont :	Façade

Raccordement aval :	Façade

Hauteur (h) :	161ámm

Humidité relative :	0à95á%

Pertes de puissance :	4,7áW

Pas" de raccordement :	35ámm

Profondeur (p) :	86ámm

Hauteur de l'emballage 1 :	11ácm

Largeur de l'emballage 1 :	14ácm

Longueur de l'emballage 1 :	20ácm

Hauteur de l'emballage 2 :	14ácm

Largeur de l'emballage 2 :	11ácm

Longueur de l'emballage 2 :	20ácm

Hauteur de l'emballage 3 :	30ácm

Largeur de l'emballage 3 :	30ácm

Longueur de l'emballage 3 :	40ácm

Courant permanent nominal (iu) (a) :	100,0

Tension assignée (ue) (v) :	690,0

Position du raccordement de circuit principal :	avant

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	150,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	150,0

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8ákV

Zone de verrouillage sélectif logique zsi :	Avec

Réglage de courant du déclencheur de surcharge (a) :	40,0

Indice de protection (ip) :	IP40

Fonctions de protection du déclencheur :	LSI

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Sans mercure :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de pôles :	3,0

Nombre de contacts auxiliaires à deux directions :	0,0

Commande motorisée en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	1

Nb produits dans l'emballage 3 :	4

Qc unité :	1

Qc carton :	4

Mots clés : compact nsx disjoncteur micrologic fixe c10v35e100 3606482001633 schc10v35e100
