Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

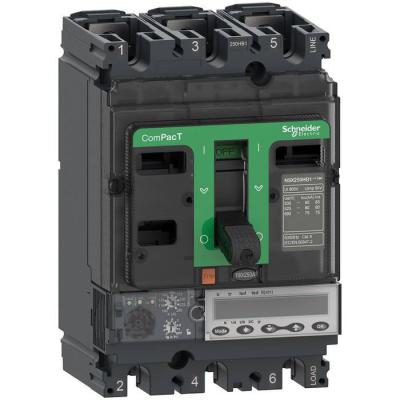

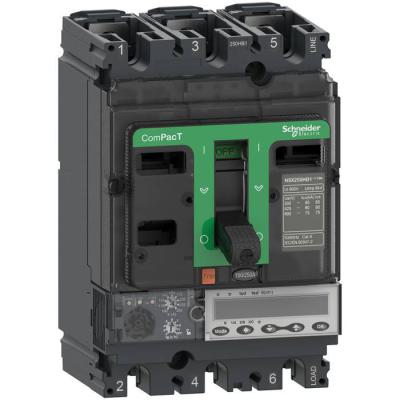

ComPacT NSX100HB1 - Disjoncteur - MicroLogic 6.2E 100A - 3P3D - 75kA - fixe

Dsj ML6.2E 100A 3P3D NSX100HB1

Code article : SCHC10V36E100

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	5 643,4080 € / U


	Prix unitaire net HT
	2 252,4064 € / U
	soit :
	2 702,8877 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482001688
Réf. fabricant : C10V36E100

Informations complémentaires :
Le disjoncteur NSX100HB1 est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur MicroLogic 6.2E
100A, 3P3D PdC HB1, niveau de perf. 75kA 660/690V, il
dispose d'une commande par maneton pour un montage sur
platine.

Calibre du déclencheur :	100 A à 40 °C

Indice de protection (ip) :	IP40

Nombre de pôles :	3

Tension assignée :	690 V CA 50/60 Hz

Communication des données :	Qualité d'alimentationDemande de courant et puissanceParamètres de protection et d'alarmeH

Pouvoir de coupure ultime en court-circuit (icu) :	85 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-280 kA Icu à 525 V CA 50/60 Hz se c

Pouvoir de coupure nominal en court-circuit de service (ics) :	85 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-280 kA à 525 V CA 50/60 Hz se conformer

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retardProtection instantanée contre cou

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Durée de vie électrique :	10000 cycle à 690 V In20000 cycle à 690 V In/230000 cycle à 440 V In50000 cycle à 440 V In

Altitude de fonctionnement :	02000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Plage de réglage de la temporisation de la protection longue durée (tr) :	15400 s à 1,5 x Ir0,3511 s à 7,2 x Ir0,516 s à 6 x Ir

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Mémoire thermique :	20 minutes avant et après le déclenchement

Plage de réglage du seuil de protection contre les défauts terre (ig) :	0,2 à 1 x pouceActivation Ig on/off

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Plage de réglage de la temporisation de la protection courte durée (tsd) :	00,4 s I²t=off0,10,4 s I²t=on

(tg) ground-fault protection time delay adjustment range :	00,4 s I²t=off0,10,4 s I²t=on

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage de la temporisation de la protection courte durée tsd :	Réglable 5 positions

Réglage du capteur de protection contre les défauts terre ig :	Réglable 9 positions

Réglage de la temporisation de la protection contre les défauts terre tg :	Réglable 5 positions

Niveau de performance :	HB1 75 kA 690 V CA

Type de mesure :	Compteur d'énergie

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 6.2 E

Finition de l'élément d'actionnement :	manette / levier

Support de montage :	Plaque arrière

Plage de réglage du seuil de protection courte durée (isd) :	1, 5 à 15 x In

(in) courant assigné d'emploi :	100 A à 40 °C

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1,5 à 15 x In

Type d'afficheur :	Afficheur LCD

Application :	Distribution

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	MarineCCCEAC

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	150,0 1000,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	150,0 1500,0

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	50000 cycle

Type de raccordement du circuit principal :	borne à vis

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	40...100 A

Réglage de courant du déclencheur de surcharge (a) :	40,0 100,0

Nom de l'appareil :	NSX100HB1

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-2570 °C

Température ambiante de stockage :	-4085 °C

Fréquence du réseau :	50/60 Hz

Réglage de la temporisation de la protection longue durée tr :	Réglable

Réglage de la temporisation de la protection différentielle_x000D_ t :	Réglable

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Réglable

Poids de l'emballage (kg) :	1,943 kg

Poids de l'emballage 3 :	7,772 kg

Poids :	2,05 kg

Poids de l'emballage 2 :	2,07 kg

Garantie :	18 mois

Raccordement amont :	Façade

Raccordement aval :	Façade

Largeur (l) :	105 mm

Hauteur (h) :	161 mm

Humidité relative :	095 %

Pertes de puissance :	4,7 W

Pas" de raccordement :	35 mm

Profondeur (p) :	86 mm

Hauteur de l'emballage 1 :	11 cm

Largeur de l'emballage 1 :	14 cm

Longueur de l'emballage 1 :	20 cm

Hauteur de l'emballage 2 :	14 cm

Largeur de l'emballage 2 :	11 cm

Longueur de l'emballage 2 :	20 cm

Hauteur de l'emballage 3 :	30 cm

Largeur de l'emballage 3 :	30 cm

Longueur de l'emballage 3 :	40 cm

Courant permanent nominal (iu) (a) :	100,0

Position du raccordement de circuit principal :	avant

Fonctions de protection du déclencheur :	LSIG

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Zone de verrouillage sélectif logique zsi :	Avec

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Protection intégrée contre les mises à la terre accidentelles :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	1

Nb produits dans l'emballage 3 :	4

Qc unité :	1

Qc carton :	4

Mots clés : compact nsx disjoncteur micrologic fixe c10v36e100 3606482001688 schc10v36e100
