Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

ComPacT NSX100HB1 - Disjoncteur - TM-D 100A - 3P3D - 75kA - montage fixe

Disj TMD 100A 3P3D NSX100HB1

Code article : SCHC10V3TM100

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2 680,0560 € / U


	Prix unitaire net HT
	1 069,6684 € / U
	soit :
	1 283,6021 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482001527
Réf. fabricant : C10V3TM100

Informations complémentaires :
Le disjoncteur NSX100HB1 est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur
magnéto-thermique TM-D 100A, 3P3D PdC HB1, niveau de perf.
75kA 660/690V, il dispose d'une commande par maneton pour
un montage sur platine.

Calibre du déclencheur :	100 A à 40 °C

Indice de protection (ip) :	IP40

Nombre de poles :	3

Tension assignée :	690 V CA 50/60 Hz

Pouvoir de coupure ultime en court-circuit (icu) :	85 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-280 kA Icu à 525 V CA 50/60 Hz se c

Pouvoir de coupure nominal en court-circuit de service (ics) :	85 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-280 kA à 525 V CA 50/60 Hz se conformer

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Durée de vie électrique :	10000 cycle à 690 V In20000 cycle à 690 V In/230000 cycle à 440 V In50000 cycle à 440 V In

Altitude de fonctionnement :	0 2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Plage de réglage de la temporisation de la protection longue durée (tr) :	120 400 s à 1,5 x In15 s à 6 x Ir

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Type de déclencheur :	Thermique-magnétique

Niveau de performance :	HB1 75 kA 690 V CA

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

Régulation reach :	Déclaration REACh

Finition de l'élément d'actionnement :	manette / levier

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	100 A à 40 °C

Application :	Distribution

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Normes :	EN/CEI 60947

Certifications du produit :	EACMarineCCC

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	50000 cycle

Type de raccordement du circuit principal :	borne à vis

Nom de l'appareil :	NSX100HB1

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25 70 °C

Température ambiante de stockage :	-50 85 °C

Fréquence du réseau :	50/60 Hz

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable

Poids de l'emballage 2 :	14,54 kg

Poids :	2,05 kg

Garantie :	18 mois

Raccordement amont :	Facade

Raccordement aval :	Facade

Largeur (l) :	105 mm

Hauteur (h) :	161 mm

Humidité relative :	0 95 %

Poids de l'emballage (kg) :	1,8 kg

Pertes de puissance :	8,8 W

Pas" de raccordement :	35 mm

Plage de réglage du seuil de protection courte durée (isd) :	800 A

Profondeur (p) :	86 mm

Hauteur de l'emballage 1 :	12 cm

Largeur de l'emballage 1 :	15 cm

Longueur de l'emballage 1 :	19 cm

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Courant permanent nominal (iu) (a) :	100,0

Réglage de courant du déclencheur de surcharge (a) :	100,0

Position du raccordement de circuit principal :	avant

Nom du déclencheur :	TM-D

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8 kV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection différentielle ?t :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Nombre de contacts auxiliaires à deux directions :	0,0

Relais de signalisation de déclenchement disponible :	Oui

Commande motorisée en option :	Oui

Montage de profilés chapeaux en option :	Oui

Appareil complet avec unité de protection :	Oui

Description des poles :	3P

Poles protégés :	3t

Type de réseau :	CA

Fonctions de protection du déclencheur :	LI

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	7

Qc unité :	1

Qc carton :	7

Mots clés : compact nsx disjoncteur montage fixe c10v3tm100 3606482001527 schc10v3tm100

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 069,6684 € / U HT
1 283,6021 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC10V3MA100 Disj MA 100A 3P3D NSX100HB1 3606482001992		1 017,4920 € / U HT 1 220,9904 € / U TTC

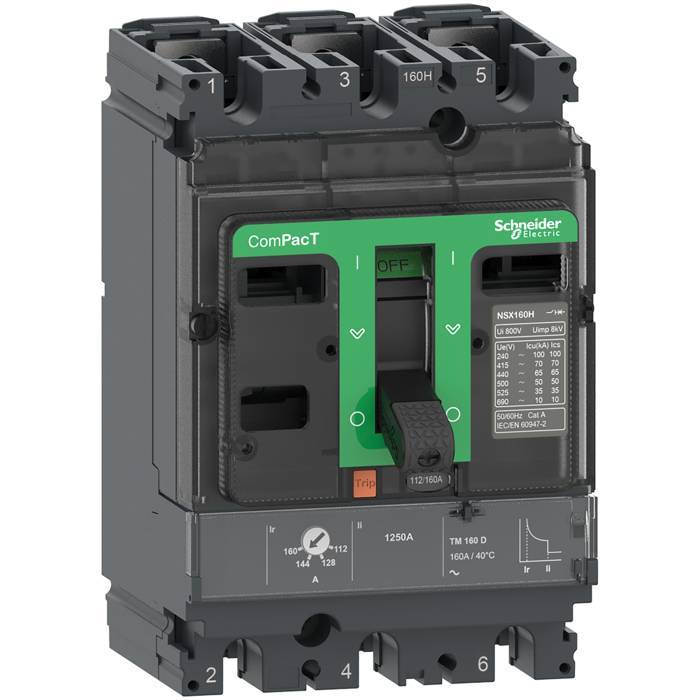

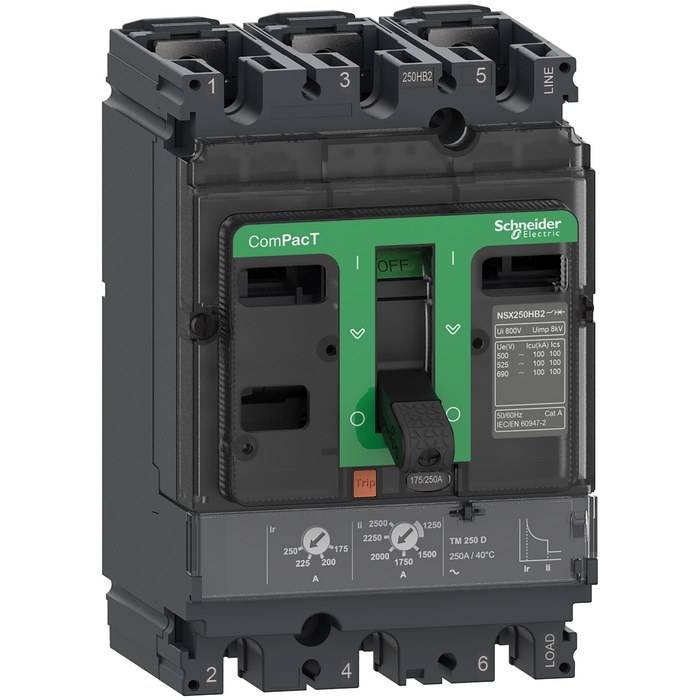

	SCHC10V3TM063 Disj TMD 63A 3P3D NSX100HB1 3606482001503		1 030,3326 € / U HT 1 236,3991 € / U TTC

	SCHC10V3TM080 Disj TMD 80A 3P3D NSX100HB1 3606482001510		1 069,6684 € / U HT 1 283,6021 € / U TTC

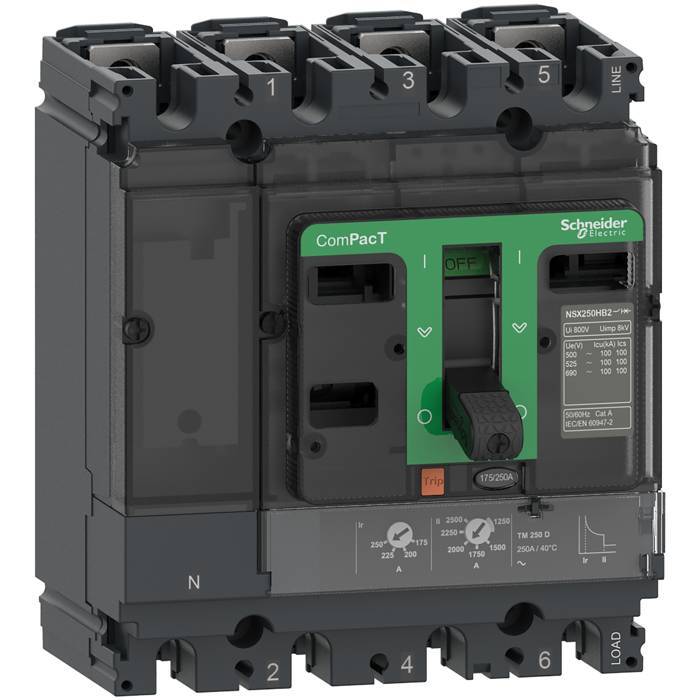

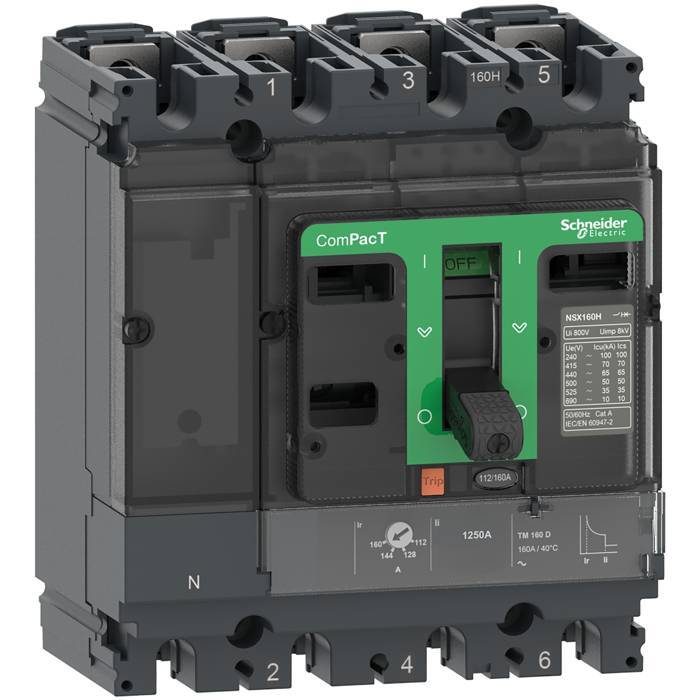

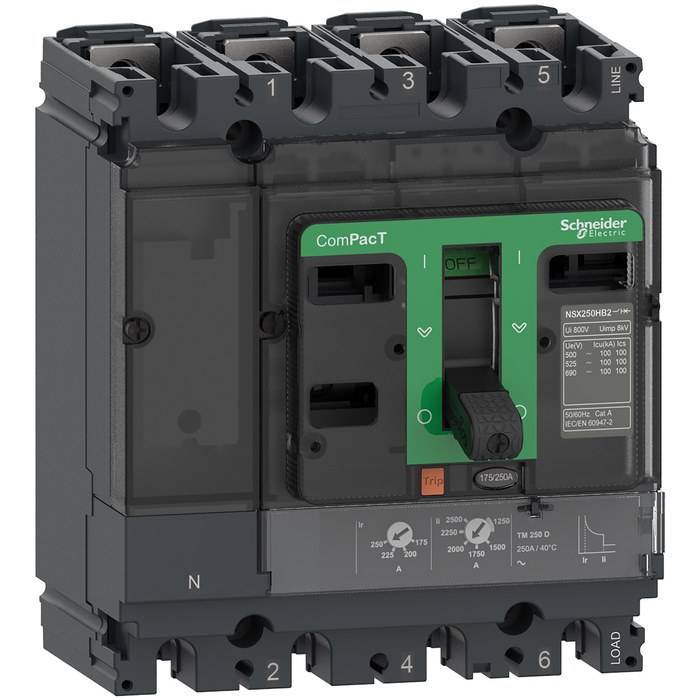

	SCHC10V4TM100 Disj TMD 100A 4P4D NSX100HB1 3606482001763		1 339,7078 € / U HT 1 607,6494 € / U TTC
