Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

ComPacT NSX100HB1 - Disjoncteur - TM-D 80A - 3P3D - 75kA - montage fixe

Disj TMD 80A 3P3D NSX100HB1

Code article : SCHC10V3TM080

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2 680,0560 € / U


	Prix unitaire net HT
	1 069,6684 € / U
	soit :
	1 283,6021 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482001510
Réf. fabricant : C10V3TM080

Informations complémentaires :
Le disjoncteur NSX100HB1 est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur
magnéto-thermique TM-D 80A, 3P3D PdC HB1, niveau de perf.
75kA 660/690V, il dispose d'une commande par maneton pour
un montage sur platine.

Gamme :	ComPacT nouvelle génération

Nom du produit :	ComPacT NSX nouvelle génération

Nom de l'appareil :	NSX100HB1

Type de produit ou équipement :	Disjoncteur

Application :	Distribution

Description des pôles :	3P

Pôles protégés :	3t

(in) courant assigné d'emploi :	80 A à 40 oC

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Type de réseau :	CA

Fréquence du réseau :	50/60 Hz

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Catégorie d'emploi :	Catégorie A

Pouvoir de coupure ultime en court-circuit (icu) :	85 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-280 kA Icu à 525 V CA 50/60 Hz se c

Niveau de performance :	HB1 75 kA 690 V CA

Nom du déclencheur :	TM-D

Type de déclencheur :	Thermique-magnétique

Fonctions de protection du déclencheur :	LI

Type de commande :	Par maneton

Mode d'installation du disjoncteur :	Fixe

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

(uimp) tension assignée de tenue aux chocs :	8 kV

Pouvoir de coupure nominal en court-circuit de service (ics) :	85 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-280 kA à 525 V CA 50/60 Hz se conformer

Endurance mécanique :	50000 cycle

Durée de vie électrique :	10000 cycle à 690 V In20000 cycle à 690 V In/230000 cycle à 440 V In50000 cycle à 440 V In

Pertes de puissance :	8,77 W

Support de montage :	Plaque arrière

Raccordement amont :	Façade

Raccordement aval :	Façade

Pas" de raccordement :	35 mm

Type de protection :	Protection surcharge (thermique)Protection (magnétique) court-circuit

Calibre du déclencheur :	80 A à 40 oC

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	0,7 à 1 x In

Réglage de la temporisation de la protection longue durée tr :	Fixe

Plage de réglage de la temporisation de la protection longue durée (tr) :	120?400 s à 1,5 x In15 s à 6 x Ir

Réglage de la temporisation de la protection différentielle :

Plage de réglage du seuil de protection courte durée (isd) :	640 A

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Largeur (l) :	105 mm

Hauteur (h) :	161 mm

Profondeur (p) :	86 mm

Poids :	2,05 kg

Normes :	EN/CEI 60947

Certifications du produit :	EACMarineCCC

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Degré de pollution :	3 se conformer à CEI 60664-1

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Température de l'air ambiant en fonctionnement :	-25?70 oC

Température ambiante de stockage :	-50?85 oC

Humidité relative :	0?95 %

Altitude de fonctionnement :	0?2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	1,815 kg

Hauteur de l'emballage 1 :	11 cm

Largeur de l'emballage 1 :	14 cm

Longueur de l'emballage 1 :	19 cm

Type d'emballage 2 :	S03

Nb produits dans l'emballage 2 :	7

Poids de l'emballage 2 :	12,913 kg

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Garantie :	18 mois

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Courant permanent nominal (iu) (a) :	80,0

Nombre de pôles :	3,0

Réglage de courant du déclencheur de surcharge (a) :	100,0

Nombre de contacts auxiliaires à deux directions :	0,0

Tension assignée (ue) (v) :	690,0

Indice de protection (ip) :	IP40

Position du raccordement de circuit principal :	avant

Type de raccordement du circuit principal :	borne à vis

Finition de l'élément d'actionnement :	manette / levier

Commande motorisée en option :	Oui

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Appareil complet avec unité de protection :	Oui

Qc unité :	1

Qct :	CT

Qc carton :	7

Mots clés : compact nsx disjoncteur montage fixe c10v3tm080 3606482001510 schc10v3tm080

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 069,6684 € / U HT
1 283,6021 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC10R3TM080 Disj TMD 80A 3P3D NSX100R 3606482000872		876,2748 € / U HT 1 051,5298 € / U TTC

	SCHC10R4TM080 Disj TMD 80A 4P4D NSX100R 3606482001114		1 386,6827 € / U HT 1 664,0192 € / U TTC

	SCHC10V3TM050 Disj TMD 50A 3P3D NSX100HB1 3606482001497		1 127,7311 € / U HT 1 353,2773 € / U TTC

	SCHC10V3TM100 Disj TMD 100A 3P3D NSX100HB1 3606482001527		1 069,6684 € / U HT 1 283,6021 € / U TTC

	SCHC10V4TM080 Disj TMD 80 4P4DA NSX100HB1 3606482001756		1 309,1031 € / U HT 1 570,9237 € / U TTC

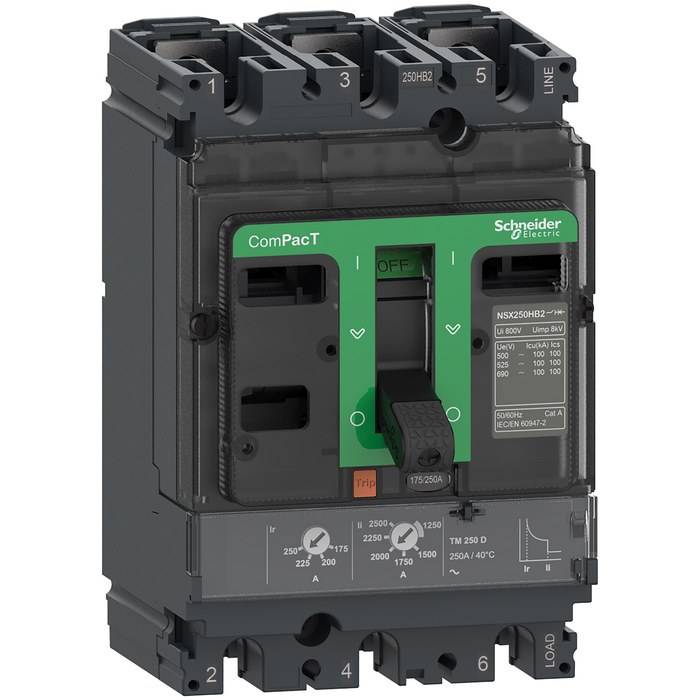

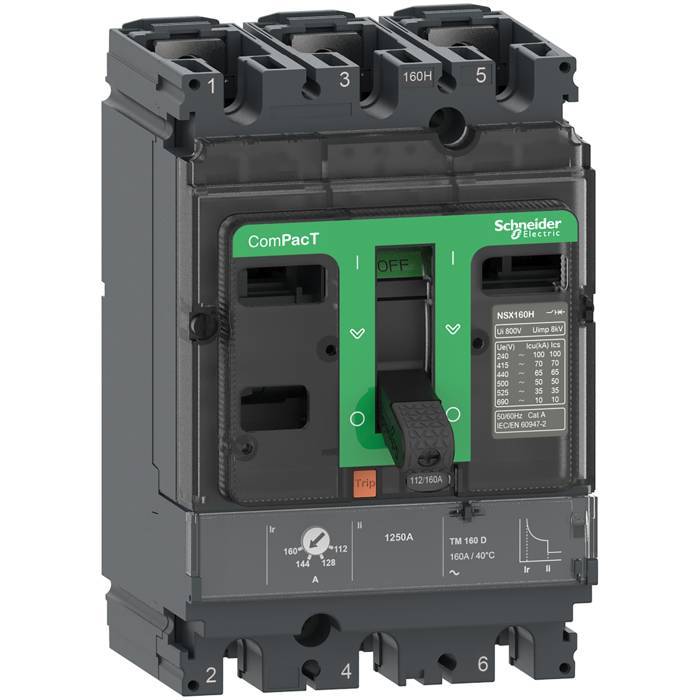

	SCHC10W3TM080 Disj TMD 80A 3P3D NSX100HB2 3606482002135		1 162,6557 € / U HT 1 395,1868 € / U TTC

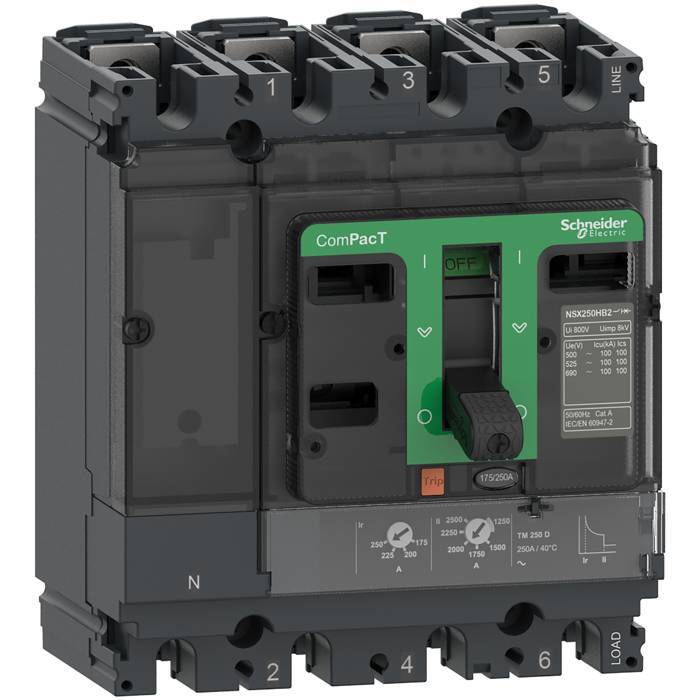

	SCHC10W4TM080 Disj TMD 80A 4P4D NSX100HB2 3606482002302		1 395,3421 € / U HT 1 674,4105 € / U TTC
