Protection Equipements & Personnes » Schneider Electric » Nsx-Disjonct.Spécifiques <= 630A

Information(s) non contractuelle(s)

ComPacT NSX100HB1 - Disjoncteur - MicroLogic 2.2M 100A - 3P3D - 75kA - fixe

Dsj ML2.2M 100A 3P3D NSX100HB1

Code article : SCHC10V32M100

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	2 814,5280 € / U


	Prix unitaire net HT
	1 123,3391 € / U
	soit :
	1 348,0069 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482002043
Réf. fabricant : C10V32M100

Informations complémentaires :
Le disjoncteur moteur NSX100HB1 est un appareil complet de
la gamme ComPacT NSX. Equipé d'un déclencheur MicroLogic
2.2M 100A, 3P3D PdC HB1, niveau de perf. 75kA 660/690V, il
dispose d'une commande par maneton pour un montage sur
platine.

Information sur les exemptions rohs :	Oui

Largeur :	105ámm

Pouvoir de coupure nominal en court-circuit de service (ics) :	85ákA à 500 V CA 50/60 Hz se conformer à CEI 60947-280ákA à 525 V CA 50/60 Hz se conformer

Plage de réglage de la temporisation de la protection longue durée (tr) :	10ás à 7,2 x Irpour type 10120ás à 1,5 x Irpour type 520ás à 7,2 x Irpour type 20240ás à 1

Pouvoir de coupure ultime en court-circuit (icu) :	85ákA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-280ákA Icu à 525 V CA 50/60 Hz se c

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) pourTempérature supérieure à la valeur de co

Durée de vie électrique :	10000ácycle à 690 V In20000ácycle à 690 V In/230000ácycle à 440 V In50000ácycle à 440 V In

Altitude de fonctionnement :	0à2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Mémoire thermique :	20 minutes avant et après le déclenchement

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Nom du produit :	ComPacT NSX nouvelle génération

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Degré de pollution :	3 se conformer à CEI 60664-1

Directive rohs ue :	Conforme Déclaration RoHS UE

Gamme :	ComPacT nouvelle génération

Protection moteur supplémentaire :	Déséquilibre de phases

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Réglage de la temporisation de la protection différentielle :

Niveau de performance :	HB1 75ákA 690 V CA

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

(ui) tension assignée d'isolement :	800áV CA 50/60 Hz

Régulation reach :	Déclaration REACh

Nom du déclencheur :	Micrologic 2.2 M

Support de montage :	Plaque arrière

(in) courant assigné d'emploi :	100áA à 65á°C

Calibre du déclencheur :	100áA à 65á°C

Type de déclencheur :	Electronique

Normes :	EN/CEI 60947

Certifications du produit :	MarineCCCEAC

Technique de déclenchement :	électronique

Type de produit ou équipement :	Disjoncteur

Catégorie d'emploi :	Catégorie A

Type de commande :	Par maneton

Endurance mécanique :	50000ácycle

Plage de réglage du seuil de protection courte durée (isd) :	5...13 x Ir

Type de raccordement du circuit principal :	borne à vis

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	50...100 A

Nom de l'appareil :	NSX100HB1

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Température de l'air ambiant en fonctionnement :	-25à70á°C

Température ambiante de stockage :	-50à85á°C

Fréquence du réseau :	50/60 Hz

Poids de l'emballage (kg) :	1,967ákg

Poids de l'emballage 2 :	7,868ákg

Poids :	2,05ákg

Garantie :	18 mois

Application :	Moteur

Raccordement amont :	Façade

Raccordement aval :	Façade

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1500 A

Hauteur (h) :	161ámm

Humidité relative :	0à95á%

Plage de réglage du déclencheur de court-circuit non retardé (a) :	1500,0

Pertes de puissance :	4,7áW

Pas" de raccordement :	35ámm

Classe de déclenchement moteur :	20510

Profondeur (p) :	86ámm

Hauteur de l'emballage 1 :	11ácm

Largeur de l'emballage 1 :	14ácm

Longueur de l'emballage 1 :	20ácm

Hauteur de l'emballage 2 :	30ácm

Largeur de l'emballage 2 :	30ácm

Longueur de l'emballage 2 :	40ácm

Hauteur (mm) :	161,0

Courant permanent nominal (iu) (a) :	100,0

Tension de fonctionnement normale (v) :	690,0

Fonctions de protection du déclencheur :	LSoI

Mode d'installation du disjoncteur :	Fixe

(uimp) tension assignée de tenue aux chocs :	8ákV

Réglage de la temporisation de la protection longue durée tr :	Fixe

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Profondeur (mm) :	86,0

Réglage de courant du déclencheur de surcharge (a) :	50,0

Indice de protection (ip) :	IP40

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Sans mercure :	Oui

Nombre de pôles :	3,0

Avec protection thermique :	Oui

Sensible à une défaillance de phase :	Oui

Description des pôles :	3P

Pôles protégés :	3t

Type de réseau :	CA

Qct :	CT

Nombre d'unité par paquet :	1

Nb produits dans l'emballage 2 :	4

Qc unité :	1

Qc carton :	4

Mots clés : compact nsx disjoncteur micrologic fixe c10v32m100 3606482002043 schc10v32m100

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 123,3391 € / U HT
1 348,0069 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC10V32D100 Disj ML2.2 100A 3P3D NSX100HB1 3606482001589		1 207,2504 € / U HT 1 448,7005 € / U TTC

	SCHC10V32M050 Disj ML2.2M 50A 3P3D NSX100HB1 3606482002036		1 123,3391 € / U HT 1 348,0069 € / U TTC

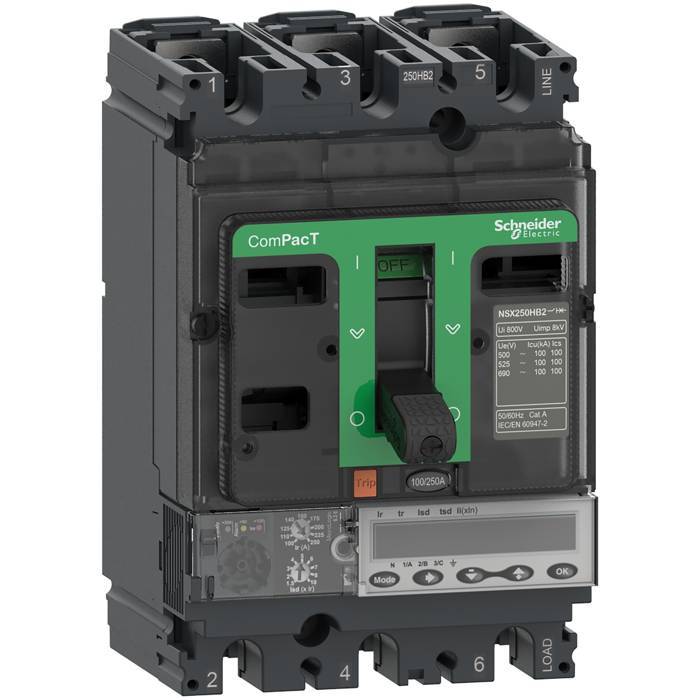

	SCHC10V35E100 Dsj ML5.2E 100A 3P3D NSX100HB1 3606482001633		2 188,6731 € / U HT 2 626,4077 € / U TTC

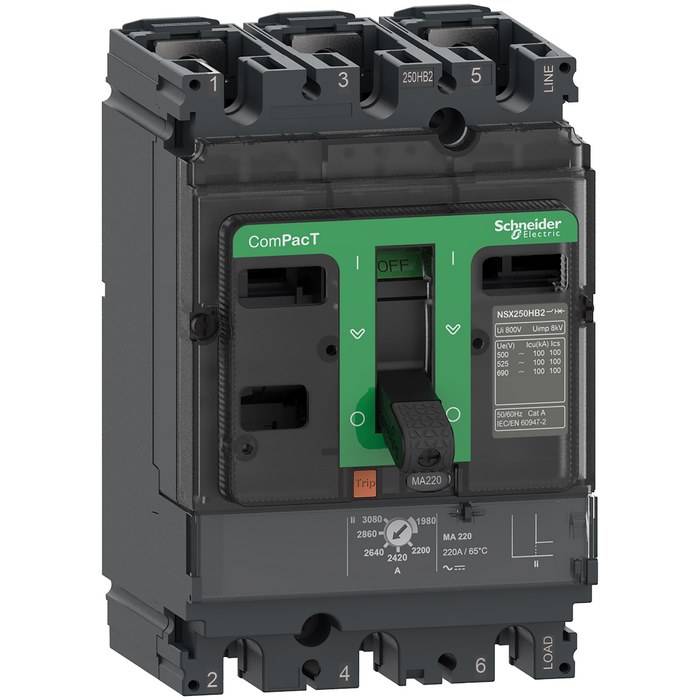

	SCHC10V3MA100 Disj MA 100A 3P3D NSX100HB1 3606482001992		1 017,4920 € / U HT 1 220,9904 € / U TTC

	SCHC10V42D100 Disj ML2.2 100A 4P4D NSX100HB1 3606482001824		1 752,0181 € / U HT 2 102,4217 € / U TTC

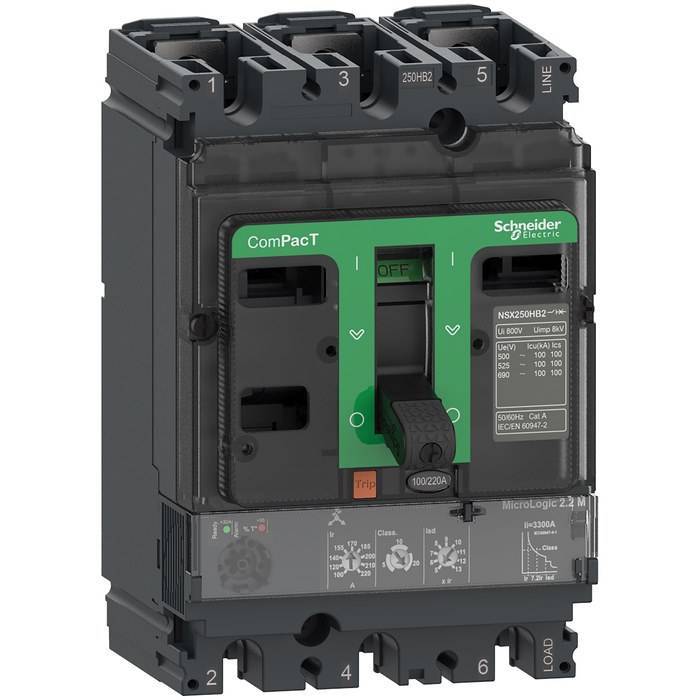

	SCHC10W32M100 Dsj ML2.2M 100A 3P3D NSX100HB2 3606482002548		1 443,2702 € / U HT 1 731,9242 € / U TTC
