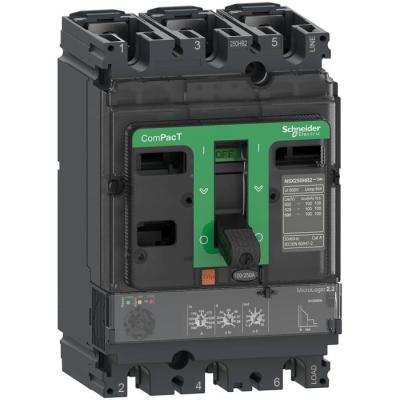

ComPacT NSX100HB1 - Disjoncteur - MicroLogic 2.2 100A - 3P3D - 75kA - fixe

Disj ML2.2 100A 3P3D NSX100HB1

Code article : SCHC10V32D100

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	3 024,7680 € / U


	Prix unitaire net HT
	1 207,2504 € / U
	soit :
	1 448,7005 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606482001589
Réf. fabricant : C10V32D100

Informations complémentaires :
Le disjoncteur NSX100HB1 est un appareil complet de la
gamme ComPacT NSX. Equipé d'un déclencheur MicroLogic 2.2
100A, 3P3D PdC HB1, niveau de perf. 75kA 660/690V, il
dispose d'une commande par maneton pour un montage sur
platine.

Gamme :	ComPacT nouvelle génération

Nom du produit :	ComPacT NSX nouvelle génération

Nom de l'appareil :	NSX100HB1

Type de produit ou équipement :	Disjoncteur

Application :	Distribution

Description des pôles :	3P

Pôles protégés :	3t

(in) courant assigné d'emploi :	100 A à 40 oC

(ue) tension assignée d'emploi :	690 V CA 50/60 Hz

Type de réseau :	CA

Fréquence du réseau :	50/60 Hz

Aptitude au sectionnement :	Oui se conformer à EN/CEI 60947-2

Catégorie d'emploi :	Catégorie A

Pouvoir de coupure ultime en court-circuit (icu) :	85 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-280 kA Icu à 525 V CA 50/60 Hz se c

Niveau de performance :	HB1 75 kA 690 V CA

Nom du déclencheur :	Micrologic 2.2

Type de déclencheur :	Électronique

Fonctions de protection du déclencheur :	LSoI

Type de commande :	Par maneton

Mode d'installation du disjoncteur :	Fixe

(ui) tension assignée d'isolement :	800 V CA 50/60 Hz

(uimp) tension assignée de tenue aux chocs :	8 kV

Pouvoir de coupure nominal en court-circuit de service (ics) :	85 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-280 kA à 525 V CA 50/60 Hz se conformer

Endurance mécanique :	50000 cycle

Durée de vie électrique :	10000 cycle à 690 V In20000 cycle à 690 V In/230000 cycle à 440 V In50000 cycle à 440 V In

Pertes de puissance :	4,7 W

Support de montage :	Plaque arrière

Raccordement amont :	Façade

Raccordement aval :	Façade

Pas" de raccordement :	35 mm

Type de protection :	Protection surcharge (long retard)Protection court retard avec retard fixeProtection insta

Calibre du déclencheur :	100 A à 40 oC

Réglage du capteur de protection longue durée ir (protection thermique) :	Réglable 9 positions

Plage de réglage du seuil de protection longue durée (ir) (protection thermique) :	40...100 A

Réglage de la temporisation de la protection longue durée tr :	Fixe

Plage de réglage de la temporisation de la protection longue durée (tr) :	11 s à 7,2 x Ir16 s à 6 x Ir400 s à 1,5 x Ir

Mémoire thermique :	20 minutes avant et après le déclenchement

Réglage de la temporisation de la protection différentielle :

Plage de réglage du seuil de protection courte durée (isd) :	1,5...10 x Ir

Réglage de la temporisation de la protection courte durée tsd :	Fixe

Réglage du capteur de protection instantanée ii (protection court-circuit) :	Fixe

Plage de réglage seuil de protection instantanée (ii) (protection court-circuit) :	1500 A

Nombre d'emplacements pour les auxiliaires électriques :	5 slot(s)

Signalisation locale :	pourprêt à fonctionner DEL clignotante (vert) poursurcharge DEL 105 % Ir (rouge) poursurch

Largeur (l) :	140 mm

Hauteur (h) :	161 mm

Profondeur (p) :	86 mm

Poids :	2,05 kg

Normes :	EN/CEI 60947

Certifications du produit :	MarineEACCCC

Catégorie de surtension :	Classe II

Classe de protection contre les chocs électriques :	Classe II

Degré de pollution :	3 se conformer à CEI 60664-1

Degré de protection ip :	IP40 se conformer à CEI 60529

Tenue aux chocs ik :	IK07 se conformer à CEI 62262

Température de l'air ambiant en fonctionnement :	-25?70 oC

Température ambiante de stockage :	-50?85 oC

Humidité relative :	0?95 %

Altitude de fonctionnement :	0?2000 m sans réduction de courant2000 m...5000 m avec réduction de courant

Type d'emballage 1 :	PCE

Nombre d'unité par paquet :	1

Poids de l'emballage (kg) :	1,843 kg

Hauteur de l'emballage 1 :	12 cm

Largeur de l'emballage 1 :	17 cm

Longueur de l'emballage 1 :	19 cm

Type d'emballage 2 :	S03

Nb produits dans l'emballage 2 :	7

Poids de l'emballage 2 :	14,841 kg

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Régulation reach :	Déclaration REACh

Directive rohs ue :	Conforme Déclaration RoHS UE

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Régulation rohs chine :	Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclarat

Garantie :	18 mois

Nombre de contacts auxiliaires à fermeture :	0,0

Nombre de contacts auxiliaires à ouverture :	0,0

Courant permanent nominal (iu) (a) :	100,0

Nombre de pôles :	3,0

Réglage de courant du déclencheur de surcharge (a) :	40,0

Nombre de contacts auxiliaires à deux directions :	0,0

Tension assignée (ue) (v) :	690,0

Indice de protection (ip) :	IP40

Position du raccordement de circuit principal :	avant

Type de raccordement du circuit principal :	borne à vis

Finition de l'élément d'actionnement :	manette / levier

Plage de réglage du déclencheur de court-circuit retardé de courte durée (a) :	150,0

Plage de réglage du déclencheur de court-circuit non retardé (a) :	1500,0

Commande motorisée en option :	Oui

Type de construction de l'appareil :	technique d'encastrement fixe pour appareil encastré

Appareil complet avec unité de protection :	Oui

Qc unité :	1

Qct :	CT

Qc carton :	7

Mots clés : compact nsx disjoncteur micrologic fixe c10v32d100 3606482001589 schc10v32d100

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

1 207,2504 € / U HT
1 448,7005 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHC10V32D040 Disj ML2.2 40A 3P3D NSX100HB1 3606482001572		1 209,5494 € / U HT 1 451,4593 € / U TTC

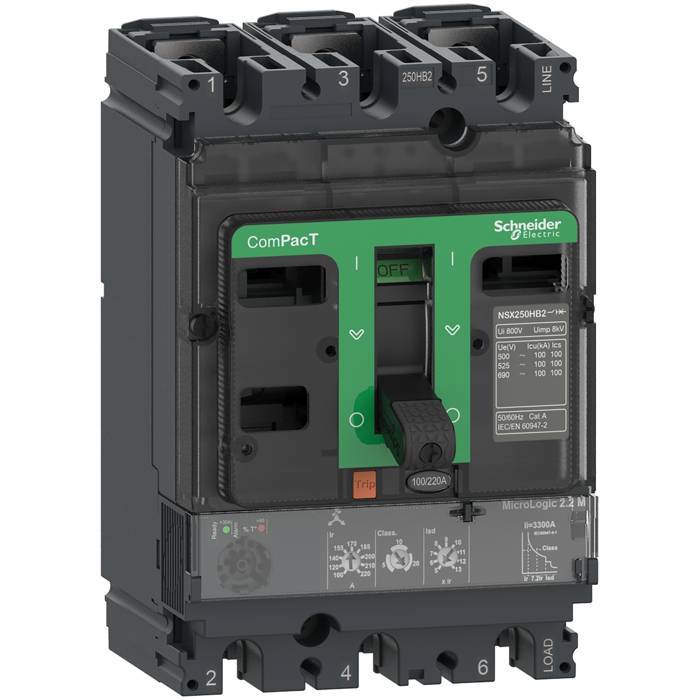

	SCHC10V32M100 Dsj ML2.2M 100A 3P3D NSX100HB1 3606482002043		1 123,3391 € / U HT 1 348,0069 € / U TTC

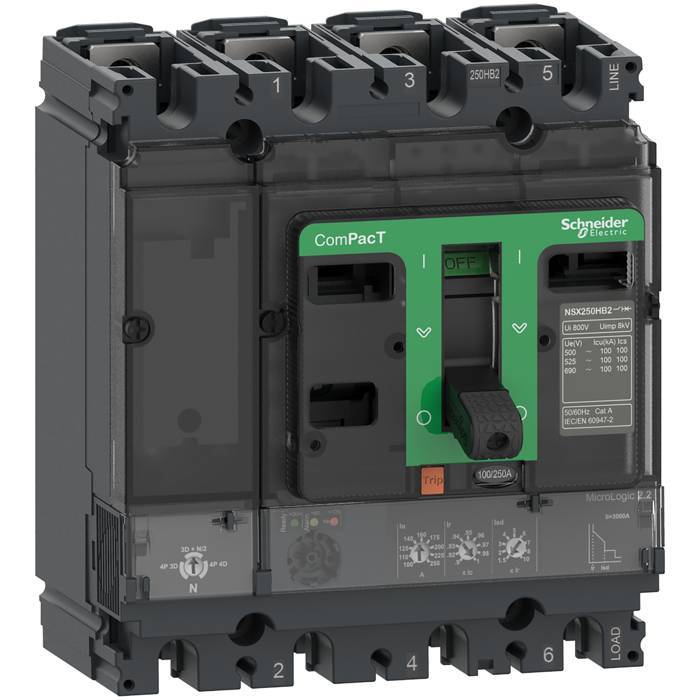

	SCHC10V42D100 Disj ML2.2 100A 4P4D NSX100HB1 3606482001824		1 752,0181 € / U HT 2 102,4217 € / U TTC

	SCHC10W32D100 Disj ML2.2 100A 3P3D NSX100HB2 3606482002203		1 295,4771 € / U HT 1 554,5725 € / U TTC

	SCHC25V32D100 Disj ML2.2 100A 3P3D NSX250HB1 3606482001596		2 533,3513 € / U HT 3 040,0216 € / U TTC

	SCHC25V42D100 Dsj ML2.2 100A 4P4D NSX250HB1 3606482001831		2 436,8006 € / U HT 2 924,1607 € / U TTC

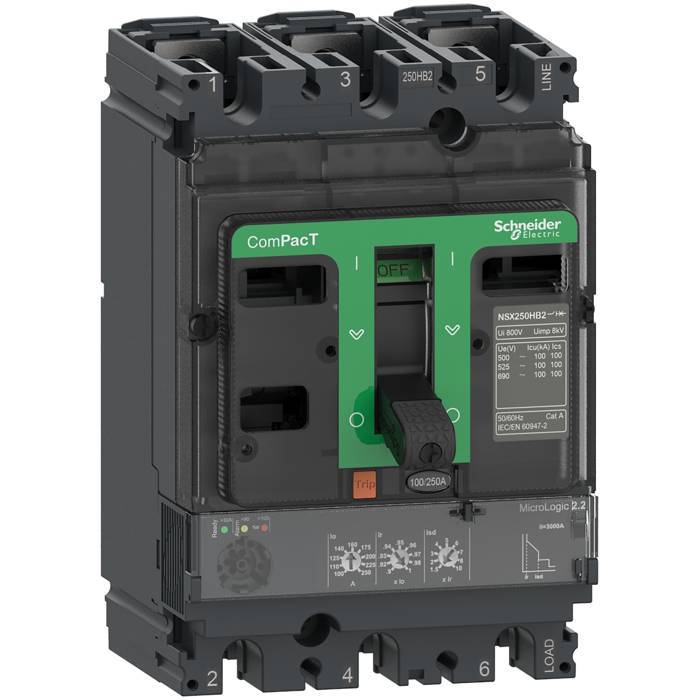

	SCHC25W32D100 Disj ML2.2 100A 3P3D NSX250HB2 3606482002210		2 904,4626 € / U HT 3 485,3551 € / U TTC
