Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

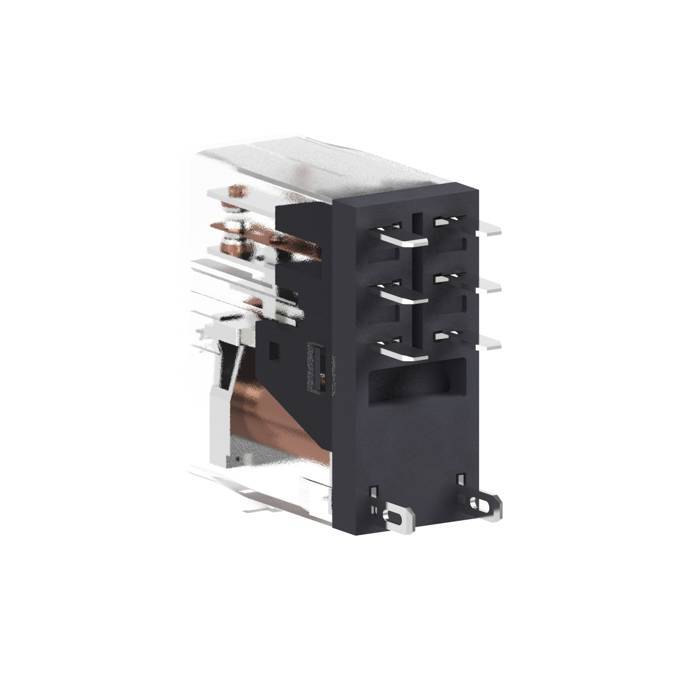

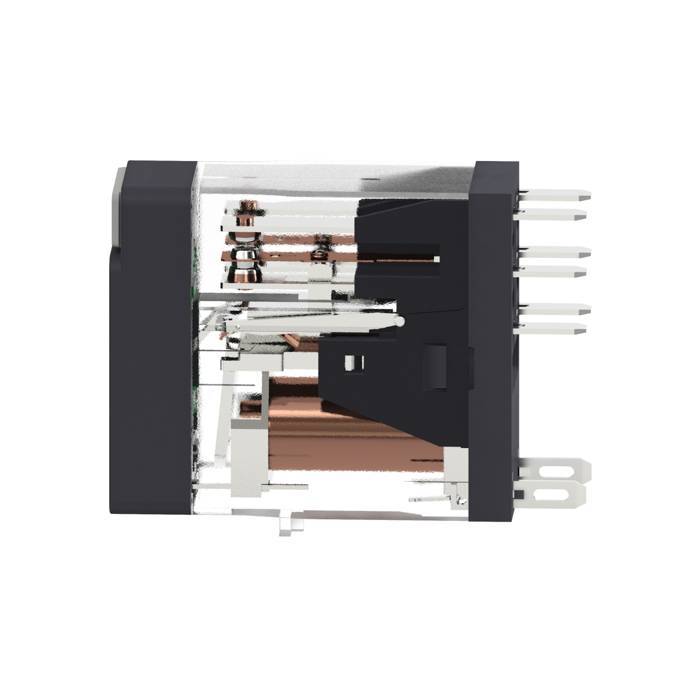

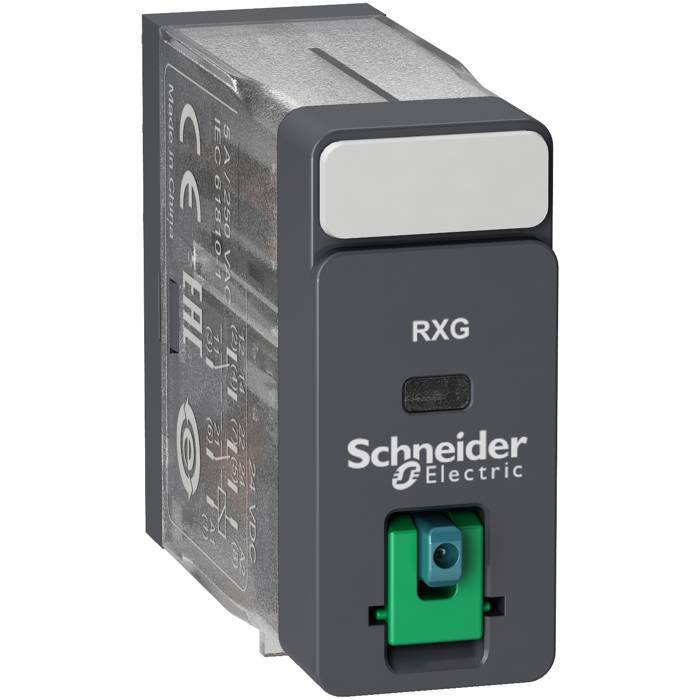

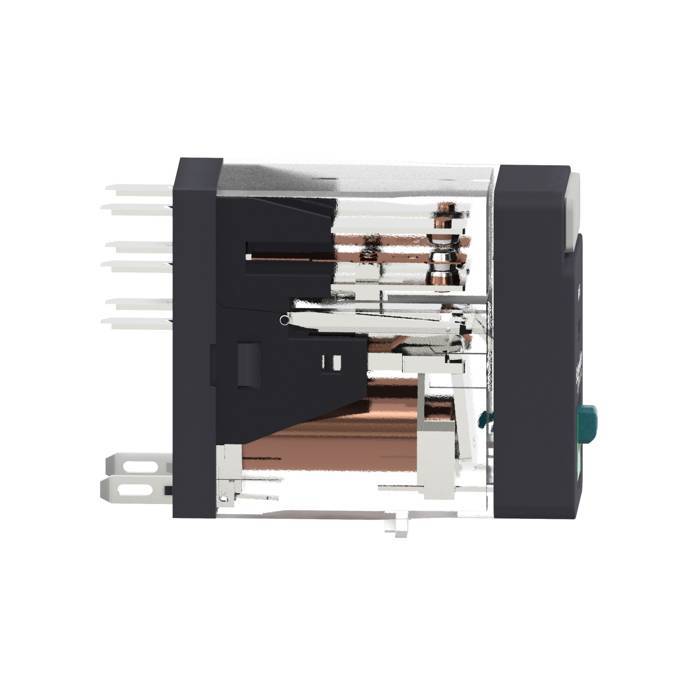

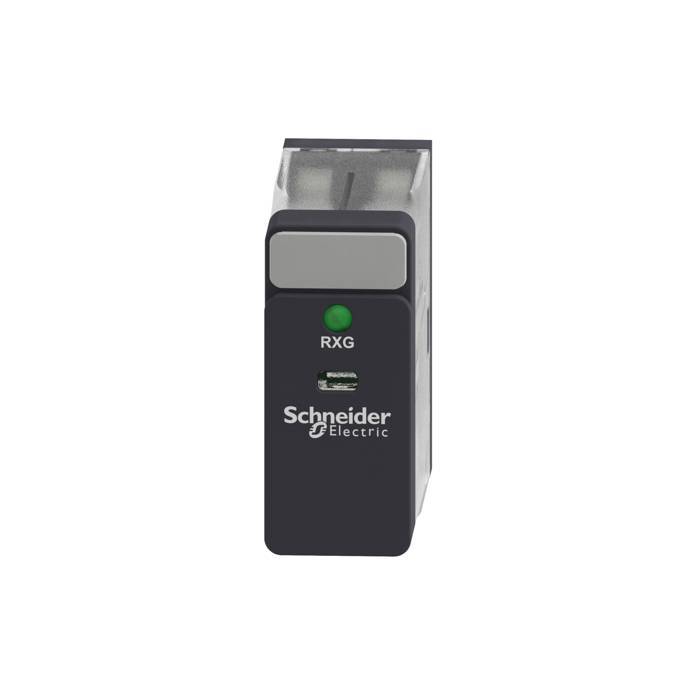

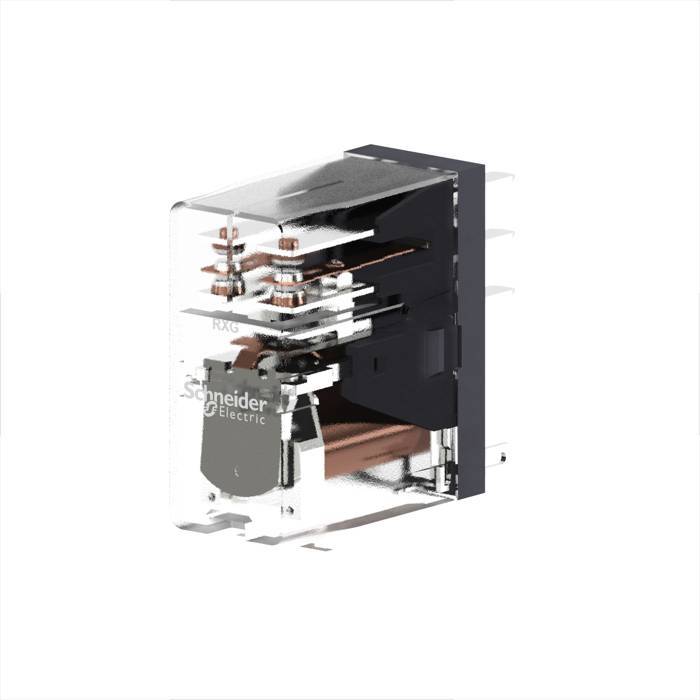

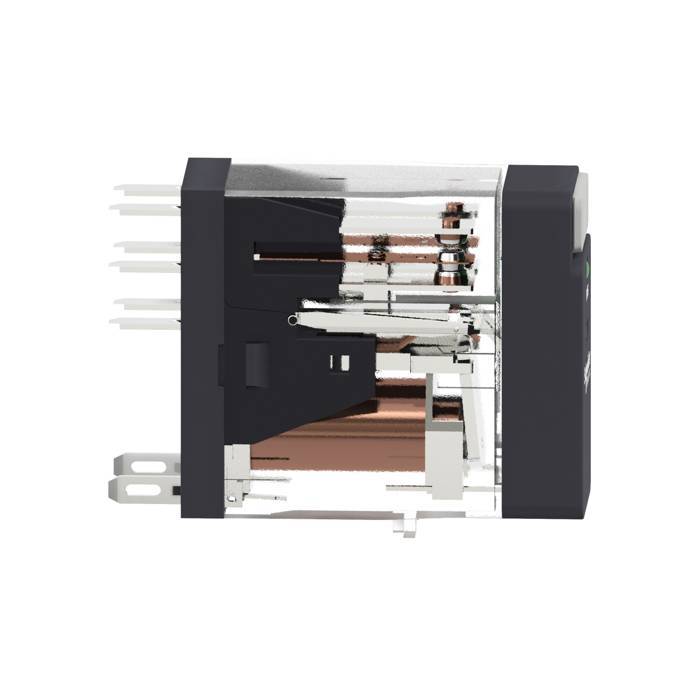

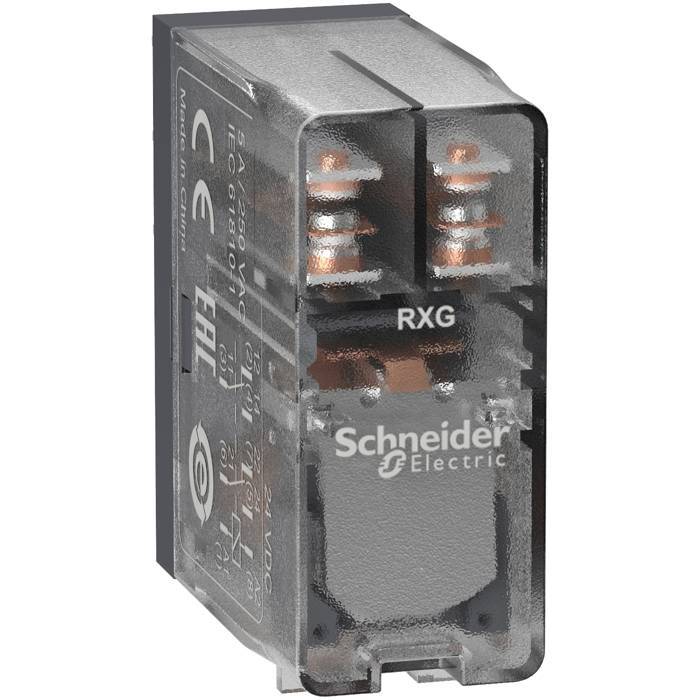

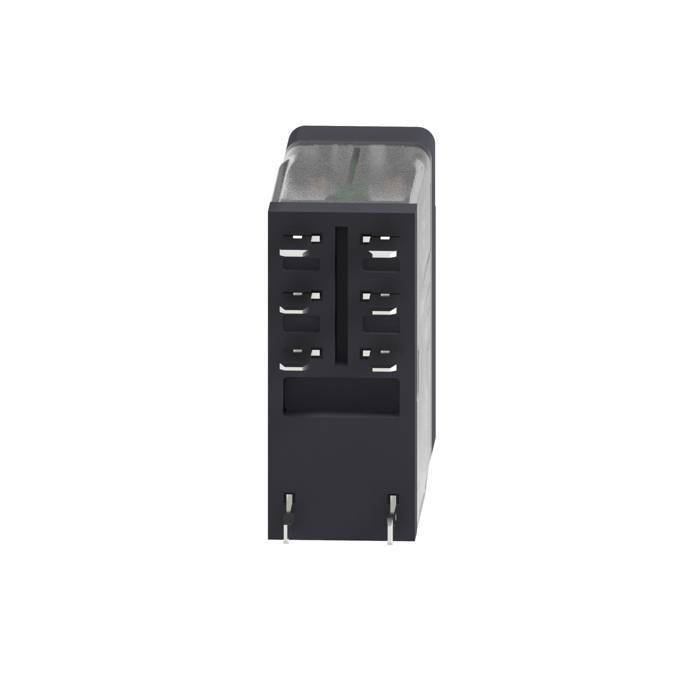

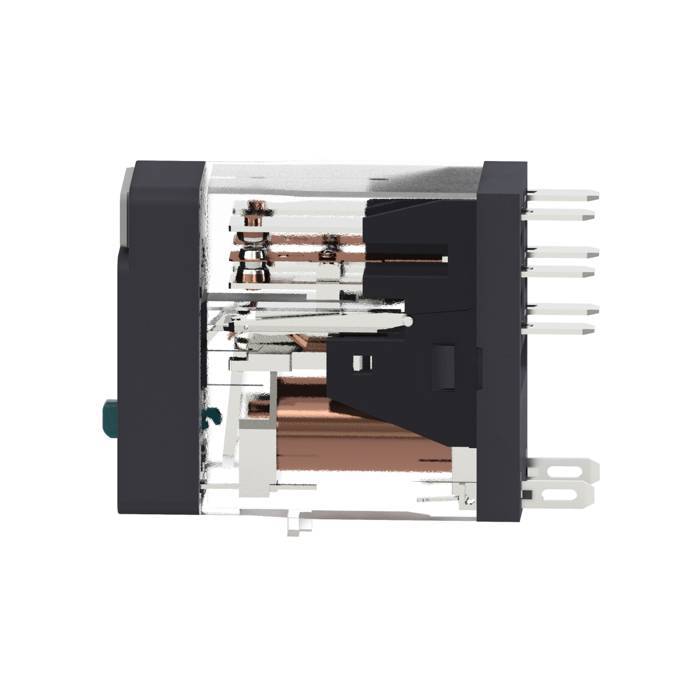

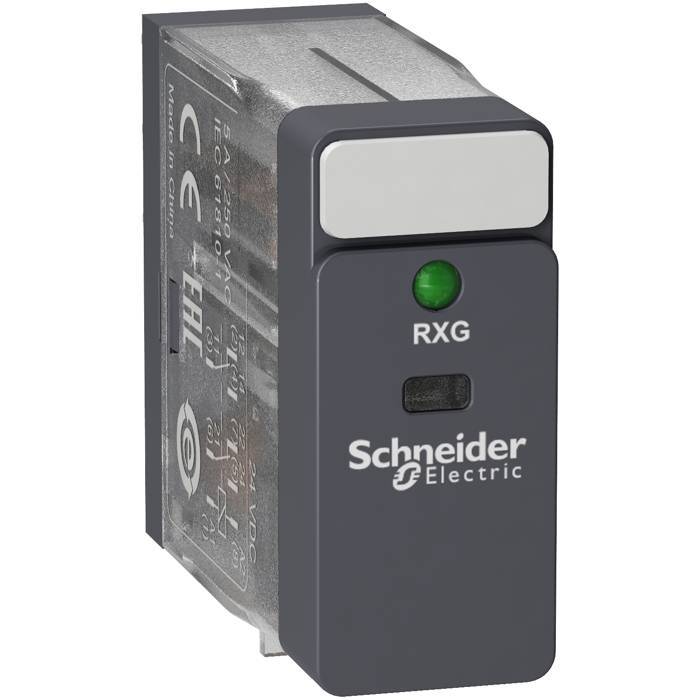

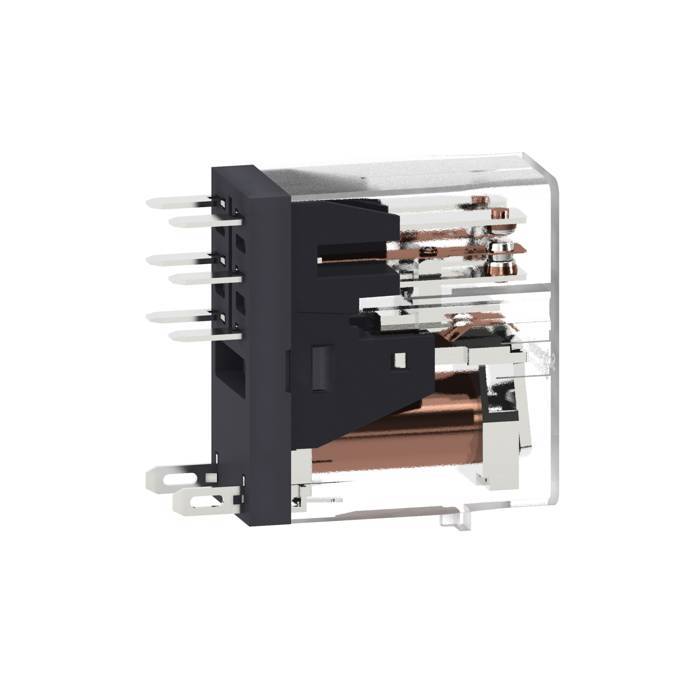

Harmony Relay RXG - relais interface - embrochab - test - DEL - 2OF - 5A - 24VDC

relais RXG 2OF 5A 24VDC

Code article : SCHRXG22BD

Disponibilité :
	10 U en stock


	Prix tarif catalogue fabricant TTC
	14,3520 € / U


	Prix unitaire net HT
	7,6295 € / U
	soit :
	9,1554 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480689178
Réf. fabricant : RXG22BD

Informations complémentaires :
Harmony Relay RXG - relais interface électromécanique -
broches plates type Faston - embrochable - visu mécanique -
avec bouton test - avec DEL - 2OF - 5A - 24VDC

Ip :	IP40

Poids :	0,02 kg

Type :	Relais enfichable

Tenue diélectrique :	1000 V CA entre contacts avec microcoupure5000 V CA entre bobine et contact avec isolement

(ie) courant assigné d'emploi :	5 A à 30 V (DC) se conformer à UL5 A à 30 V (DC) se conformer à CEI5 A à 250 V (AC) se con

Tenue aux vibrations :	3 gn, amplitude = +/-0,75 mm (f = 10150 Hz)en marche5 gn, amplitude = +/-0,75 mm (f = 1015

Durée de vie électrique :	100000 cycle pour "F" résistive charge à 55 °C100000 cycle pour "O" résistive charge à 55

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ui) tension assignée d'isolement :	250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL

Vitesse de commande :	<= 1800 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	20 gn en marche100 gn pas en fonctionnement

Profil environnemental :	Profil environnemental du Produit

Normes :	CSA C22.2 No 14UL 508CEI 61810-1

Gamme de produits :	Relais électromécanique Harmony

Matière des contacts :	Alliage d'argent (AgSnO2In2O3)

Régulation rohs chine :	Déclaration RoHS pour la Chine

Type de commande :	Bouton de test verrouillable

Finition du raccordement électrique :	raccordement par fiche plate

Capacité de commutation minimum :	50 mW à 10 mA, 5 V CC

Statut environnemental de l'offre :	Produit Green Premium

Nom de gamme :	Relais d'interface

Résistance d'isolement :	1000 M à 500 V CC

Coil resistance :	1100 Ohm +/- 10 %

Régulation reach :	Déclaration REACh

Position de montage :	Toutes positions

(ithe) courant thermique d'emploi sous enveloppe :	5 A à -4055 °C

Tension de coupure maximale :	250 V CA30 V CC

Présentation du produit :	Produit complet

Courant de charge :	5 A à 250 V CA

Endurance mécanique :	10000000 cycle

(uimp) tension assignée de tenue aux chocs :	6 kV 1,2/50 µs

Type de contact de commutation :	contact simple

Données de fiabilité de la sécurité :	B10d = 100000

Seuil de tension de retombée :	>= 0,1 Uc CC

Certifications du produit :	ULCECSAEAC

Poids de l'emballage 3 :	292,288 kg

Comportement de commutation de l'entraînement :	monostable

Température ambiante de stockage :	-4085 °C

Température de l'air ambiant en fonctionnement :	-4070 °C

Tension d'alimentation de courant nominal us cc (v) :	24,0 24,0

Maximum contact resistance :	100 mOhm

Pouvoir de commutation maximum :	1 250 VA

Niveaux de test :	Niveau A

Classe d'isolation de la bobine :	Classe F

Couleur du capot :	Standard

Longueur de l'emballage 1 :	34,52 mm

Entraînement, polarité :	polarisé

Description des contacts :	2 "O/F"

(uc) tension circuit de commande :	24 V CC

Valeur du couple :	0,8 N.m

Humidité relative :	1085 %

Hauteur de l'emballage 1 :	28,9 mm

Largeur de l'emballage 1 :	12,7 mm

Hauteur de l'emballage 2 :	3,45 cm

Largeur de l'emballage 2 :	9,15 cm

Garantie :	18 mois

Indication de tension :	Repère

Longueur de l'emballage 2 :	8,2 cm

Hauteur de l'emballage 3 :	105 cm

Longueur de l'emballage 3 :	120 cm

Temps de fonctionnement :	20 ms

Release time :	20 ms

Nb produits dans l'emballage 3 :	12800

Largeur de l'emballage 3 :	80 cm

Etat led :	Avec

Coefficient d'utilisation :	20 %

Catégorie de protection :	RT I

Largeur (mm) :	13,0

Hauteur (mm) :	34,5

Profondeur (mm) :	28,8

Indice de protection (ip) :	IP40

Nom de l'appareil :	RXG

Catégorie de surtension :	III

Type d'emballage 1 :	PCE

Type d'emballage 2 :	BB1

Type d'emballage 3 :	PAL

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	200

Courant nominal (a) :	5,0

Avec contacts à guidage forcé :	Oui

Avec affichage led :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	2,0

Nb produits dans l'emballage 2 :	10

Qc boite :	10

Qct :	PF

Type de tension d'actionnement :	DC

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : RXG22BD Zelio Relay RXG relais embrochable 2 OF 5A test + LED 24VDC harmony interface embrochab del vdc 3606480689178 schrxg22bd

Moins cher ailleurs ? Une question sur le produit ? Une demande de devis ? On vous répond !

7,6295 € / U HT
9,1554 € / U TTC

Ces produits pourraient vous intéresser :

Marque	Code article	Disponibilité :	Déjà client ? Connectez-vous
	SCHRGZE08P Embase push in RXG2 sep 3606481465726		7,0937 € / U HT 8,5124 € / U TTC

	SCHRXG25BD relais RXG 2OF 5A 24VDC 3606480689390		9,2499 € / U HT 11,0999 € / U TTC

	SCHRXG23BD relais RXG 2OF 5A 24VDC 3606480689284		6,3026 € / U HT 7,5631 € / U TTC

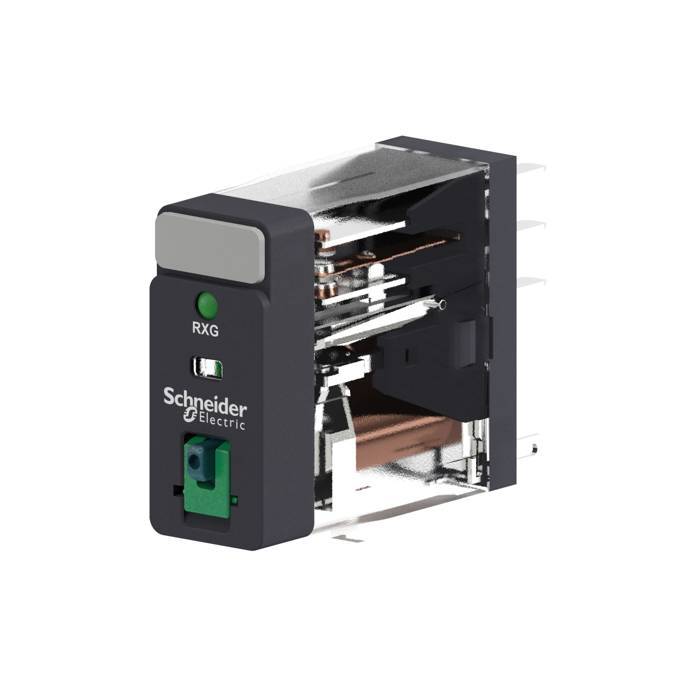

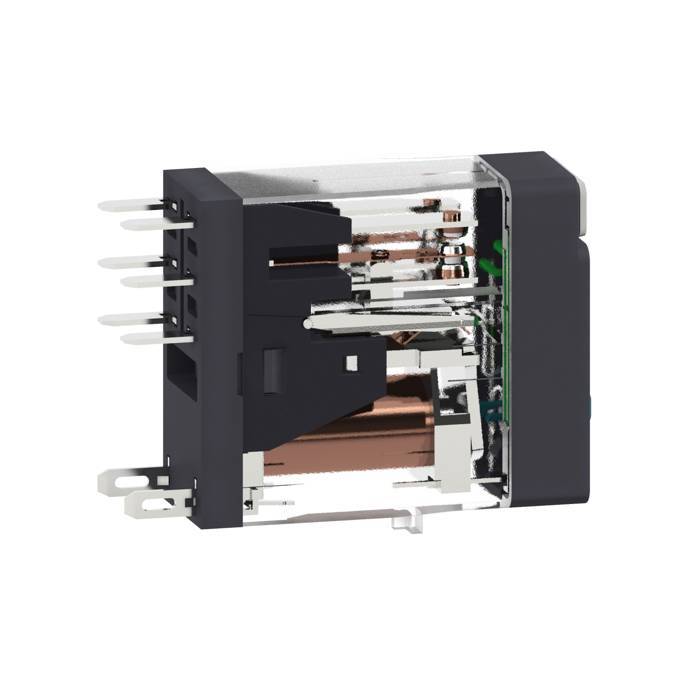

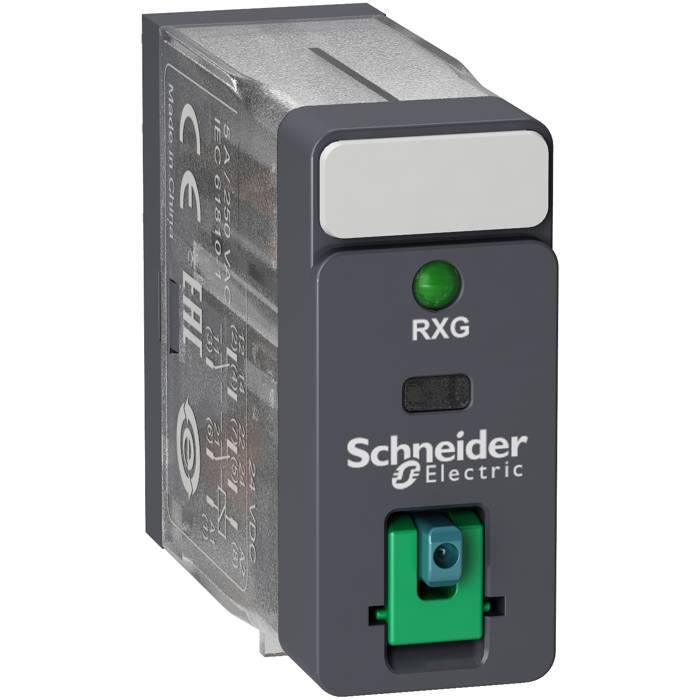

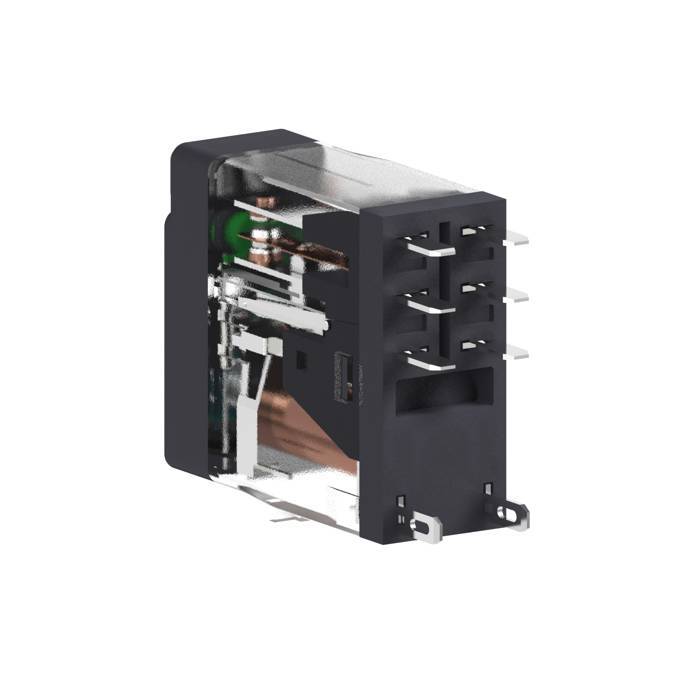

	SCHRXG22JD relais RXG 2OF 5A 12VDC 3606480689161		8,4462 € / U HT 10,1354 € / U TTC

	SCHRXG22ED relais RXG 2OF 5A 48VDC 3606480689185		8,8097 € / U HT 10,5716 € / U TTC

	SCHRXG22E7 relais RXG 2OF 5A 48VAC 3606480689116		10,6853 € / U HT 12,8224 € / U TTC	U	Ajouter

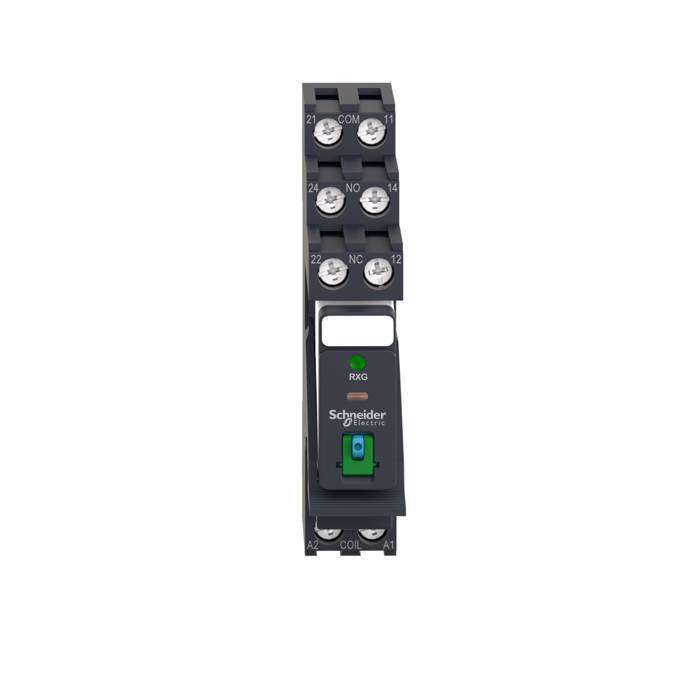

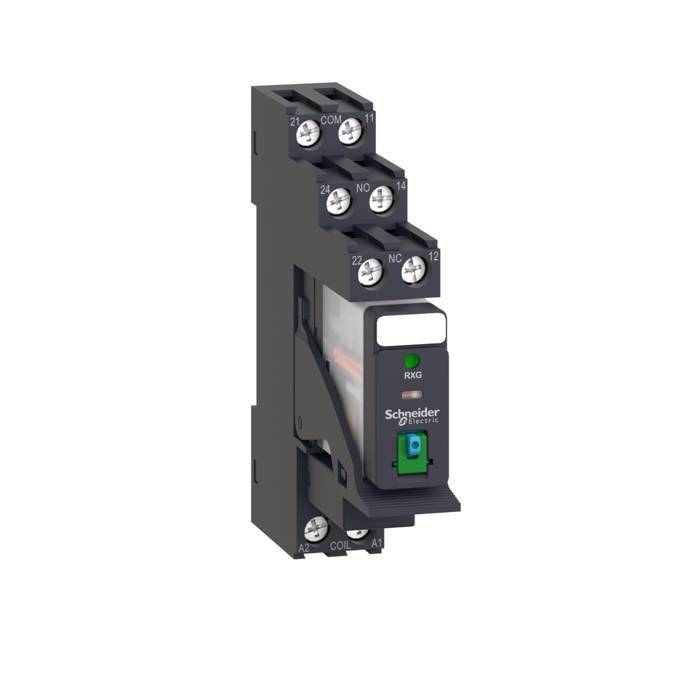

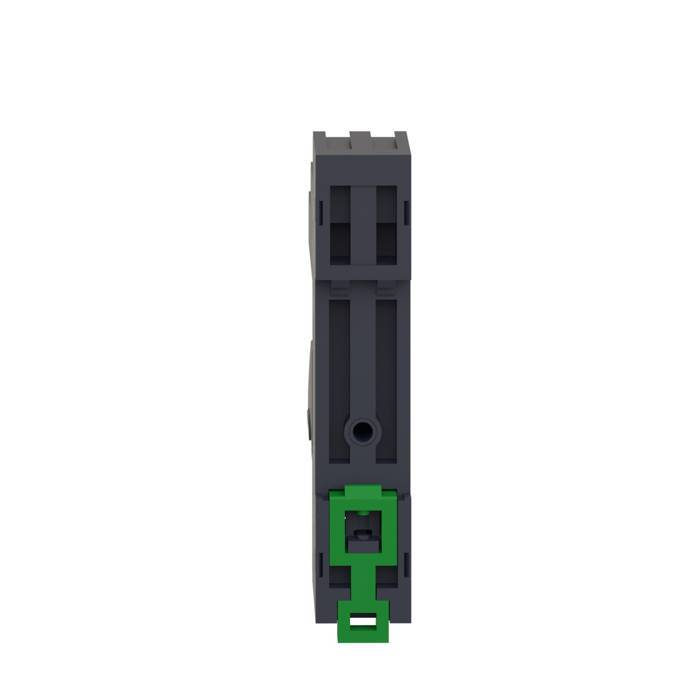

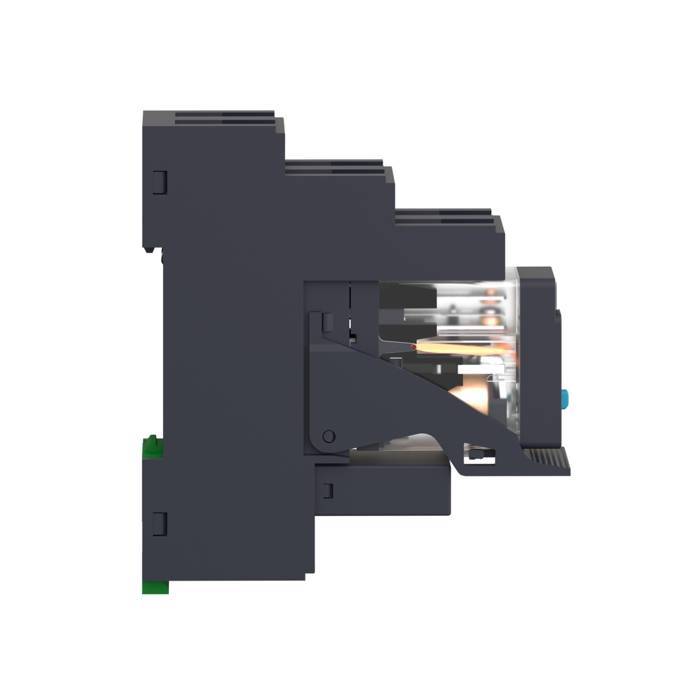

	SCHRXG22BDPV relais + embase 2OF 5A 24VDC 3606489562885		17,6896 € / U HT 21,2275 € / U TTC
