Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

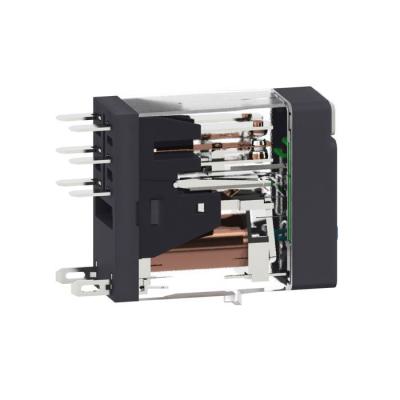

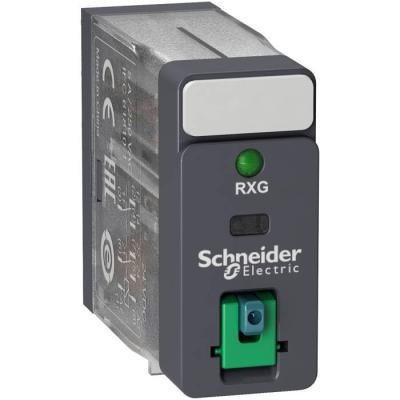

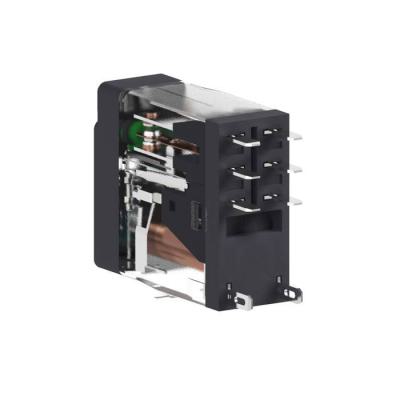

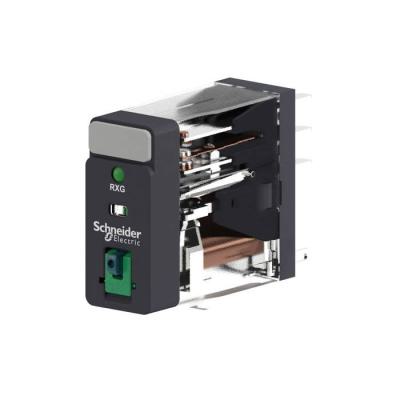

Harmony Relay RXG - relais interface - embrochab - test - DEL - 2OF - 5A - 12VDC

relais RXG 2OF 5A 12VDC

Code article : SCHRXG22JD

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	15,8880 € / U


	Prix unitaire net HT
	8,4462 € / U
	soit :
	10,1354 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606480689161
Réf. fabricant : RXG22JD

Informations complémentaires :
Harmony Relay RXG - relais interface électromécanique -
broches plates type Faston - embrochable - visu mécanique -
avec bouton test - avec DEL - 2OF - 5A - 12VDC

Ip :	IP40

Poids :	20,300 g

Type :	Relais enfichable

Tenue diélectrique :	1000 V CA entre contacts avec microcoupure5000 V CA entre bobine et contact avec isolement

(ie) courant assigné d'emploi :	5 A à 30 V (DC) se conformer à UL5 A à 30 V (DC) se conformer à CEI5 A à 250 V (AC) se con

Tenue aux vibrations :	3 gn, amplitude = +/-0,75 mm (f = 10150 Hz)en marche5 gn, amplitude = +/-0,75 mm (f = 1015

Durée de vie électrique :	100000 cycle pour "F" résistive charge à 55 °C100000 cycle pour "O" résistive charge à 55

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

(ui) tension assignée d'isolement :	250 V se conformer à CEI300 V se conformer à CSA300 V se conformer à UL

Vitesse de commande :	<= 1800 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	20 gn en marche100 gn pas en fonctionnement

Profil environnemental :	Profil environnemental du Produit

Normes :	UL 508CEI 61810-1CSA C22.2 No 14

Gamme de produits :	Relais électromécanique Harmony

Matière des contacts :	Alliage d'argent (AgSnO2In2O3)

Régulation rohs chine :	Déclaration RoHS pour la Chine

Type de commande :	Bouton de test verrouillable

Capacité de commutation minimum :	50 mW à 10 mA, 5 V CC

Statut environnemental de l'offre :	Produit Green Premium

Nom de gamme :	Relais d'interface

Résistance d'isolement :	1000 M à 500 V CC

Régulation reach :	Déclaration REACh

Coil resistance :	270 Ohm +/- 10 %

Position de montage :	Toutes positions

(ithe) courant thermique d'emploi sous enveloppe :	5 A à -4055 °C

Tension de coupure maximale :	250 V CA30 V CC

Présentation du produit :	Produit complet

Courant de charge :	5 A à 250 V CA

Endurance mécanique :	10000000 cycle

(uimp) tension assignée de tenue aux chocs :	6 kV 1,2/50 µs

Données de fiabilité de la sécurité :	B10d = 100000

Seuil de tension de retombée :	>= 0,1 Uc CC

Certifications du produit :	EACCSAULCE

Température ambiante de stockage :	-4085 °C

Température de l'air ambiant en fonctionnement :	-4070 °C

Hauteur de l'emballage 1 :	35,500 mm

Largeur de l'emballage 1 :	13,000 mm

Longueur de l'emballage 1 :	29,000 mm

Maximum contact resistance :	100 mOhm

Pouvoir de commutation maximum :	1 250 VA

Niveaux de test :	Niveau A

Classe d'isolation de la bobine :	Classe F

Couleur du capot :	Standard

Description des contacts :	2 "O/F"

(uc) tension circuit de commande :	12 V CC

Valeur du couple :	0,8 N.m

Humidité relative :	1085 %

Garantie :	18 mois

Indication de tension :	Repère

Temps de fonctionnement :	20 ms

Release time :	20 ms

Etat led :	Avec

Coefficient d'utilisation :	20 %

Catégorie de protection :	RT I

Nom de l'appareil :	RXG

Catégorie de surtension :	III

Sans svhc reach :	Oui

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qct :	EA

Degré de pollution :	2

Qc unité :	1

Mots clés : RXG22JD Zelio Relay RXG relais embrochable 2 OF 5A test + LED 12VDC harmony interface embrochab del vdc 3606480689161 schrxg22jd
