Contrôle, Commande, Relayage » Schneider Electric » Relais Embrochables Embase Univers.

Information(s) non contractuelle(s)

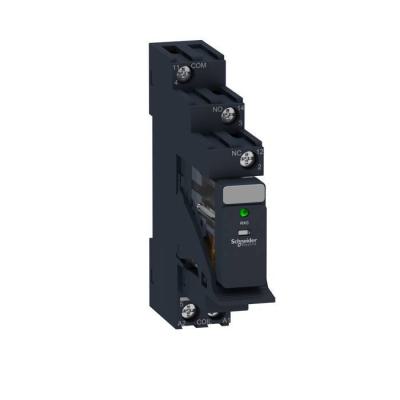

Harmony Relay RXG - relais embrochable monté sur embase - DEL - 1OF 10A - 24VDC

relais + embase 1OF 10A 24VDC

Code article : SCHRXG13BDPV

Disponibilité :
	Nécessite un délai d'approvisionnement


	Prix tarif catalogue fabricant TTC
	40,0920 € / U


	Prix unitaire net HT
	21,3130 € / U
	soit :
	25,5756 € / U TTC

	Déjà client ? Connectez-vous


	U

Marque : Schneider Electric
EAN : 3606489562830
Réf. fabricant : RXG13BDPV

Informations complémentaires :
Harmony Relay RXG - relais interface électromécanique -
broches plates type Faston - embrochable monté sur embase -
visu mécanique - sans bouton test - avec DEL - 1OF - 10A-
24VDC - raccordement bornier à vis

Ip :	IP20

Poids :	12,035 kg

Type :	Pre-assembled plug-in relay with socket

Mode de raccordement :	Connecteur, 1 x 0,25 à 1 x 2,5 mm² (AWG 22 à AWG 14) souple avec emboutConnecteur, 2 x 0,2

Tenue diélectrique :	1000 V CA entre contacts avec microcoupure isolation: 1300 V entre les bornes et la base a

(uimp) tension assignée de tenue aux chocs :	6 kV 1,2/50 µs entre bobine et contact1,2 kV 1,2/50 µs entre contacts2,5 kV 1,2/50 µs entr

(ie) courant assigné d'emploi :	10 A à 30 V (DC) se conformer à UL10 A à 30 V (DC) se conformer à CEI10 A à 250 V (AC) se

Tenue aux vibrations :	3 gn, amplitude = +/-1,5 mm (f = 10150 Hz)en marche5 gn, amplitude = +/-1,5 mm (f = 10150

Directive rohs ue :	Conformité pro-active (Produit en dehors du scope légal RoHS UE) Déclaration RoHS UE

Vitesse de commande :	<= 1800 cycles/heure sous-charge<= 18000 cycles/heure sans charge

Tenue aux chocs mécaniques :	20 gn en marche100 gn pas en fonctionnement

Normes :	CEI 61810-1CSA C22.2 No 14UL 508IEC 61984

Profil environnemental :	Profil environnemental du Produit

Gamme de produits :	Harmony Electromechanical Relays

Matière des contacts :	Alliage d'argent (AgSnO2In2O3)

Régulation rohs chine :	Déclaration RoHS pour la Chine

Durée de vie électrique :	100000 cycle résistive charge

(ui) tension d'isolement :	250 V se conformer à CEI

Capacité de commutation minimum :	500 MW à 100 mA, 5 V CC

Nom de gamme :	Relais d'interface

Pouvoir de commutation maximum :	2500 VA CA300 W CC

Résistance d'isolement :	1000 M à 500 V CC

Coil resistance :	1100 Ohm +/- 10 %

Position de montage :	Toutes positions

Valeur du couple :	0,8 N.m0,79 N.m

Présentation du produit :	Produit complet

Endurance mécanique :	10000000 cycle

Données de fiabilité de la sécurité :	B10d = 100000

Seuil de tension de retombée :	>= 0,1 Uc CC

Entraînement, polarité :	non polarisé

Couleur du capot :	Transparent

Certifications du produit :	EACCSAULCE

Comportement de commutation de l'entraînement :	monostable

Consommation moyenne en w :	0,53 W CC

Température ambiante de stockage :	-4085 °C

Température de l'air ambiant en fonctionnement :	-4070 °C

Maximum contact resistance :	100 mOhm

Niveaux de test :	Niveau A

Classe d'isolation de la bobine :	Classe F

Poids de l'emballage 3 :	1,918 kg

Tension d'alimentation de courant nominal us cc (v) :	0,0 24,0

Tension circuit de commande :	24 V CC

Humidité relative :	1085 %

Hauteur de l'emballage 1 :	7,96 cm

Largeur de l'emballage 1 :	1,56 cm

Garantie :	18 mois

Longueur de l'emballage 1 :	7,2 cm

Description des contacts :	1 F/O

Tension de coupure maximale :	250 V

Temps de fonctionnement :	20 ms

Release time :	20 ms

Hauteur de l'emballage 2 :	30 cm

Largeur de l'emballage 2 :	30 cm

Longueur de l'emballage 2 :	40 cm

Hauteur de l'emballage 3 :	18 cm

Longueur de l'emballage 3 :	27 cm

Finition du raccordement électrique :	fiche

Etat led :	Avec

(ithe) courant thermique d'emploi sous enveloppe :	10 A

Courant de charge :	10 A

Coefficient d'utilisation :	20 %

Catégorie de protection :	RT I

Largeur de l'emballage 3 :	9 cm

Courant nominal (a) :	10,0

Largeur (mm) :	15,0

Hauteur (mm) :	79,0

Profondeur (mm) :	72,0

Indice de protection (ip) :	IP20

Nom de l'appareil :	RXG

Catégorie de surtension :	III

Type d'emballage 1 :	PCE

Type d'emballage 2 :	S03

Nb produits dans l'emballage 2 :	180

Type d'emballage 3 :	BB1

Sans métaux lourds toxiques :	Oui

Sans mercure :	Oui

Information sur les exemptions rohs :	Oui

Qc carton :	180

Avec pinces amovibles :	Oui

Appareil complet avec socle :	Oui

Avec affichage led :	Oui

Nombre de contacts en tant que contacts à ouverture :	0,0

Nombre de contacts en tant que contacts à fermeture :	0,0

Nombre de contacts en tant qu'inverseurs :	1,0

Nb produits dans l'emballage 3 :	30

Qc boite :	30

Qct :	CT

Type de tension d'actionnement :	DC

Degré de pollution :	2

Nombre d'unité par paquet :	1

Qc unité :	1

Mots clés : harmony relay rxg relais embrochable monté embase del vdc rxg13bdpv 3606489562830 schrxg13bdpv
